工业管道铺设用U型卡式管支架结构

　　在化工园区公用管廊、车间压缩空气管网、建筑消防给排水管线、厂区循环水系统的现场施工中，管支架是直接决定管线排布稳定性、长期运行可靠性的核心基础构件，这类构件看似结构简单，实则需要匹配不同管径、不同敷设场景的载荷要求，一旦选型或结构设计存在偏差，很容易出现管线下垂变形、接口渗漏、振动位移超差等问题，严重时甚至会引发介质泄漏、管线断裂等生产安全隐患。

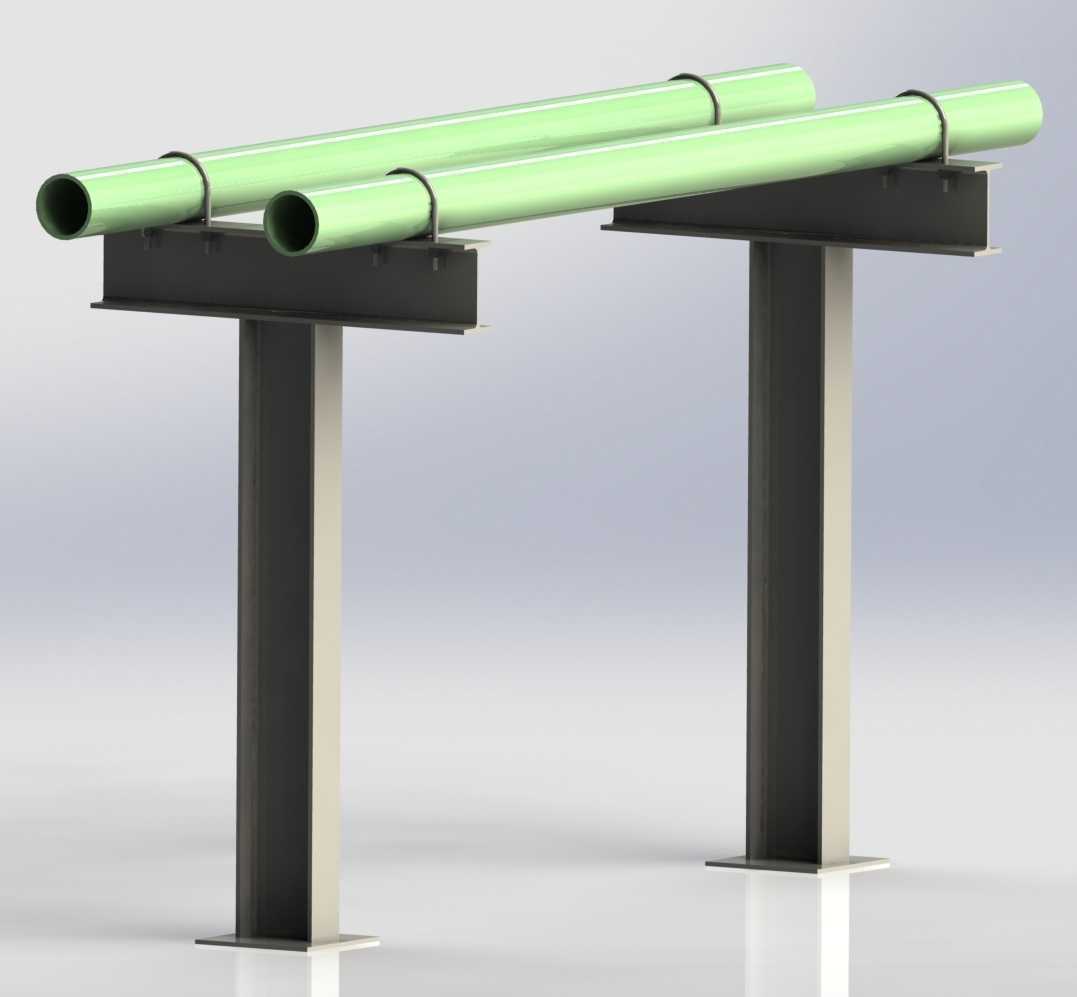

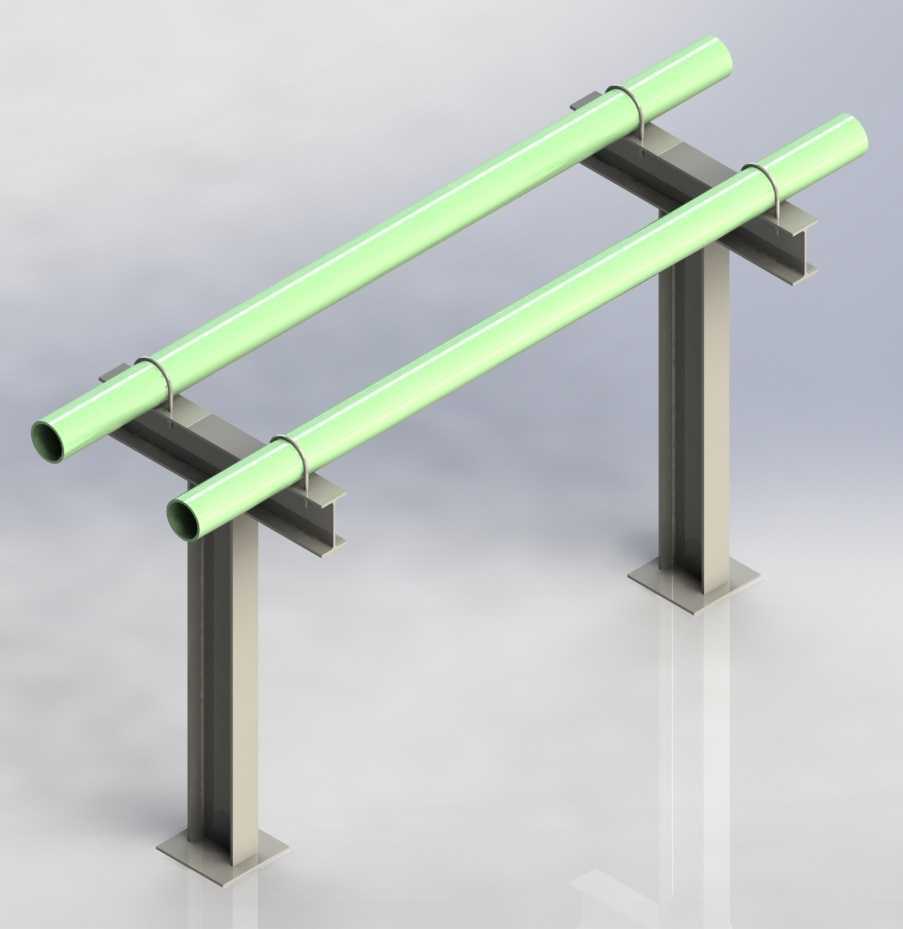

　　这套管支架采用型钢横梁搭配U型抱箍的经典组合结构，支撑主体选用热轧槽钢作为承载横梁，槽钢的截面惯性矩适配常规中小管径管线的均布载荷要求，横梁下方通过竖向支撑构件与建筑结构、管廊立柱或者设备基座做刚性连接，整套支撑结构的受力路径清晰，管道自身重量、管内介质重量以及管线运行产生的小幅振动载荷，会通过U型卡箍均匀传递到槽钢横梁上，再经由竖向支撑传导到下部承载结构，不会出现局部应力集中的问题。

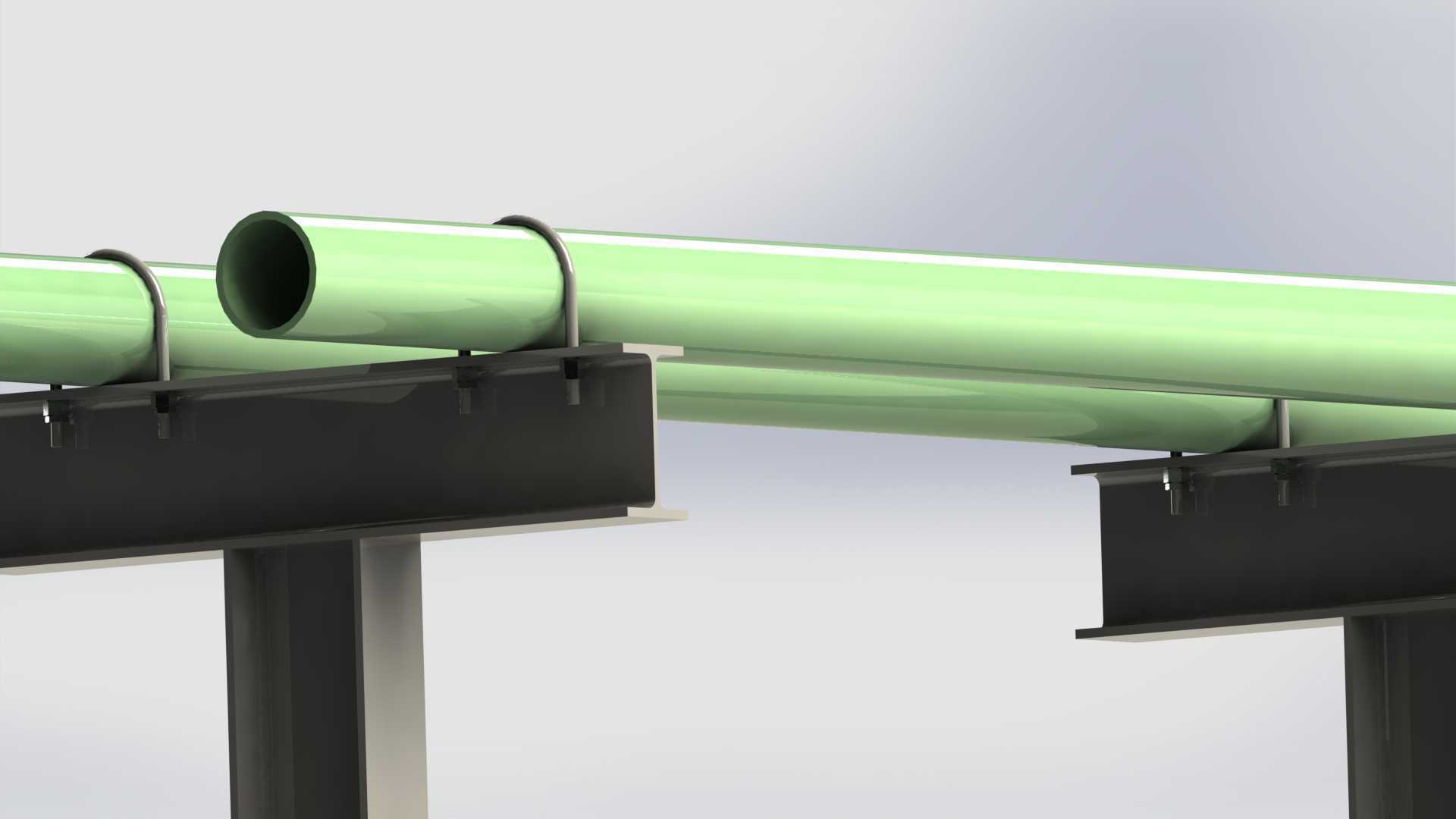

　　从结构设计逻辑来看，这套支架没有采用一体化焊接的固定形式，U型管卡与槽钢横梁之间通过锁紧螺母实现可拆卸连接，这种设计首先适配现场施工的调整需求，在管线铺设对位过程中，可以小幅调整管道的轴向位置，降低安装对位的难度；其次在后期管线运维、局部管段更换时，不需要整体切割拆除支架，只需要松开U型卡的锁紧螺母即可抬起对应管段作业，大幅降低后期运维的改造成本。U型卡的圆弧段内径与所适配的管道外径做了公差匹配，安装锁紧后卡箍内壁与管道外壁可以实现均匀贴合，不会出现局部点接触压损管道防腐层的问题，对于衬塑管道、PVC管线等外表面硬度较低的管路，还可以在卡箍内侧加装橡胶垫层，进一步缓冲振动、避免表面损伤。

　　在安装边界与尺寸适配方面，这套支架的槽钢横梁长度根据并排敷设的管道数量做了对应设计，单根横梁可承载多根同规格或相近规格的平行管线，有效减少管廊上的支撑构件数量，提升管线排布的整洁度；U型卡的两个立杆长度预留了足够的调节余量，既可以适配不同厚度的防腐垫层、保温层安装需求，也能补偿槽钢安装面的小幅水平度偏差，不需要在安装现场额外切割加工立杆。竖向支撑与槽钢横梁的连接位置设置在横梁受力的最优支点处，避开横梁的最大弯矩截面，让槽钢的截面承载性能得到充分利用，在满足载荷要求的前提下尽可能减少材料用量，控制构件的整体重量，降低现场安装的搬运、吊装难度。

　　实际应用场景中，这类管支架的适配范围非常广，除了常规的工业流体输送管线，在中央空调冷媒水管路、市政热力管线、车间气动系统管路的架设中都能使用，结构形式简单可靠，加工制造难度低，常规的机加工车间通过槽钢下料、U型圆钢弯折、钻孔攻丝几个简单工序就能完成批量加工，不需要复杂的成型设备或特殊工艺。在三维建模过程中，这套结构的各零件配合公差做了合理预留，U型卡与槽钢上的安装孔位间隙控制在合理范围，既保证安装时的对位便利性，也不会因为间隙过大导致锁紧后管道出现横向窜动；所有连接位置的螺纹长度都满足锁紧防松的要求，在振动较大的空压站、泵房等场景使用时，配合防松垫圈即可长期保持锁紧状态，不需要频繁紧固维护。

　　不同于重型管线用的焊接式固定支架，这种可拆卸式的U型卡管支架更适合中小管径的多管并排敷设场景，在管线排布密集的车间夹层、管廊中层位置使用时，能够最大化利用有限的安装空间，同时让管线的排布横平竖直，满足工业现场的管线布置规范要求。支架的所有外露金属构件都可以根据使用场景做对应的表面处理，普通室内场景做喷漆防锈即可，户外或者腐蚀环境下可以采用热镀锌处理，进一步提升构件的耐腐蚀性能，延长整体使用寿命。
