套接窗体滚子机械结构设计

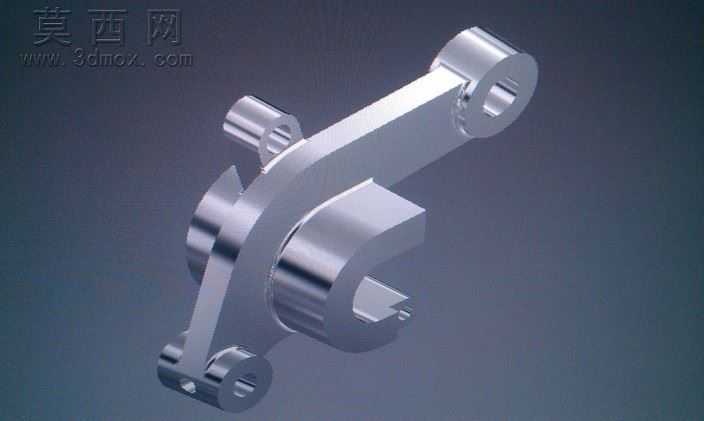

该作品为套接窗体滚子机械构件，采用三维参数化建模方式完成整体设计，建模过程中先梳理构件的功能逻辑与装配关系，以基准轴、基准面为定位基础，依次完成主体臂身、多组铰接孔位、套接卡槽、滚子安装位的特征构建。主体臂身采用变截面流线型设计，在保证结构强度的前提下优化了整体受力分布，各铰接孔位严格按照同轴度公差要求设计，孔壁预留了标准配合余量，可适配对应规格的铰接销轴。套接部位采用开口式卡槽结构，卡槽内侧设置有限位凸台，能够实现与配套窗体构件的快速卡接定位，避免装配后出现轴向窜动问题。滚子安装位采用一体化凸台结构，凸台与臂身之间做了圆弧过渡处理，有效降低应力集中风险，提升构件的抗疲劳性能。材质设定选用常用的合金结构钢，表面做镀锌钝化处理，渲染阶段采用金属材质球，调整粗糙度、金属度参数还原真实金属质感，添加环境光遮蔽效果突出各部位的结构层次，光影角度选择斜向45度主光源搭配辅助补光，清晰展现构件的轮廓细节与装配特征。设计过程中充分考虑构件的实际使用场景，各部位尺寸经过反复校核，既满足套接装配的间隙要求，也保证滚子转动的灵活性，整体结构无冗余设计，在实现连接、传动功能的同时尽可能降低构件自重，适合批量机加工生产，可直接应用于窗体启闭的联动传动机构中，具备良好的实用性与装配适配性。
