火箭发动机推力室喷管结构三维设计

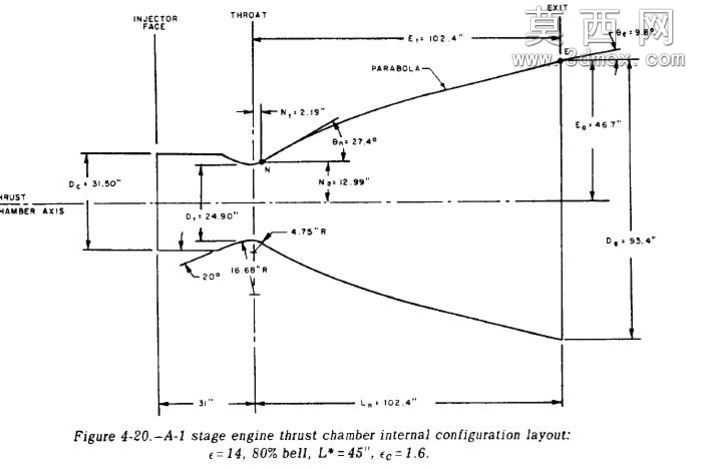

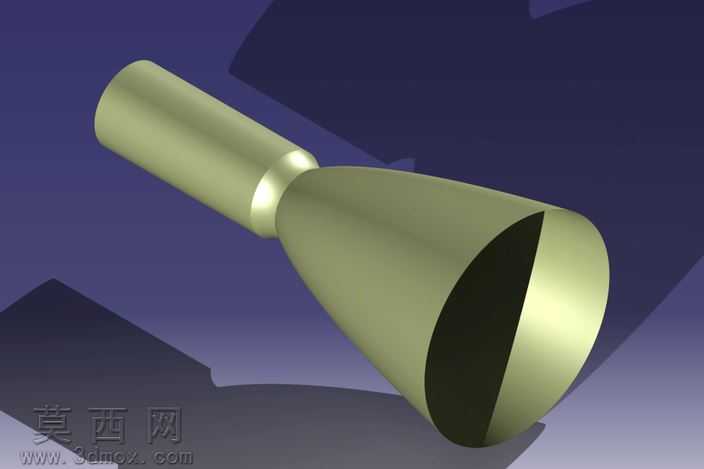

本模型围绕火箭发动机推力室喷管的核心结构开展三维设计，建模过程严格参照工程图纸标注的尺寸参数，完整还原喷管从喷射端面、喉部到出口段的全段流道构型。建模阶段首先梳理喷管的轴对称结构特征，以中心推力轴线为基准搭建草绘平面，依次标注入口直径、喉部直径、出口直径等关键径向尺寸，同时定位喉部到入口、喉部到出口的轴向距离，确保各段尺寸与图纸标注的公差要求匹配。针对喷管扩张段的抛物线型面，建模时采用样条曲线拟合图纸标注的型面坐标点，精准控制扩张半角、收敛半角的角度参数，还原80%钟型喷管的型面特征，保证流道型面的气动设计精度。结构设计上完整呈现喷管的收敛段、喉部、扩张段三段式结构，收敛段采用平滑过渡的圆弧曲面连接燃烧室与喉部，避免流道截面突变带来的流动损失；喉部位置严格控制截面尺寸精度，匹配临界截面的流量设计要求；扩张段从喉部开始按照抛物线规律逐步扩大截面直径，直至出口位置，同时还原喷管外壁的连接结构、壁厚分布特征，兼顾结构强度与轻量化设计需求。材质设置阶段，针对喷管的高温工作环境，为内壁面赋予耐高温合金材质，调整材质的金属粗糙度、高温氧化色泽参数，外壁面设置隔热涂层材质，通过分层材质区分喷管的不同功能区域。渲染阶段采用半剖视角展示喷管内部流道结构，搭配尺寸标注图层清晰呈现各关键位置的设计参数，通过光影效果突出型面的平滑过渡特征，直观展现喷管的气动设计逻辑。整个建模过程严格遵循液体火箭发动机推力室的设计规范，所有结构尺寸均匹配工程图纸的设计要求，可用于航空航天动力装置的结构教学、气动仿真分析以及原理展示场景，模型完整保留了喷管的所有关键结构特征，能够直观呈现钟型喷管的型面设计特点与推力生成的结构原理。
