对开式轴承座支撑连接结构

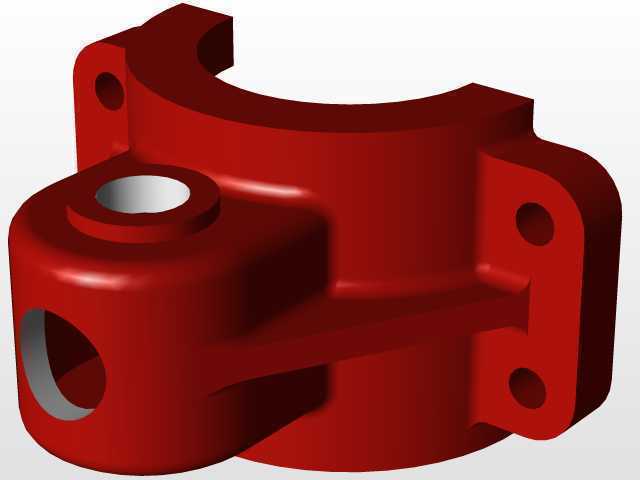

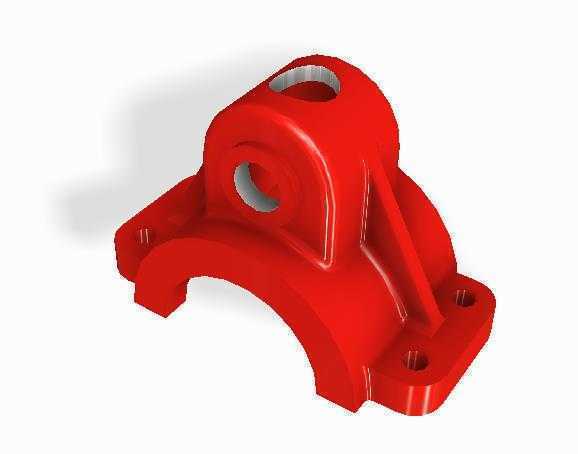

　　这类对开式支撑结构在重载传动场景中应用十分广泛，常见于矿山输送设备、冶金轧线辅机、大型风机传动组的轴系支撑环节，主要承担径向载荷传递、轴系回转定位的核心作用，区别于整体式轴承座，对开结构的设计核心是解决大直径轴、重型轴系的装配拆卸难题，无需沿轴端轴向串动拆装，可直接在轴段对应位置扣合安装，大幅降低后期运维的拆装工作量，尤其适合轴上已预装齿轮、联轴器等大尺寸零件的场景。从结构细节来看，下半部分的弧形承托面是核心承载区域，曲面弧度与适配的轴瓦外圈完全贴合，保证载荷均匀传递不会出现应力集中，两侧延伸出的安装翼板上预留了螺栓过孔，安装时可通过螺栓将整个座体固定在设备机架的安装平面上，翼板与主体衔接处做了加厚的加强筋过渡，

　　避免重载工况下翼板受载出现断裂变形。上部的凸台结构预留了垂直方向的通孔，这个孔位主要用于安装润滑脂注油嘴，或是安装轴系的轴向定位顶丝，部分同类型结构也会在这个位置加装温度传感器探头，实时监测轴瓦运行温度，侧面的横向通孔则用于穿装上下座体的连接螺栓，将上盖与底座牢牢锁紧，保证合模面的贴合精度，避免运行过程中出现错位松动。设计这类结构时，首先要明确适配的轴径尺寸，以此确定内弧面的曲率半径，同时要核算安装位置的空间边界，两侧翼板的螺栓孔中心距需要匹配机架上的预留安装孔位，避免出现安装干涉，整体的高度尺寸要保证轴系安装后中心高与配套传动部件的中心高一致，防止轴系出现附加弯矩。结构壁厚的选取需要结合承载工况计算，

　　常规工况下铸造件的壁厚保持均匀，避免厚薄差异过大导致铸造过程中出现缩孔、冷隔缺陷，加强筋的布置要顺着载荷传递的方向设置，将上部承载的力顺畅引导至两侧安装翼板，分散到机架基础上。合模面的加工精度有明确要求，需要保证平面度误差控制在合理范围内，安装时配合密封垫片可防止润滑脂泄漏，同时阻挡外界粉尘、水汽进入轴承配合面，延长轴瓦的使用寿命。这类支撑结构的安装流程通常是先将下座体固定在机架平面，预紧安装螺栓后吊装轴系组件放置到下座的弧形承托面上，调整轴系的同轴度与轴向位置后扣合上盖，穿装连接螺栓并按对角顺序逐步拧紧至规定扭矩，最后接入润滑管路即可完成装配。日常运维中可直接拆开上盖检查轴瓦磨损情况，无需拆卸整个轴系的传动连接部件，

　　大幅缩短设备停机维护的时间，在连续生产的工业场景中这一结构特性带来的运维效率提升十分显著。结构的边角位置都做了圆角过渡处理，既可以减少铸造过程的应力集中，也能避免安装维护过程中尖锐边角造成的磕碰损伤，外表面的涂装处理可提升铸件的防锈耐腐蚀能力，适应多粉尘、潮湿的工业车间环境。
