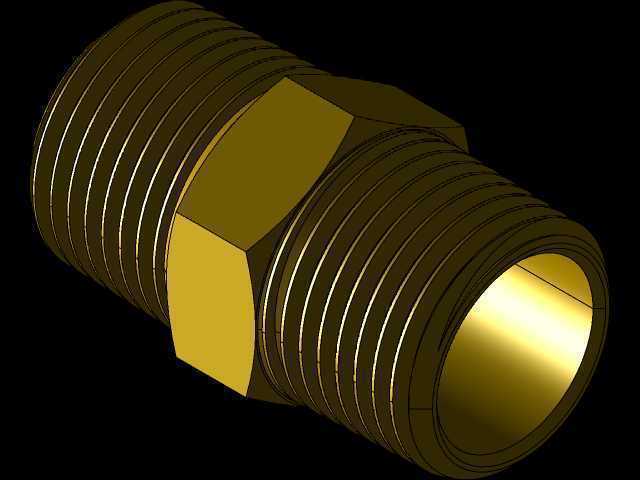

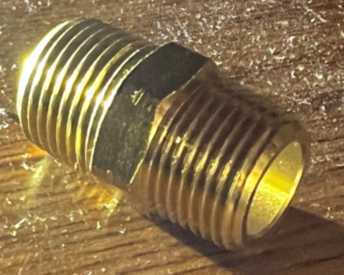

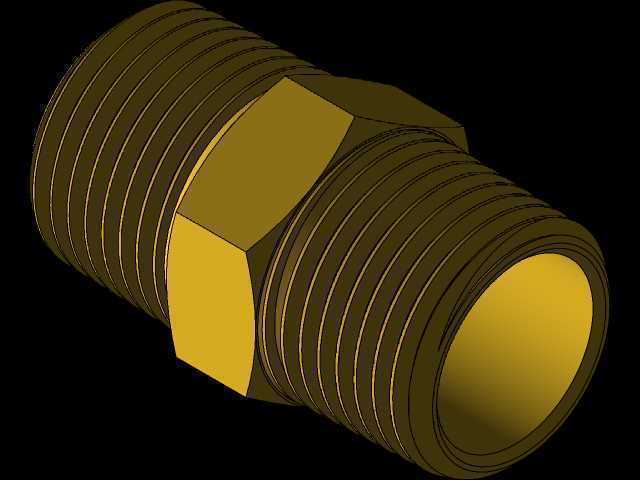

3/8英寸MNPT双外丝黄铜六角接头

　　在气动控制回路、低压给排水管路、小型液压测试台、实验室气路排布这类需要频繁拆装、调整管路走向的场景里，这类双外丝六角接头是管路搭建中最常用的转接基础件。不同于塑料接头的耐温局限，也不同于不锈钢接头的高成本与拧装费力问题，黄铜材质的接头兼顾了易加工、抗锈蚀、螺纹咬合密封性好、拧装力矩适中的优势，在常温常压的非强腐蚀流体输送场景里，服役周期可以达到十年以上，不需要频繁更换维护。

　　从结构设计逻辑来看，这个接头中间的六角段是专门为扳手夹持预留的操作位，对边尺寸对应11/16英寸标准规格，不管是使用活动扳手还是对应规格的开口扳手、套筒，都能完全贴合六角面，不会出现拧装打滑、棱角磨圆的问题，这一点在狭小安装空间里尤为重要——很多设备内部的管路排布间隙极小，扳手的转动角度往往不足30度，只有标准尺寸的六角夹持位，才能保证每次拧动都能可靠受力，不会因为夹持位尺寸偏差导致安装不到位、后期渗漏。两端的外螺纹统一采用3/8英寸MNPT锥管螺纹标准，这种螺纹本身带有1:16的锥度，拧入对应的内螺纹接口时，螺纹牙型会随着拧入深度增加逐渐挤压贴合，不需要额外加工密封槽，只要在螺纹上缠绕适量生料带或者涂抹少量管螺纹密封胶，就能实现1MPa以内压力下的可靠密封，完全满足常规气动系统0.6-0.8MPa工作压力、民用给排水0.2-0.4MPa压力的密封要求。

　　建模的时候要特别注意几个容易出错的尺寸边界：首先是螺纹段的有效长度，不能过短也不能过长，过短会导致拧入深度不足，承压时容易脱开渗漏，过长则会导致拧入后六角端面顶死对接件端面，反而让螺纹咬合段的密封位置错位；其次是中间六角段的厚度，要保证在标准拧紧力矩下不会出现六角变形，黄铜的屈服强度比碳钢低，所以六角段的轴向厚度不能小于对应螺纹规格的最小壁厚要求，同时还要控制整体长度，避免安装后占用过多的管路轴向空间，影响周边其他元件的排布。另外，接头的内孔通径要和3/8英寸管路的通径匹配，不能出现内孔缩径的问题，否则会增加管路的流体阻力，在气动回路里会导致压力损失过大，在给排水管路里会影响实际通流能力。

　　实际选型使用的时候，要注意这个接头的适用介质范围，黄铜材质对压缩空气、常温清水、无腐蚀性的低压油品都有很好的兼容性，但是不能用于强酸、强碱、高浓度氯离子的流体输送场景，比如海水管路、强酸药剂输送管路就不能选用这类黄铜接头，否则会很快出现晶间腐蚀导致穿孔渗漏。安装的时候，拧紧力矩要控制在合理范围，很多现场安装的工人会因为担心渗漏过度用力拧动，反而会把黄铜的螺纹牙拧崩，或者把对接的内螺纹件（比如塑料阀件、薄铜件）撑裂，标准的操作是手拧不动之后，再用扳手拧1-2圈就可以达到密封要求，不需要过度紧固。另外，在有振动的管路场景里，比如空压机出口的管路、小型水泵的进出口管路，安装这类接头的时候，可以在螺纹处增加一个铜质密封垫圈，进一步抵消振动带来的螺纹松动风险，避免长期振动下螺纹慢慢松脱出现渗漏。

　　从建模的细节处理来说，螺纹部分不需要逐牙绘制完整的螺旋扫描特征，在装配级的设备模型里，可以采用装饰螺纹线简化表达，既可以降低模型的文件大小，也不会影响整体装配的干涉检查；如果是做接头本身的生产级模型，就要严格按照NPT螺纹的牙型参数绘制，注意锥度方向、牙顶牙底的圆角处理，还原实际加工的工艺特征，中间六角段的棱边要做微小的倒角处理，符合实际车削加工的工艺特征，不会出现尖锐的直角棱边，也避免安装时棱角划伤操作人员。接头的两端管口要做内倒角，一方面是去除加工后的毛刺，另一方面也方便管路对接时的导向，不会因为管口的锐边割伤插入的软管或者密封件。
