医疗门诊自助服务终端设备结构设计

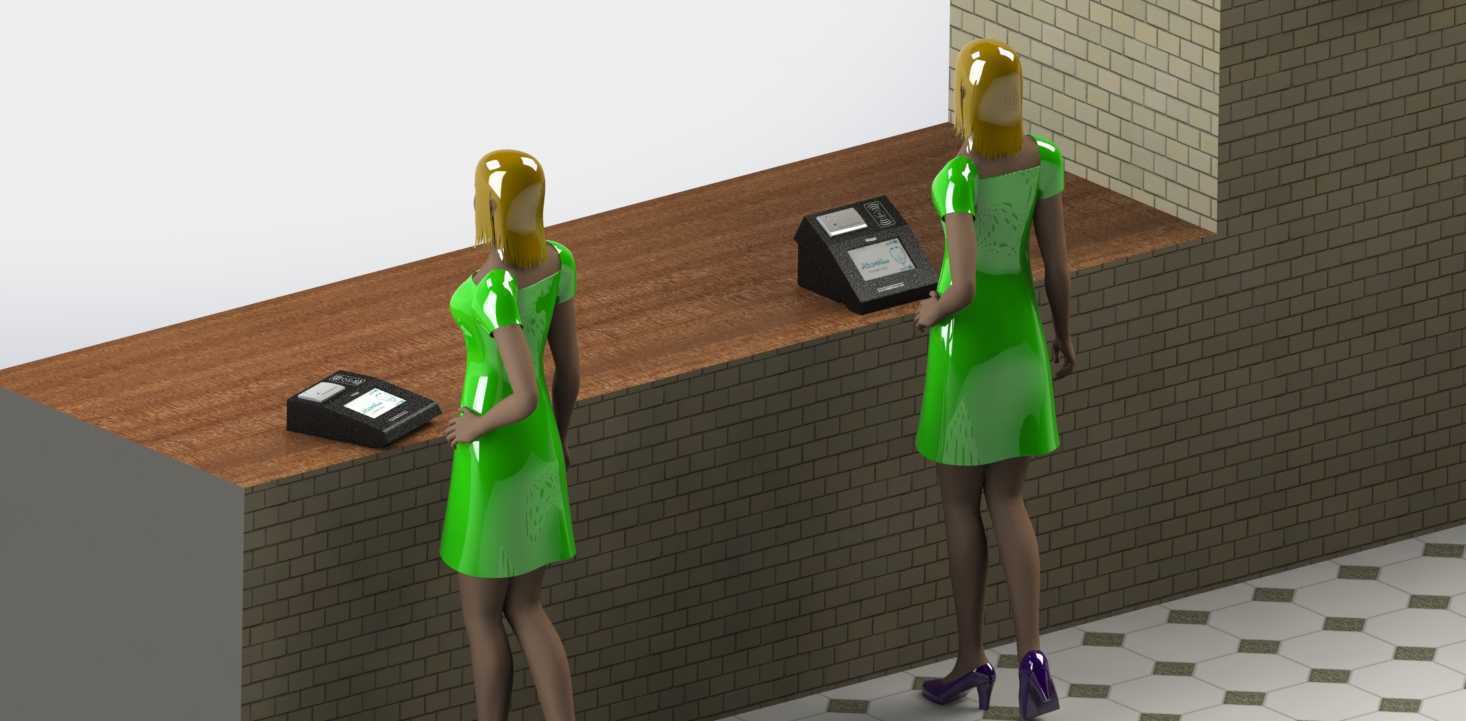

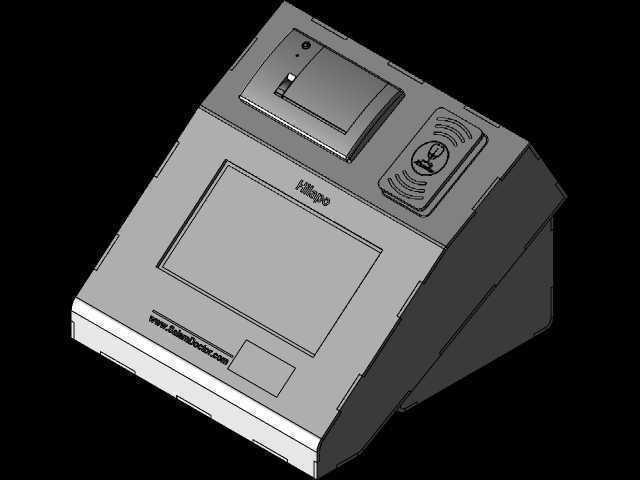

　　这款桌面式自助服务终端的结构设计，核心围绕基层医疗门诊的接诊排队场景展开，整体采用斜置操作面的一体化壳体结构，无需额外支架即可直接放置在分诊台、导诊台的平整台面上，底部预留了3mm厚度的防滑橡胶垫安装槽，放置后与台面的静摩擦系数可达到0.6以上，日常操作触控屏时不会出现设备滑移的问题。设备整体的长宽高尺寸控制在240mm210mm280mm范围内，台面上占用的投影面积不足A4纸大小，不会挤占门诊分诊台本就紧张的操作空间，壳体后侧预留了15mm的走线凹槽，电源、通讯线材可从凹槽内规整引出，不会出现线材凌乱弯折的问题，同时设备后侧距离墙面的最小安装间隙仅需20mm，即可满足散热与走线需求，适配多数小型门诊的紧凑台面布局。

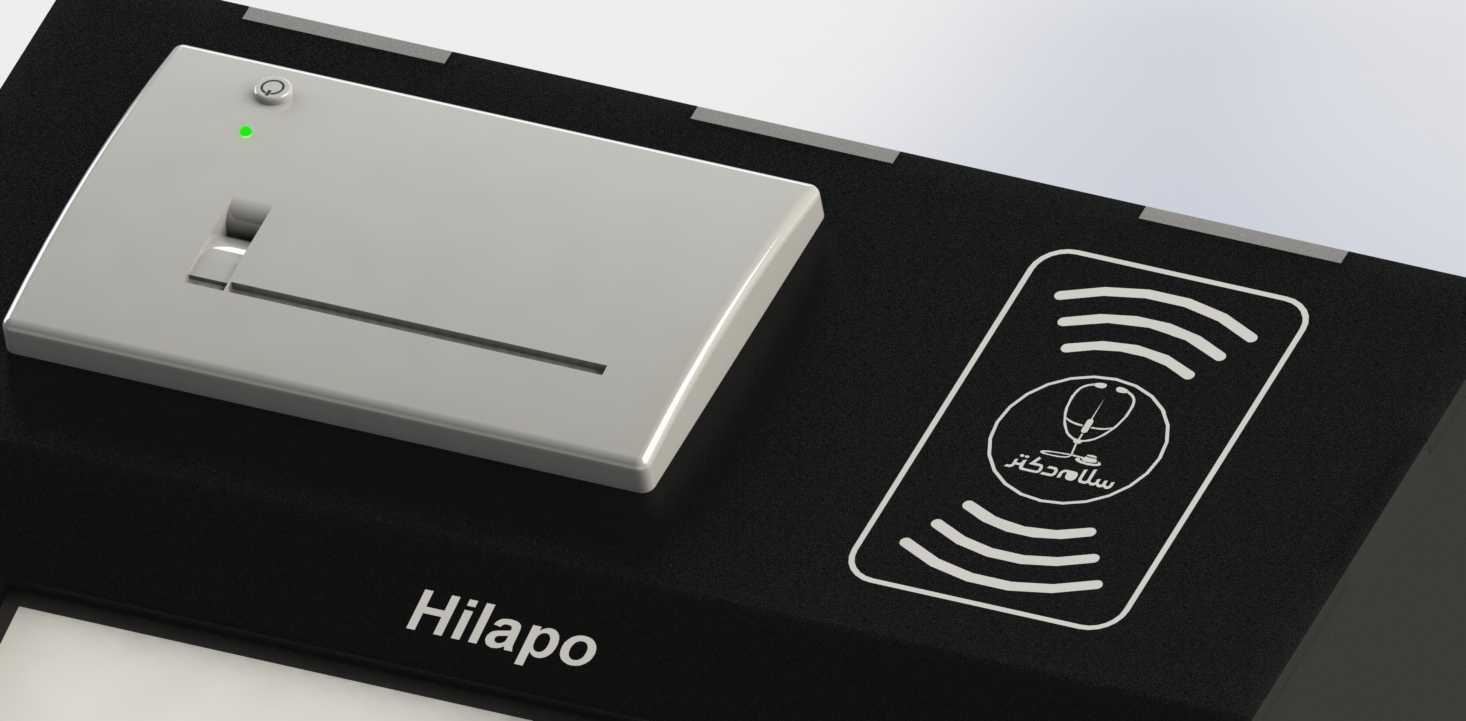

　　从功能模块的布局来看，设备顶部靠前位置集成了接触式IC卡读写模块，模块的插卡口做了15度的上扬导向设计，患者插卡时无需刻意低头对位，卡片插入后读写模块的触点压力控制在1.2N-1.8N区间，既可以保证卡片与触点的可靠接触，又不会出现插卡卡顿、退卡阻力过大的问题。IC卡模块右侧集成了非接触式射频读卡区域，该区域的壳体壁厚做了局部减薄处理，壁厚控制在1.2mm，避免过厚的塑料壳体对射频信号产生屏蔽，读卡有效距离可稳定在0-50mm区间，支持就诊卡、社保卡的快速感应读取，患者只需将卡片贴近标识区域即可完成读卡操作，无需精准对位。

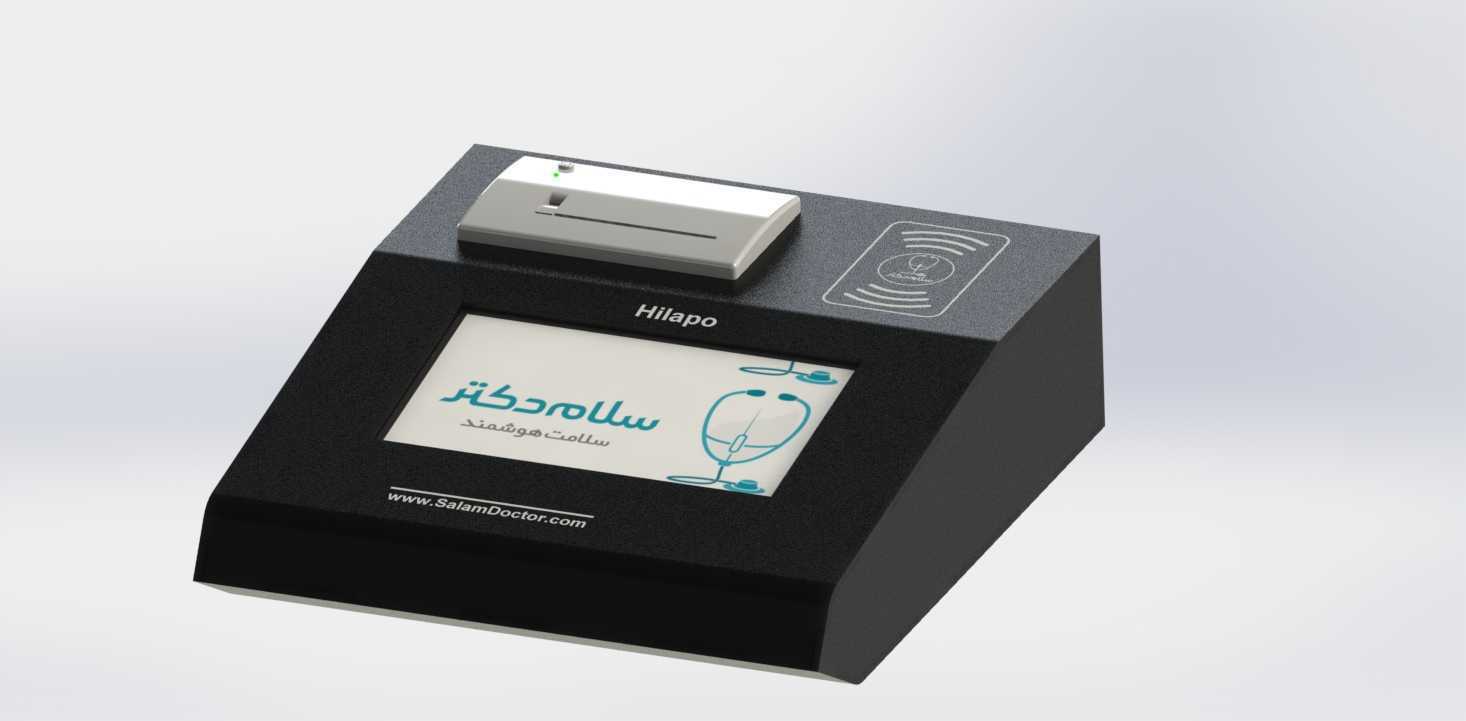

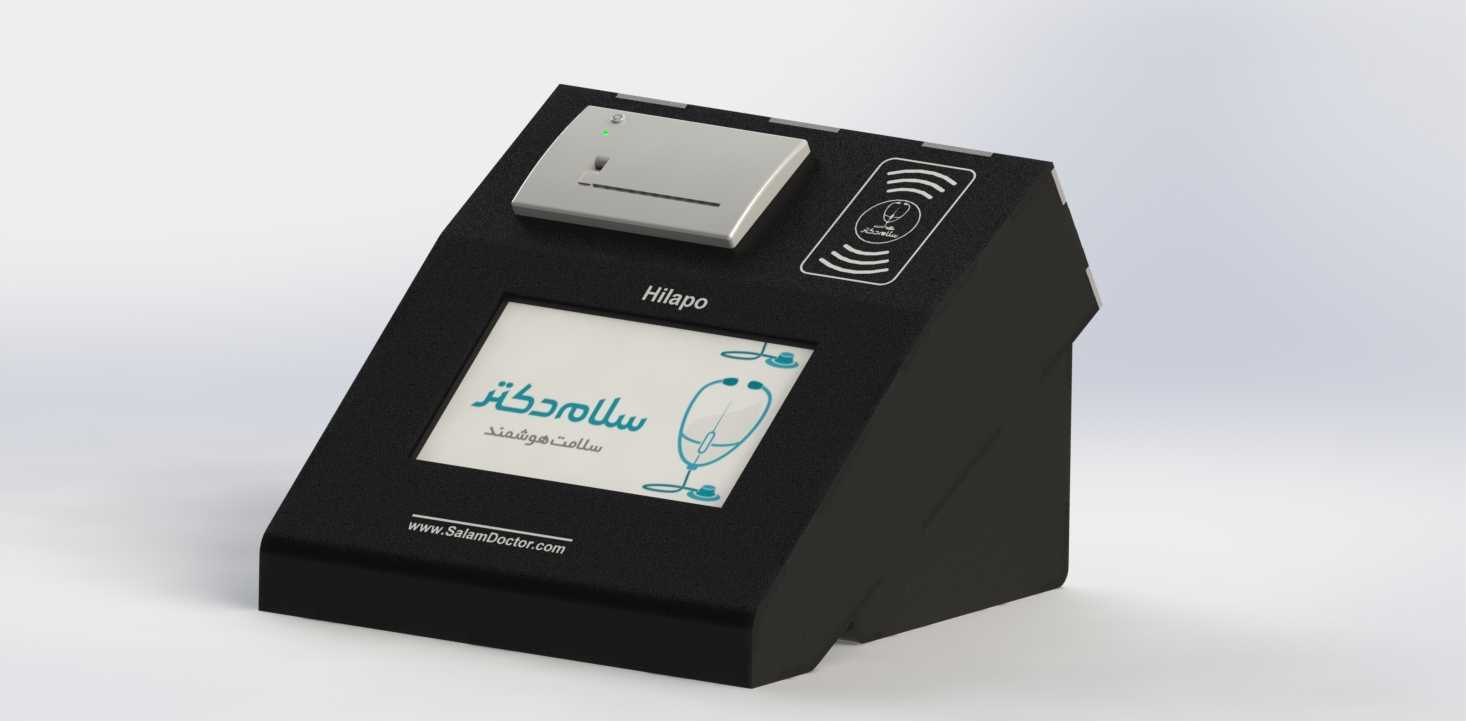

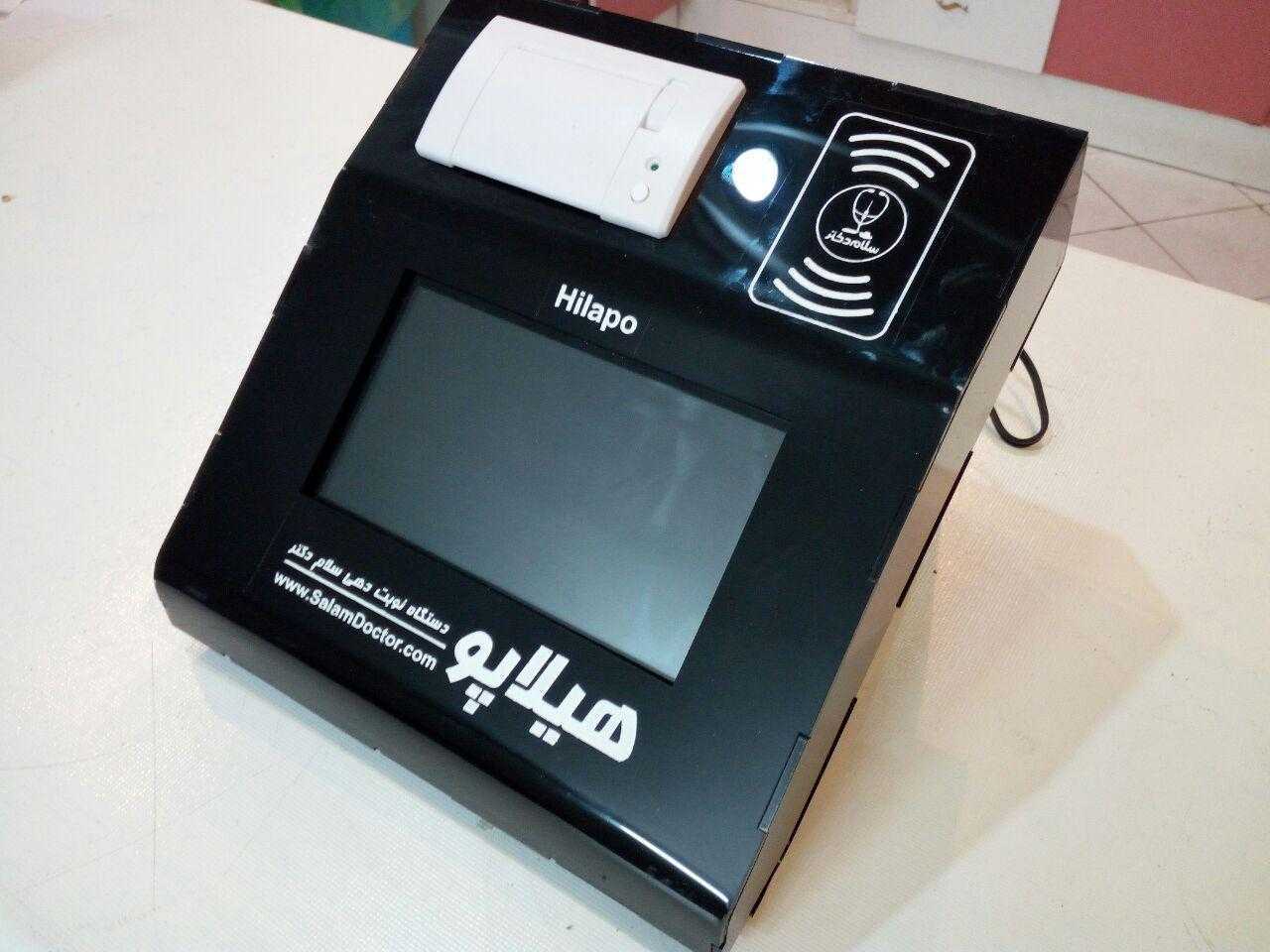

　　设备正面的斜置操作面嵌入了7英寸触控显示屏，屏幕的倾斜角度设置为45度，符合站立操作时的人眼视线角度，操作者无需弯腰或过度抬头即可清晰看清屏幕内容，屏幕周边的壳体做了1mm的高出唇边设计，可避免屏幕直接受到外物磕碰，同时唇边与屏幕的配合间隙控制在0.2mm以内，可防止日常使用时的水渍、灰尘渗入设备内部。屏幕下方的壳体平面预留了标识粘贴区域，可印刷合作医疗机构的标识、操作指引等内容，区域表面做了细晒纹处理，标识粘贴后不会出现气泡、翘边的问题。

　　设备内部的结构设计采用分层式布局，上层为读卡模块、显示屏的安装固定层，采用卡扣加M2自攻螺丝的固定方式，模块拆卸维护时无需完全拆解整机，只需拆下前面板即可完成模块更换；下层为主控板、电源模块的安装层，主控板与电源模块之间设置了金属屏蔽隔板，可避免电源模块的电磁干扰影响读卡模块与触控屏的工作稳定性，壳体两侧预留了对流散热槽，空气可从底部进风槽进入，流经内部发热元件后从两侧散热槽排出，长时间连续工作时内部主控板的温度可控制在45摄氏度以内，无需额外加装散热风扇，降低了设备运行的噪音与故障点。

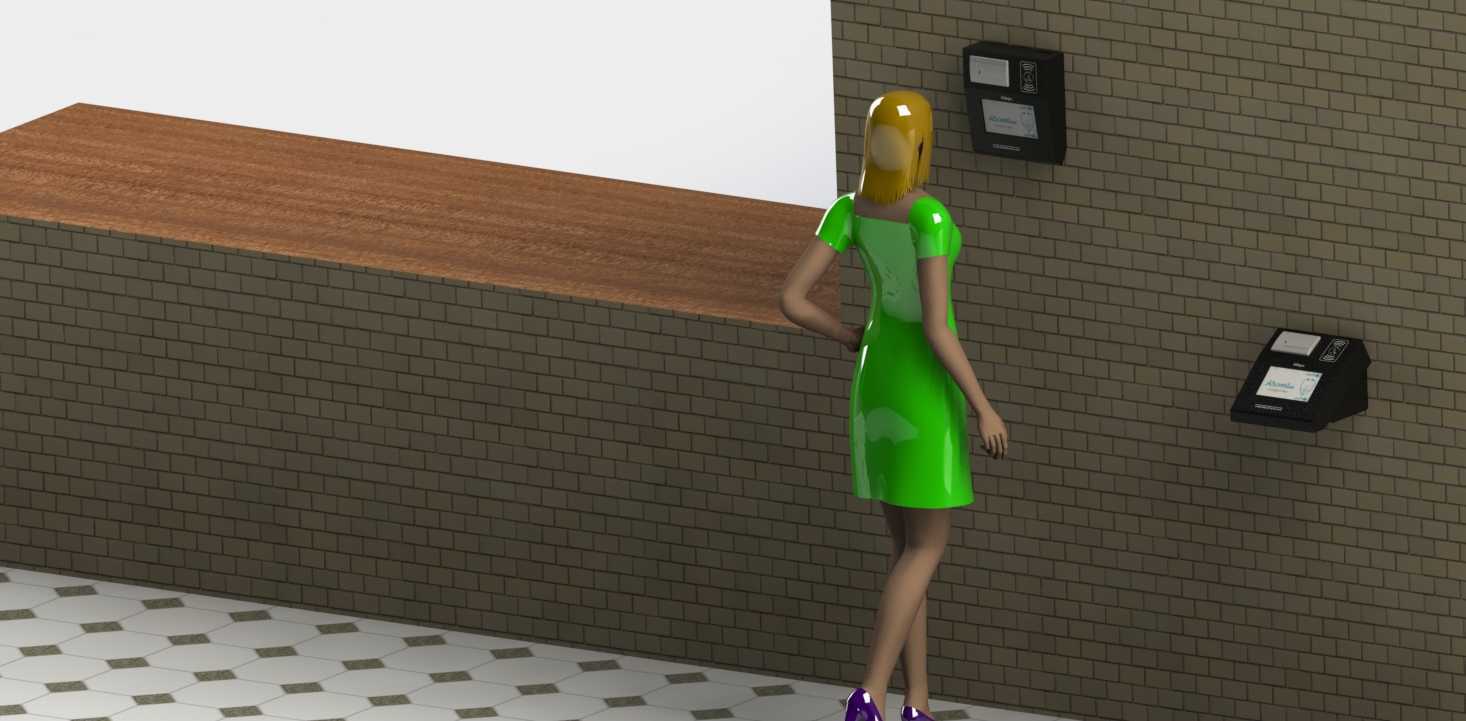

　　在壳体的细节设计上，所有边角都做了R3以上的圆角过渡处理，没有尖锐的棱角，避免患者操作时被磕碰划伤，壳体表面采用细磨砂纹理处理，日常使用时不易残留指纹与划痕，可长期保持外观整洁。设备底部的四个角位置预留了壁挂安装孔位，除了桌面放置外，也可通过膨胀螺丝固定在墙面、分诊台侧立面使用，安装孔位的中心距按照标准VESA安装尺寸设计，适配通用的壁挂支架，拓展了设备的安装使用场景。

　　针对医疗场景的使用需求，设备的壳体材料选用阻燃ABS材质，符合UL94-V0阻燃等级，同时材料表面可耐受常见的医用酒精、含氯消毒剂擦拭，日常消杀时不会出现壳体表面腐蚀、掉色的问题。读卡模块的插卡口内部设置了防尘挡片，未插卡时挡片自动闭合，可阻挡灰尘、杂物进入读卡模块内部，降低模块的卡滞故障概率。射频读卡区域的表面印刷了清晰的感应标识，采用耐摩擦的UV印刷工艺，长期触摸擦拭也不会出现标识脱落模糊的问题。

　　从结构可靠性角度来看，整机的装配缝隙均匀控制在0.15mm以内，壳体的壁厚均匀设置为2.5mm，加强筋的厚度设置为1.2mm，既保证了壳体的结构强度，整机重量控制在1.8kg左右，单人即可完成搬运与安装，又避免了注塑生产时出现缩痕、翘曲等成型缺陷。设备的接口全部集中布置在后侧的走线凹槽内，包含电源接口、通讯接口，接口周边做了凸起的防护筋，可避免线材弯折时接口受力松动，同时接口位置做了防呆设计，插接线材时不会出现插反的问题。
