小型精密弹簧成型加工设备结构

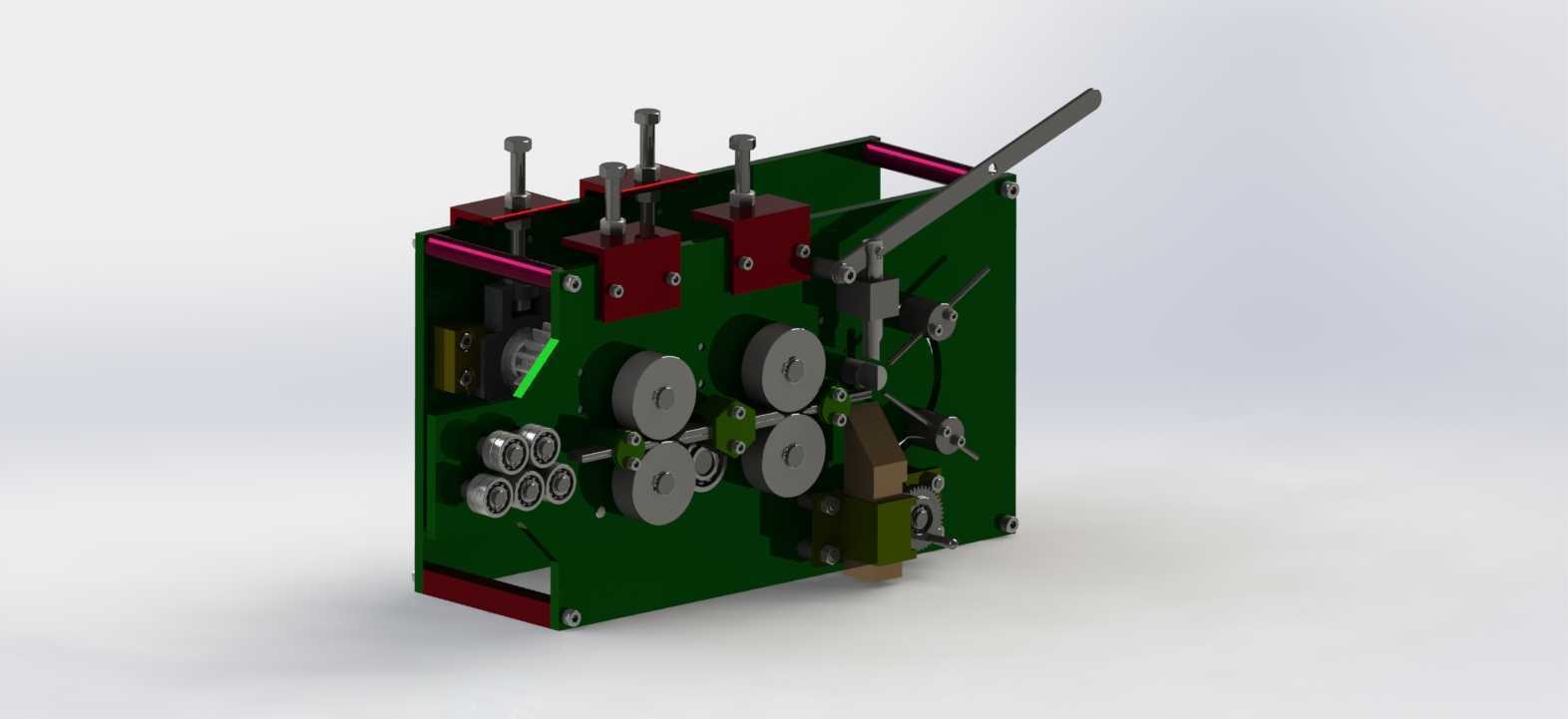

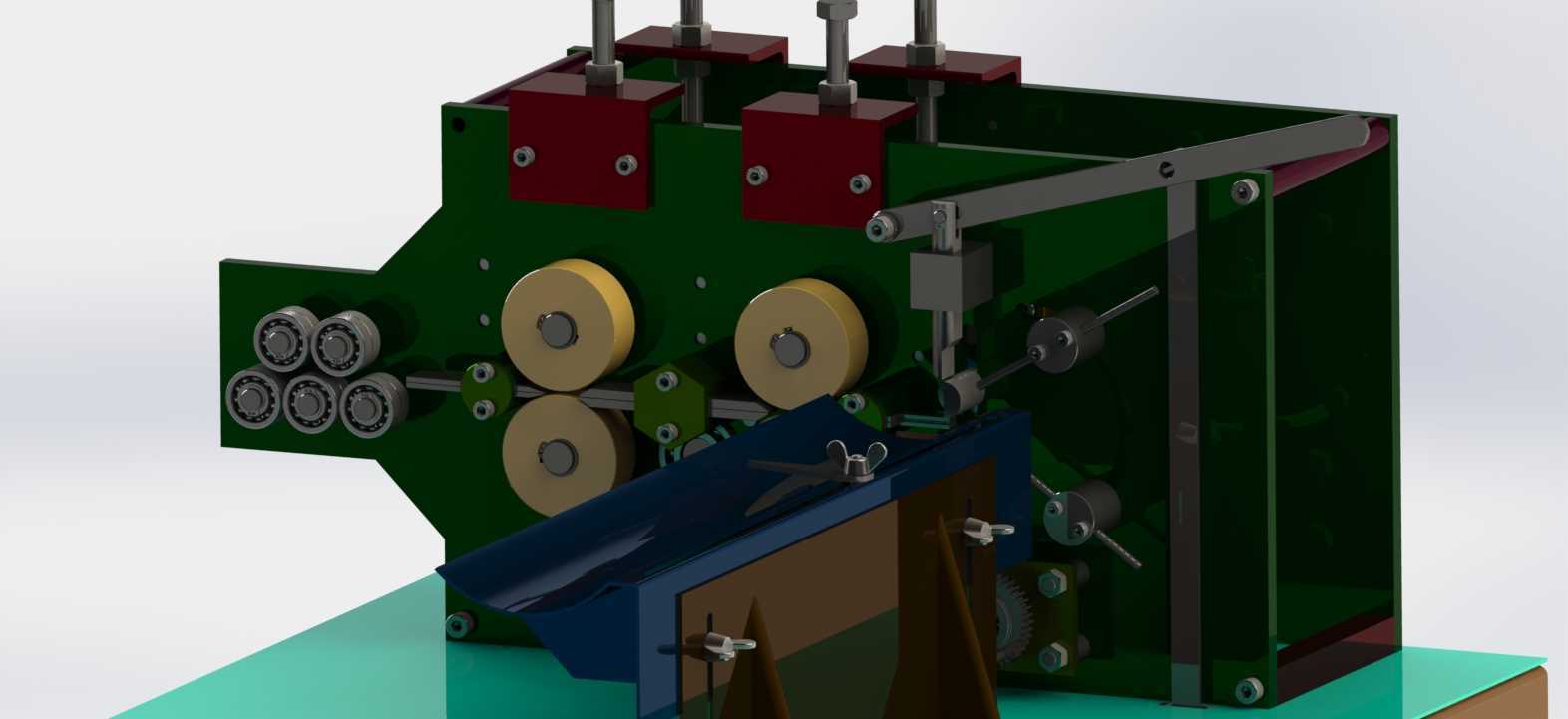

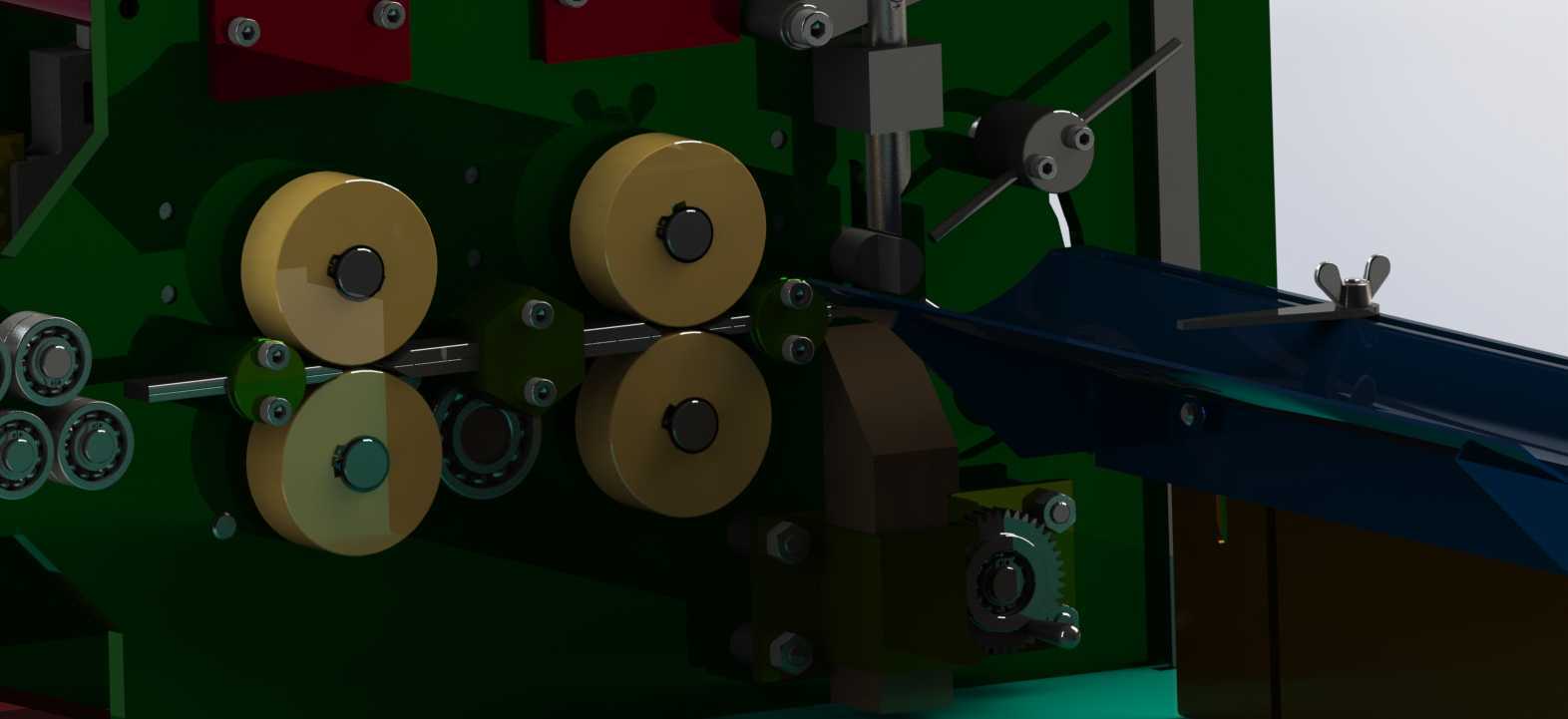

　　这套弹簧成型设备的结构设计，核心围绕小线径弹簧的连续成型需求搭建，日常应用场景覆盖五金配件、电子接插件、小型家电弹簧的批量生产环节，区别于大型弹簧生产设备，该结构更适配0.1-1.2mm线径的冷卷弹簧加工，在小型五金加工厂、电子零部件配套车间的使用频次极高。从功能布局来看，设备主体采用立式板架安装结构，核心成型区集中在立板正面，多组送料轮呈上下对称排布，通过轮面的压线凹槽实现金属线材的匀速稳定送进，送料轮的间隙调节结构集成在立板上部，每组调节单元都配有独立的锁紧手柄，可根据不同线径的线材快速调整压紧力，避免送料过程中出现打滑、线材表面压伤的问题。送料路径上集成了多组校直模块，分别对应线材的水平、垂直方向校直，

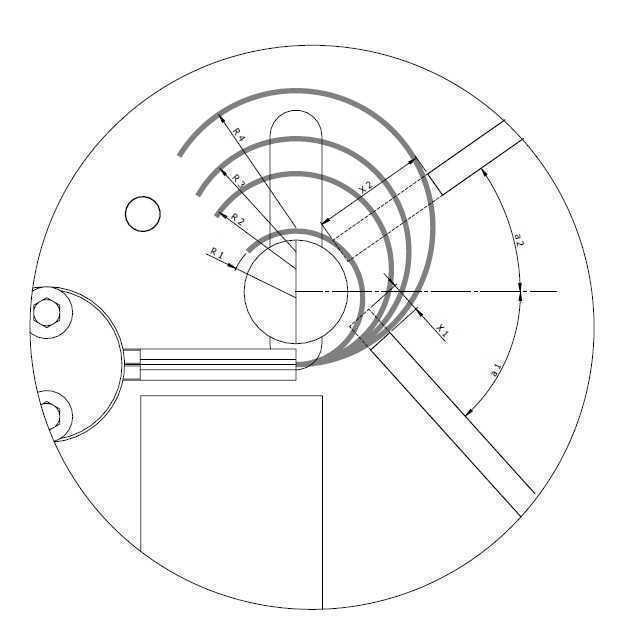

　　通过错位布置的硬质合金校直轮，消除线材盘料自带的内应力弯曲，保证进入成型区的线材直线度满足成型精度要求。成型区的刀具布置采用多工位凸轮驱动结构，不同的切刀、折角刀、卷簧顶杆分别对应不同的成型动作，通过背板侧的凸轮组联动控制各刀具的进给时序，可实现压簧、扭簧、简单异形簧的快速换型生产，刀具安装座预留了标准的刀具装夹槽，更换不同成型刀具时无需重新调校整体安装基准，能大幅缩短换型调试的时间。设备的操作手柄集成在成型区侧方，手动调试状态下可通过手柄单步驱动凸轮组转动，逐帧核对各刀具的动作时序与进给量，方便新机调试或者新产品打样时的参数调整。从安装边界来看，整套结构的立板采用加厚钢板加工，底部预留了四个设备安装固定孔，

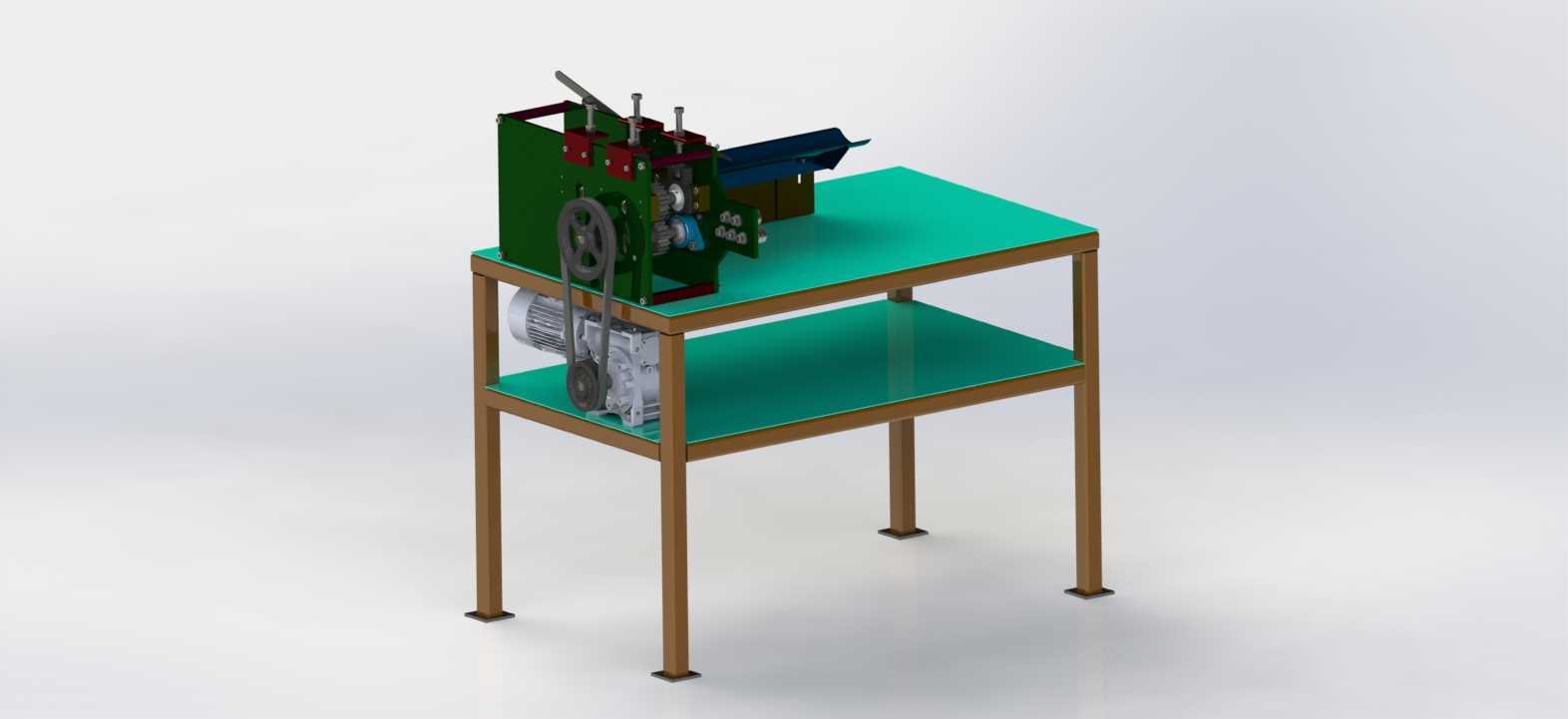

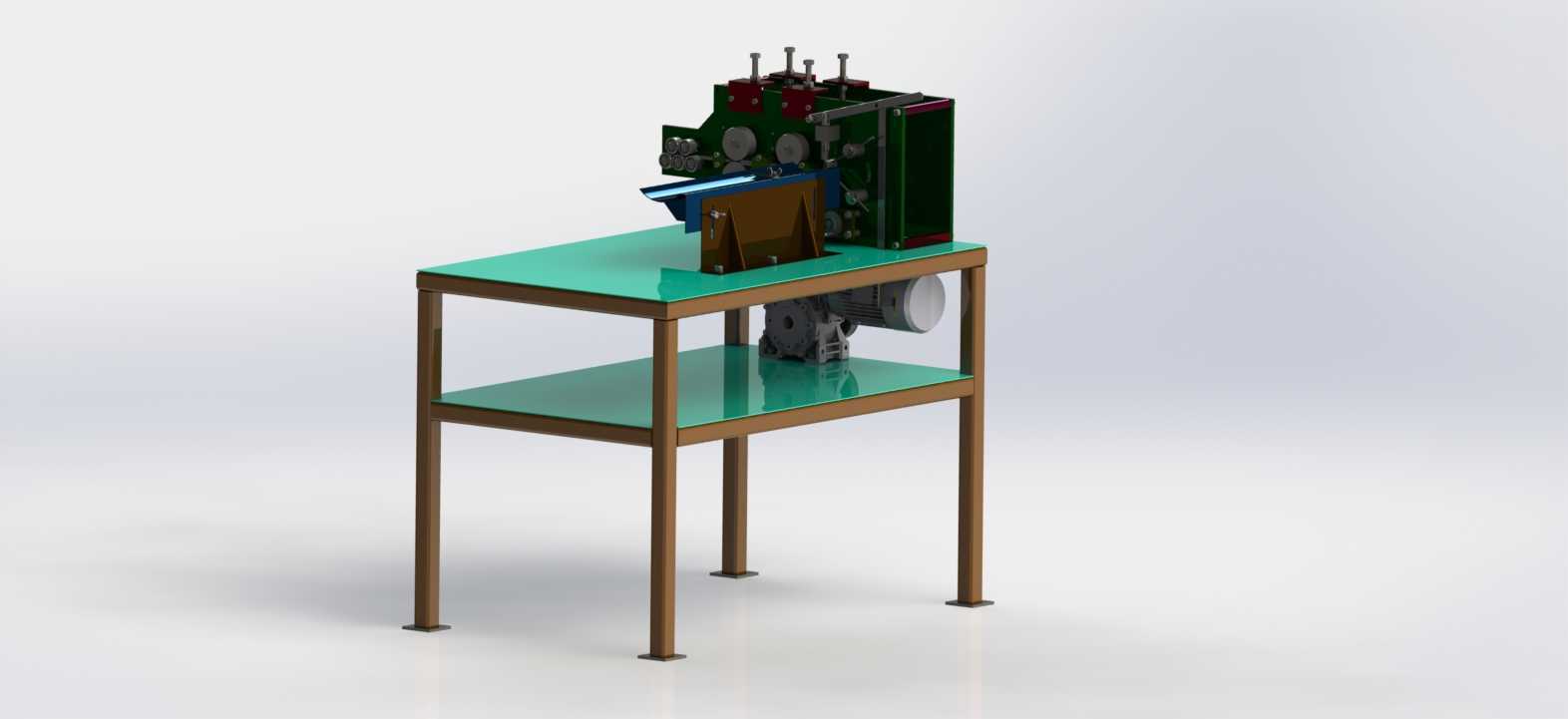

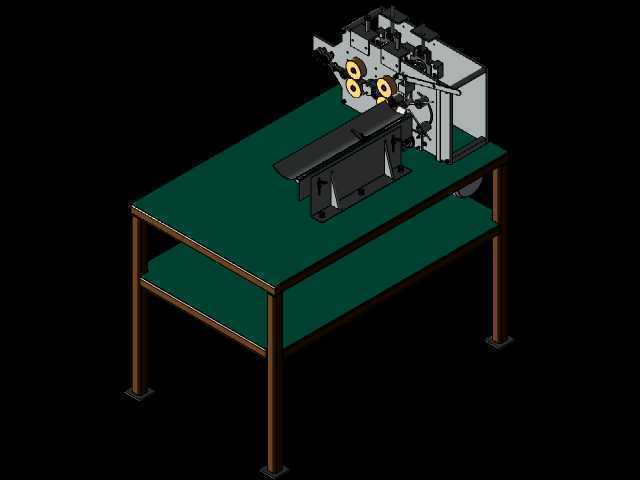

　　可直接固定在车间的标准设备工作台面上，整体外轮廓尺寸紧凑，不需要占用过大的车间场地，设备后侧预留了传动机构的安装空间，可适配不同功率的减速电机驱动，也可根据产线需求加装自动送料架、成品出料导槽，对接后续的弹簧回火、检测工序。设计过程中充分考虑了日常维护的便捷性，所有送料轮、校直轮都采用快拆式轴端固定结构，长期使用出现轮面磨损后，不需要拆解主体结构就能快速更换配件；各凸轮副的润滑点都预留了注油孔，日常保养时可直接完成润滑作业，不需要大面积拆解护罩。成型区的下方设置了成品落料导槽，加工完成的弹簧可顺着导槽直接落入成品收集盒，避免成品散落在设备台面上影响后续加工。整套结构的传动路径设计尽量缩短了动力传递链路，从电机输出端到凸轮组、

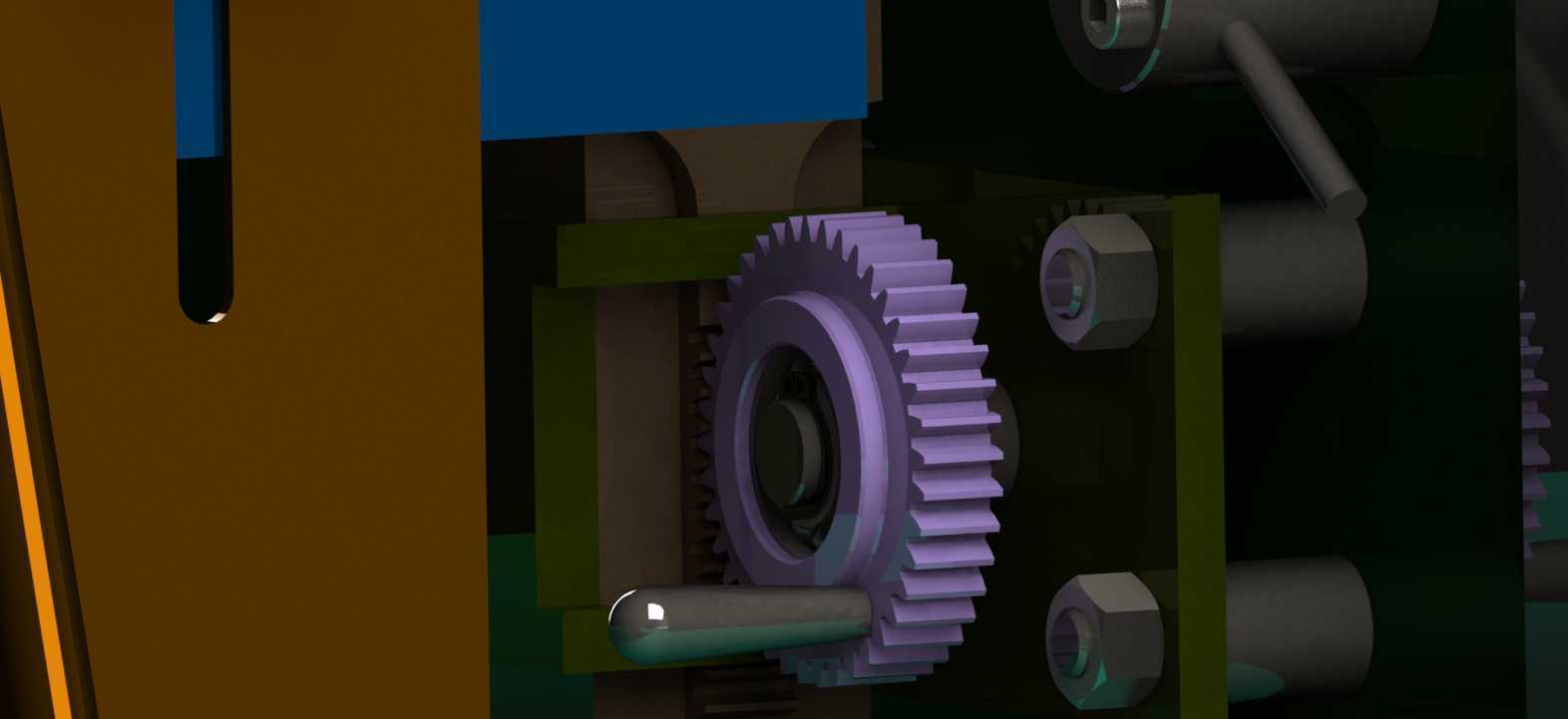

　　送料轮组的传动都采用直连齿轮传动，减少了中间传动环节的间隙累积，保证送料长度、成型尺寸的重复精度稳定，在连续批量生产过程中，能有效降低尺寸超差的不良品率。针对小线径弹簧加工容易出现的线材跑位问题，在送料路径的每个转折位置都设置了导向嘴，导向嘴采用硬质合金材质加工，内孔根据加工线径匹配对应尺寸，避免线材在送进过程中出现偏移、弯折的问题。设备上部的调节螺杆都采用细牙螺纹设计，调节精度可达0.02mm，能满足精密弹簧的尺寸调校需求，每个调节位置都配有刻度标识，调试参数可直接记录，后续再生产同款产品时可直接对应刻度调整，减少重复调试的工作量。
