六叶轴流冷却散热风叶结构设计

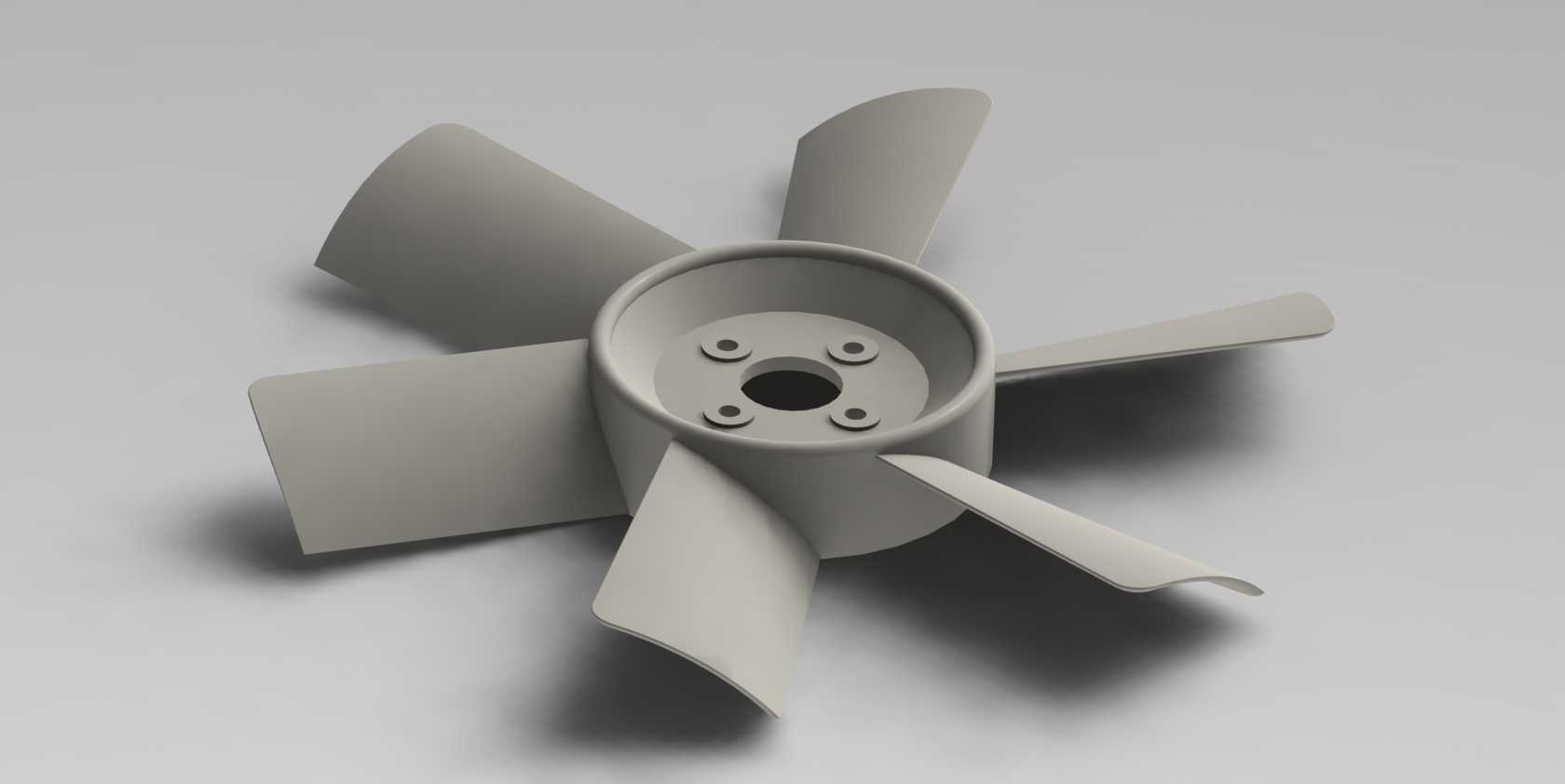

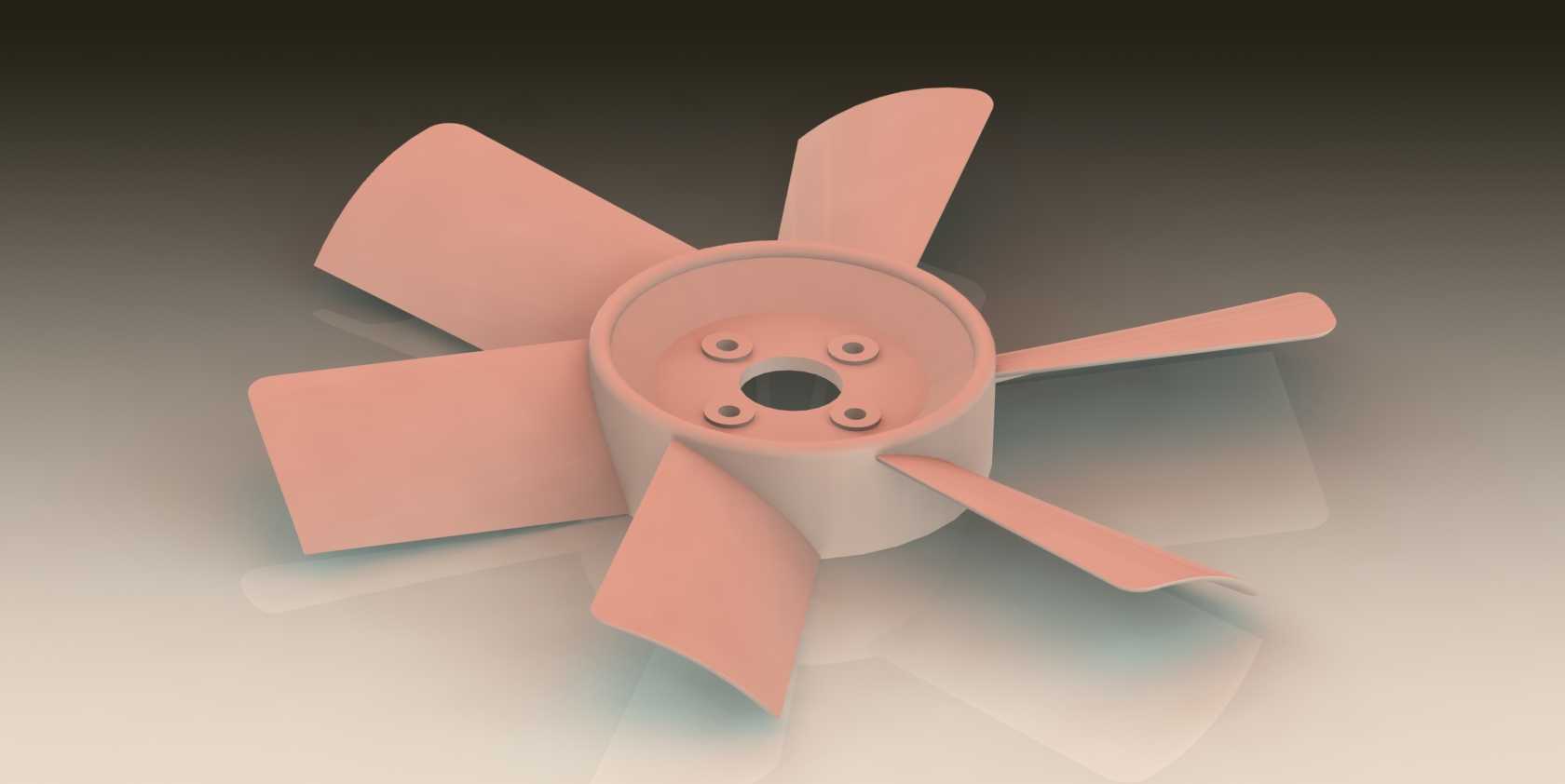

　　这款六叶轴流风叶主要面向中小功率散热通风场景，常见于工业设备冷却单元、商用空调外机、小型发电机组散热模块、工控机柜通风组等配套位置，核心作用是驱动空气定向流动，带走换热面堆积的热量，维持设备工作温度处于合理区间。从结构设计来看，风叶采用中心轮毂加六片等距分布叶片的布局，轮毂中心预留了轴系安装的通孔，周围均匀布置四个安装孔位，可直接通过紧固件与驱动电机的输出端法兰对接，安装时无需额外定制转接件，适配常规的小功率电机输出端安装尺寸，安装边界上轮毂轴向厚度控制在适配常规电机轴伸长度的范围，不会出现装配后与电机端盖干涉的问题，径向方向叶片外圆与安装腔体内壁预留足够安全间隙，避免运转过程中叶片擦碰壳体产生异响或结构损坏。

　　叶片的翼型设计经过曲面优化，并非简单的平面倾斜结构，每片叶片从根部到叶梢存在连续的扭角变化，根部扭角更大以匹配轮毂处较低的线速度，叶梢扭角逐步收小适配更高的圆周线速度，这种变扭角设计能让整个叶片展向的做功效率更均匀，减少叶梢部位的气流涡流损失，在相同转速下能输出更高的风量，同时降低运转过程中的气动噪声。六片叶片的等夹角布局，相比常见的三叶、四叶结构，能让风叶运转时的动平衡表现更好，每一片叶片的离心力相互抵消更充分，降低对电机轴承的径向冲击，延长驱动部件的使用寿命，同时六叶结构在相同风量需求下可以采用更低的运转转速，进一步压低运行噪音，适合对噪音控制有一定要求的商用、工控场景。轮毂部分采用加厚的筒式结构，与叶片根部做了大圆角过渡处理，

　　避免应力集中，因为风叶高速运转时叶片根部承受的离心力和气动载荷最大，大圆角过渡可以分散应力传递路径，防止长期运转后根部出现疲劳裂纹，提升部件的结构可靠性。材质适配方面，该结构既可以采用注塑工艺批量生产，用增强尼龙加玻纤的材质满足常规散热场景的强度与耐温需求，也可以采用金属冲压或者铸铝工艺制作，适配更高温度的工作环境，比如发动机舱周边的散热场景。在实际选型匹配时，需要注意风叶的旋向与电机转向匹配，安装时保证风叶端面与电机轴线垂直，避免运转时出现偏摆，同时要根据系统的风阻特性匹配对应转速的电机，让风叶工作在高效区间，避免出现电机过载或者风量达不到设计要求的情况。从建模细节来看，所有安装孔位的位置度、叶片曲面的一致性都做了严格的约束，能直接对接后续的模具开模或者加工生产环节，不需要额外做结构修正，叶片的边缘做了小圆弧钝化处理，既可以减少气流切割的尖啸噪音，也能避免装配过程中锐边划伤操作人员。
