带轮毂凸台的圆柱直齿轮结构设计

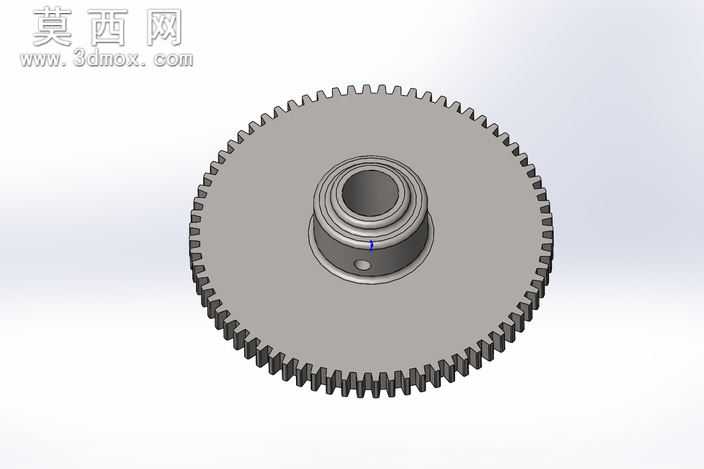

本作品为圆柱直齿轮三维建模设计，整体采用参数化建模思路完成，首先确定齿轮的模数、齿数、压力角等核心传动参数，通过渐开线齿廓的精准绘制生成齿形轮廓，再通过圆周阵列完成全部轮齿的排布，保证每个轮齿的齿距、齿厚均匀一致，满足齿轮啮合传动的精度要求。齿轮主体为盘式结构，中心区域设计有阶梯式凸台轮毂，轮毂内部设置阶梯通孔，可适配不同直径的传动轴安装需求，轮毂侧壁预留有定位小孔，用于安装紧定螺钉实现齿轮与轴的周向固定，避免传动过程中出现相对打滑的问题。轮盘部分采用等厚度设计，在保证整体结构强度的前提下尽可能减轻零件自重，降低传动过程中的转动惯量，提升传动系统的响应速度。建模过程中对齿根部分做了圆角过渡处理，有效降低齿根处的应力集中系数，提升齿轮的抗弯曲疲劳强度，延长零件的使用寿命。材质方面默认采用常用的45号钢材质参数进行渲染，金属哑光质感还原真实机加工零件的表面效果，轮毂与轮盘的衔接处做了平滑过渡处理，避免出现尖锐棱角，既符合机械加工的工艺要求，也能减少零件搬运装配过程中的磕碰损伤。整体结构设计兼顾了传动性能、装配便利性与加工工艺性，可直接用于机械传动系统的虚拟装配、运动仿真以及后续的工程图生成，适配多数常规减速传动、动力传输场景的使用需求，建模过程中所有特征均保留参数化关联，可根据实际使用需求快速调整模数、齿数、轮毂尺寸等参数，快速生成不同规格的同类型齿轮模型。
