大众奥迪车型配套发动机水温传感装置

　　这款水温传感装置主要适配大众、奥迪旗下多款量产车型的动力总成，直接接入发动机冷却循环回路，是动力系统热管理模块的核心感知部件。日常车辆运行过程中，它会持续采集冷却液的实时温度数据，将物理温度信号转化为可被行车ECU识别的电信号，为喷油量修正、点火提前角调整、散热风扇启停触发、暖机工况判定提供核心数据依据，一旦传感数据失准，很容易出现冷启动困难、怠速抖动、散热异常开锅、油耗异常升高等常见故障，是动力系统运维中更换频率较高的易损传感部件。

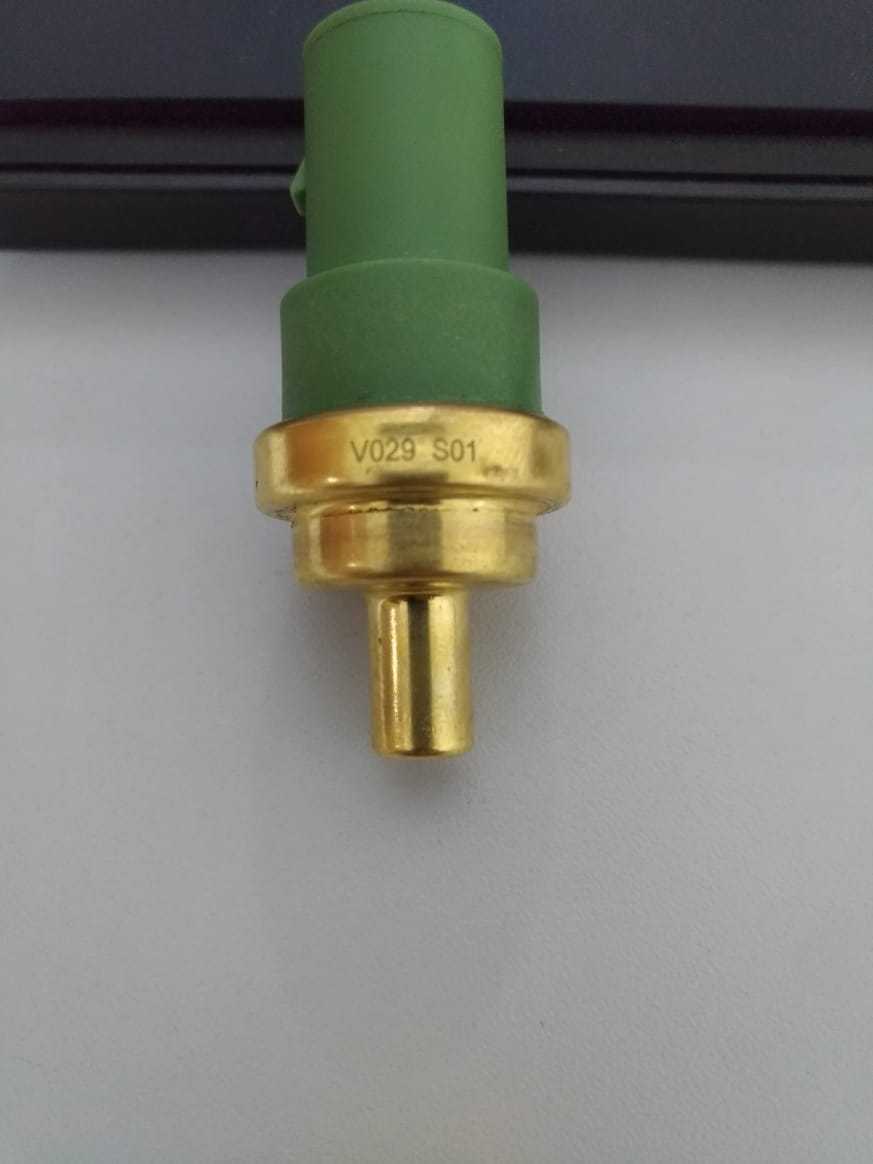

　　从结构设计逻辑来看，这款传感装置采用分段式结构布局，下半部分的黄铜金属基座是核心的感温与安装载体，黄铜材质本身具备优异的导热性能与结构强度，能够耐受冷却回路中长期的高低温交变、冷却液腐蚀以及安装时的扭矩载荷，基座下端的细圆柱感温探头会直接伸入冷却水道内，与冷却液充分接触，保证温度采集的响应速度与精度，基座上的六角限位结构是专门为安装工装设计的受力位，能够匹配标准套筒工具，方便产线装配与售后维修时的扭矩施加，避免安装过程中塑料壳体受力开裂。上部的绿色塑料壳体采用耐温工程塑料注塑成型，内部封装感温元件的信号处理电路与接插结构，壳体侧面设计的防脱卡扣，能够和线束端的接插件实现可靠锁止，避免车辆行驶过程中振动导致的接插件松脱、信号中断，壳体与金属基座的衔接位置采用径向密封结构，压装后能够满足冷却回路的密封压力要求，防止冷却液渗漏进入电路部分造成传感失效。

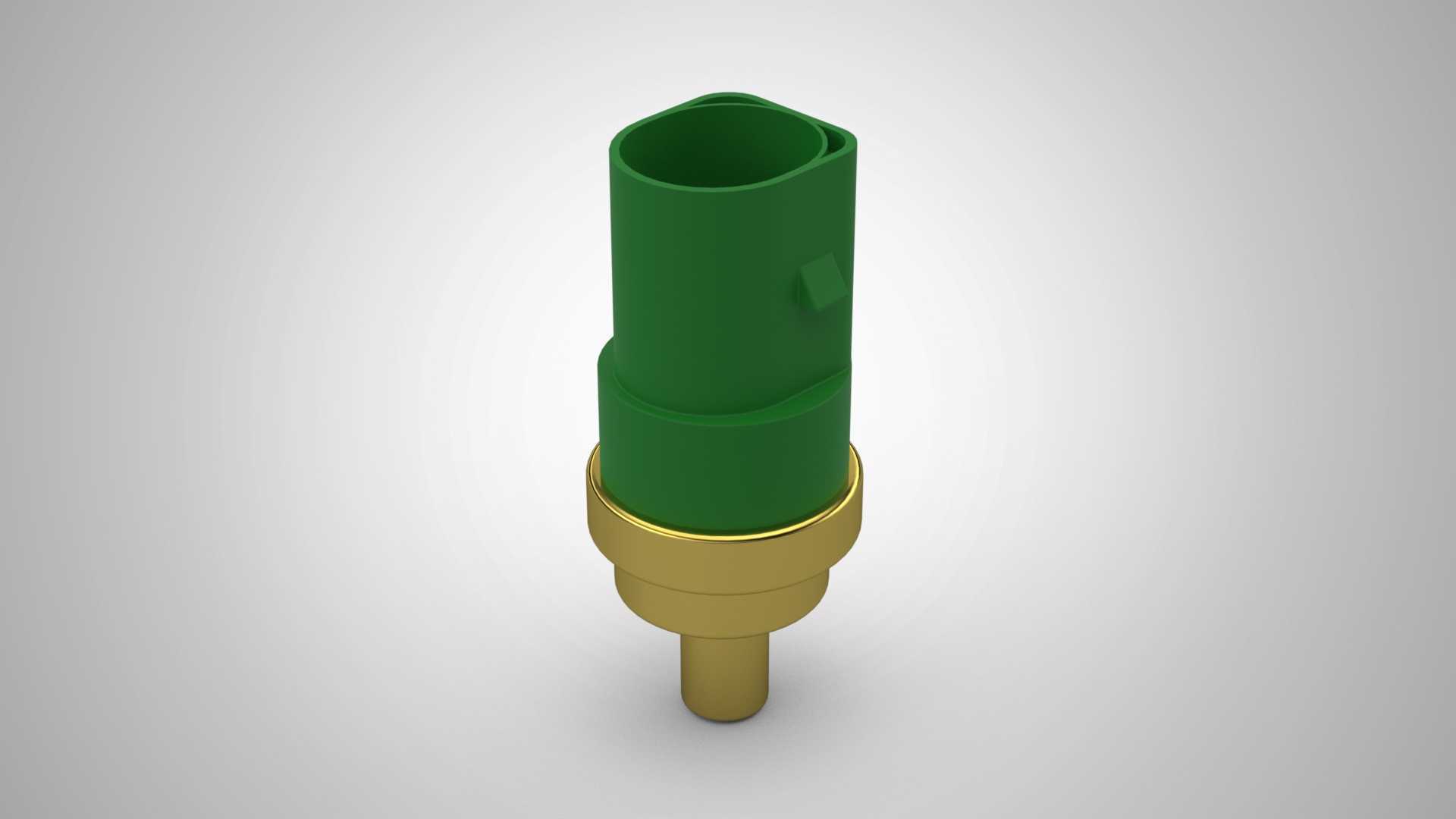

　　从安装边界来看，这款传感器的安装螺纹规格、探头伸入长度、接插件针脚定义完全匹配大众奥迪系列机型的水温传感器安装位，不需要额外修改安装孔位或者转接线束，替换适配性极强。建模过程中严格还原了实物的尺寸公差配合关系，金属基座的螺纹参数、六角对边尺寸、探头直径与长度都按照实物测绘数据还原，塑料壳体的卡扣位置、接插件内腔尺寸、外壳加强筋位置都做了精准复刻，既可以用于汽车维修教学中的部件结构展示，也能作为动力系统热管理仿真分析的配套部件模型，还可以用于汽车维修配件的数字化展示、装配工艺模拟场景。

　　在实际的三维建模工作中，这类车用传感部件的建模重点在于不同材质部件的衔接结构还原，金属与塑料部分的配合公差、密封位置的结构细节、接插件的锁止结构都需要准确呈现，不能只做外观曲面的简单拉伸，要考虑到实际生产中的装配逻辑，比如金属基座与塑料壳体的压装过盈量、密封槽的尺寸深度、卡扣的形变余量这些细节，都要在模型中有所体现，才能满足结构设计、装配模拟、动画演示等不同场景的使用需求。很多初入汽车零部件建模领域的工程师容易忽略这类小部件的细节还原，只做个大致的外形轮廓，实际用到装配场景里就会出现安装干涉、接插件对位不准的问题，这款模型在细节处理上充分考虑了工程应用的实际需求，所有安装相关的尺寸边界都和实物保持一致，能够直接导入整车装配模型中使用，不需要额外做尺寸修正。

　　从实际应用场景来说，这类传感器除了配套新车生产装配，在售后维修市场的需求量也很大，建模完成的数字模型既可以用于配件生产开模前的结构验证，也可以用于维修培训中的结构拆解教学，帮助维修人员快速理解部件的安装逻辑与失效模式，还能用于汽车虚拟维修仿真系统的部件库搭建，提升虚拟维修场景的真实度。冷却系统作为发动机正常运行的重要保障系统，每个部件的可靠运行都直接关系到动力总成的使用寿命，水温传感器作为感知冷却系统状态的前端部件，其结构可靠性、测量精度直接影响整个热管理系统的工作效率，这款产品的结构设计经过了多年市场验证，在高低温环境下都能保持稳定的信号输出，密封结构能够长期耐受冷却液的腐蚀，不会出现渗漏、信号漂移等常见问题，是非常成熟的车用传感部件设计方案。
