圆柱型可调电容式接近传感器结构

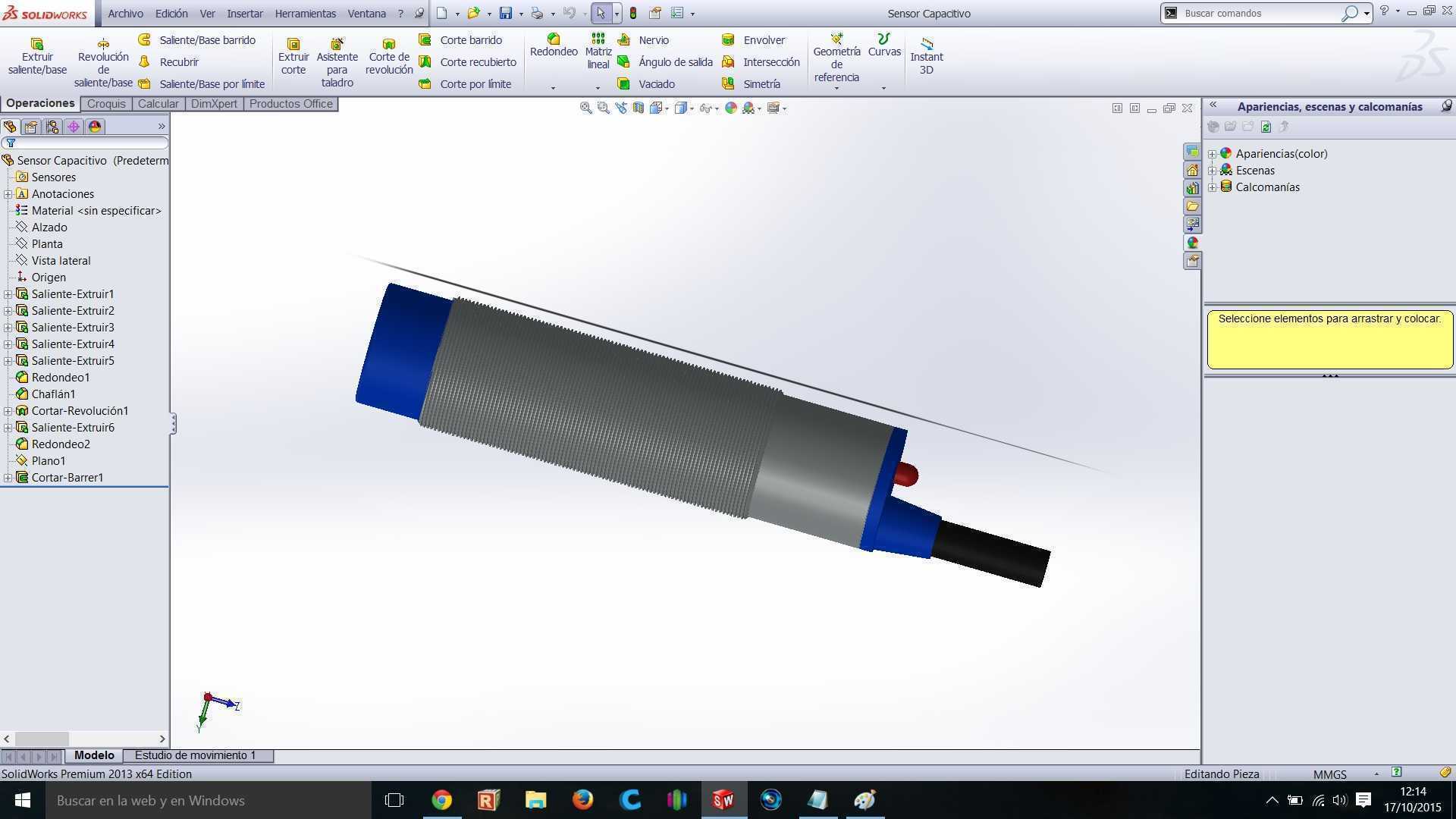

　　在自动化生产线的物料到位检测、工位工件存在性判断场景中，这类圆柱型电容式检测元件的适配性极强，区别于光电类检测元件易受粉尘、光线干扰的短板，电容式检测原理可穿透部分非金属遮挡完成检测，在木工加工、包装输送、橡塑成型这类工况相对复杂的产线中，长期运行的稳定性表现更突出。做这款元件的三维结构时，首先要匹配工业现场最通用的安装标准，主体外壳采用M18标准圆柱螺纹结构，螺纹段预留足够的锁紧调节行程，配合两个六角锁紧螺母，可在安装支架上灵活调整检测端面与被测物的间距，适配10毫米范围内的检测距离调节需求，安装时无需额外定制特殊支架，直接沿用现有光电开关、电感式接近开关的安装孔位即可完成替换，大幅降低现场改造的配件成本。

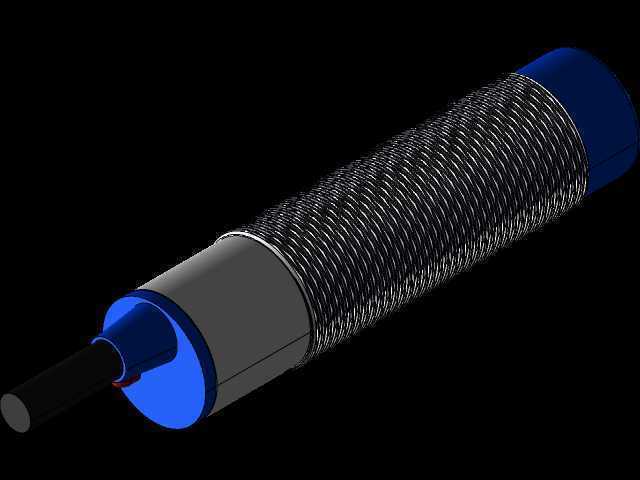

　　从结构功能分区来看，整个元件分为检测端、主体电路仓、出线端三个部分，检测端采用耐磨POM材质封装端面，避免长期与被测物剐蹭造成检测面磨损影响灵敏度；主体外壳做了滚花防滑设计？不对，是全段细牙螺纹结构，螺纹精度满足6g公差要求，锁紧后不会因为设备运行的振动出现检测位置偏移；尾部出线端做了弯折防护结构，内置橡胶应力释放套，避免设备布线时线缆反复弯折造成内部线芯断裂，尾部出线方向与主体同轴，可适配侧面安装、端面安装等多种布线空间受限的场景。

　　功能设计上，这款元件自带灵敏度调节与校准逻辑，无需外接额外的校准模块，安装完成后可通过尾部的微调电位器完成检测距离的校准，针对不同介电常数的被测物料，比如纸质包装盒、塑料工件、金属零件，都能通过校准调整触发阈值，避免出现漏检、误触发的问题。在实际产线应用中，这类元件常被用在料仓料位检测、输送线工件计数、机械手取料到位判断、工装夹具夹紧确认等工位，相比电感式传感器仅能检测金属的局限，电容式原理可检测玻璃、塑料、木材、液体等多种材质的被测物，适用场景覆盖范围更广。

　　建模过程中需要重点关注几个安装边界尺寸：主体总长度控制在合理范围内，避免安装时与周边运动部件发生干涉，检测端面的外径与螺纹段外径保持一致，可直接穿过标准18毫米安装孔无需扩孔；尾部线缆的出线护套直径控制在合理区间，适配市面上通用的M12传感器防水接头，可根据现场需求更换接插件式出线，满足IP67防护等级的使用要求，在有切削液喷淋、粉尘飞扬的加工工位也能稳定运行。

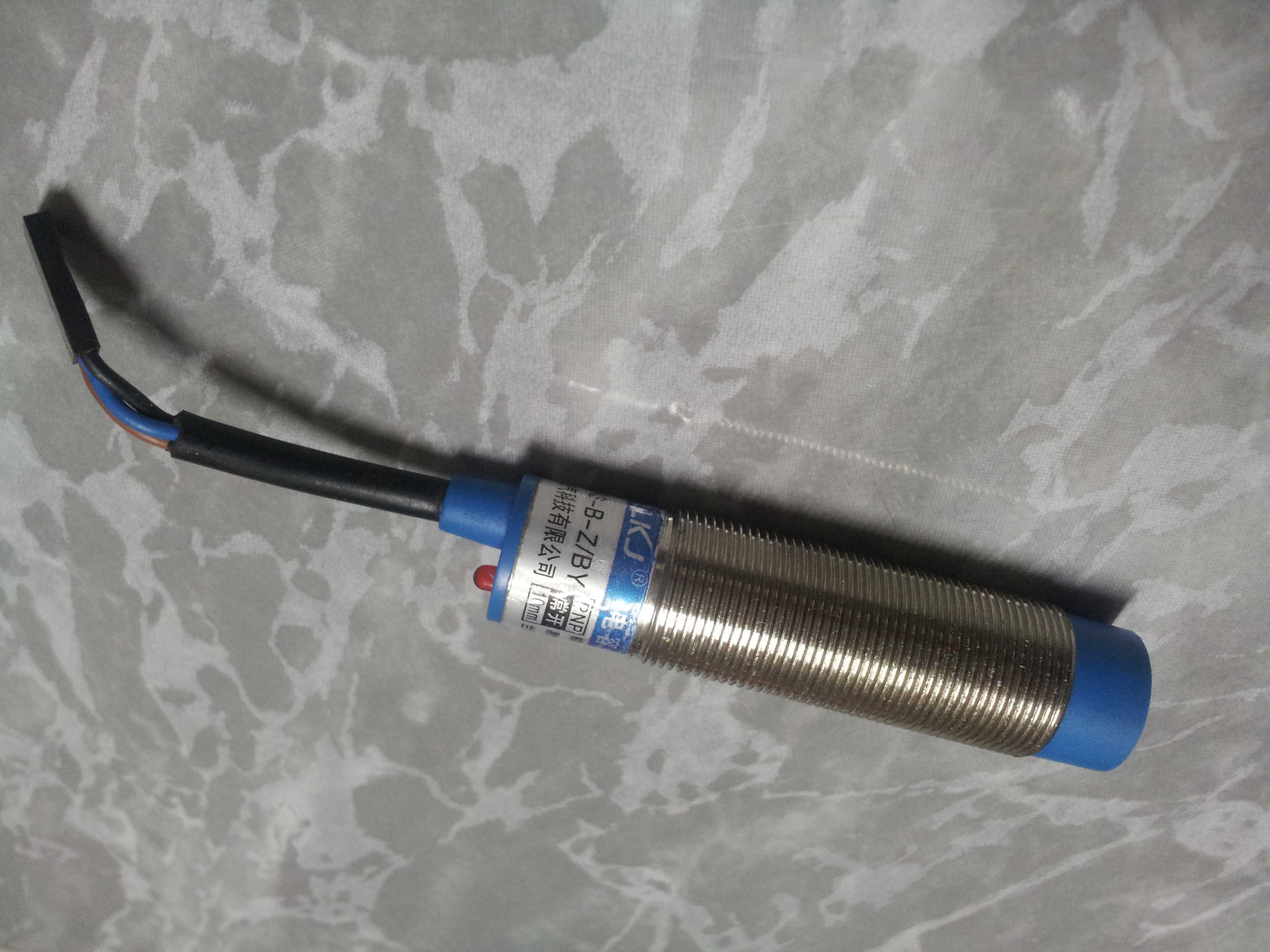

　　结构细节上，元件侧面预留了状态指示灯安装位，工作时指示灯可直观显示电源接通、检测触发的状态，现场调试人员无需查看控制系统的IO状态，直接观察元件本身的指示灯就能判断工作是否正常，大幅缩短现场调试的时间。整个元件的内部结构做了灌封处理，三维建模时预留了内部电路板的安装腔体，腔体尺寸匹配通用的电容式检测电路排版，同时预留了电位器的调节孔位，装配时从尾部装入电路板后完成灌封，再压装尾部出线护套，整体装配工艺简单，适合批量生产组装。

　　在做设备选型匹配时，需要注意这类电容式传感器的检测距离会随被测物的介电常数变化，建模时标注的10毫米可调检测距离是针对标准金属被测物的参数，针对不同非金属材质，实际有效检测距离会有一定衰减，设计安装支架时需要预留足够的位置调节余量，保证检测可靠性。另外，元件的工作电压范围覆盖常用的直流10-30V区间，可直接匹配市面上绝大多数PLC、工控机的直流输入模块，无需额外加装转换模块，接线方式采用通用的三线制NPN/PNP兼容输出，接线定义与同规格接近开关完全一致，替换原有检测元件时无需修改原有接线逻辑，降低现场维护的技术门槛。
