波音747带缓冲悬挂前起落架结构设计

　　民航干线客机的前起落架作为地面滑行阶段的核心承载部件，承担着转向、滑跑支撑、着陆冲击缓冲等多重功能，在整机地面运行工况中占据不可替代的位置。这套前起落架结构针对宽体客机的大吨位载荷特性设计，采用双轮并列布局，能够在地面滑跑过程中有效分散机轮对跑道面的压强，避免高载荷下对铺装跑道造成局部压损，同时双轮冗余设计也能在单轮出现爆胎等突发故障时，维持基本的支撑能力，保障滑跑阶段的姿态可控。

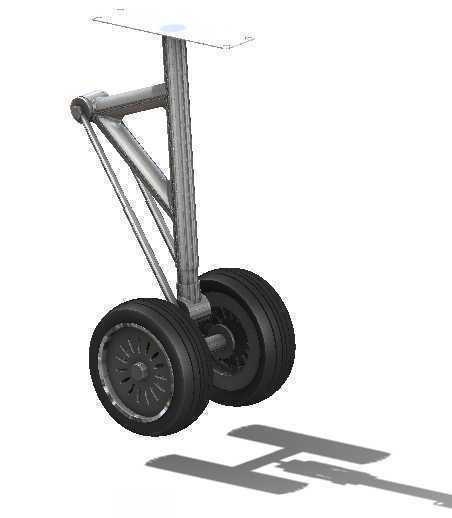

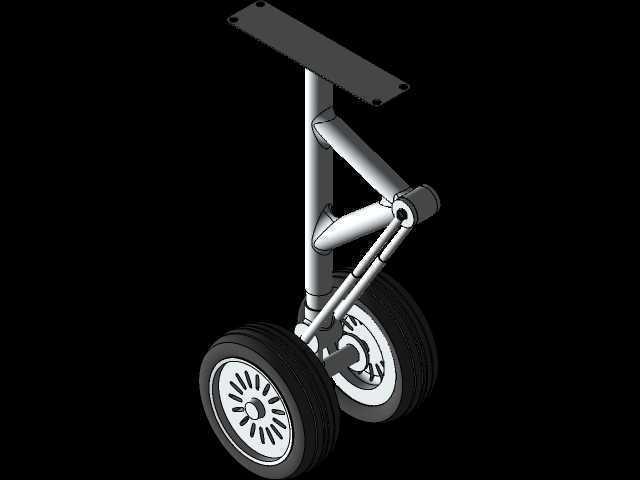

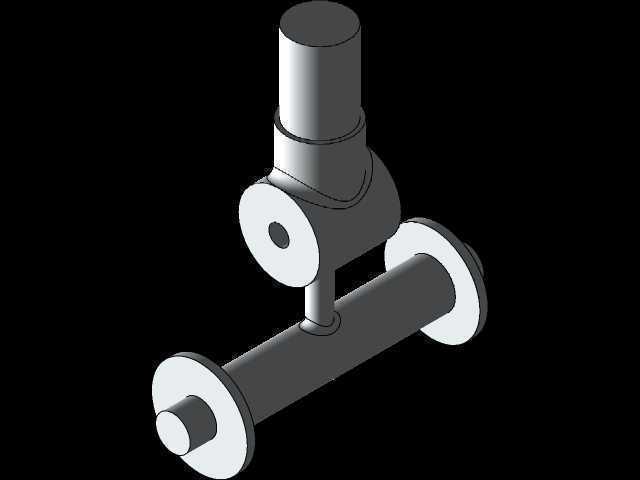

　　从结构组成来看，整套装置核心包含缓冲支柱、扭力臂、轮轴组件、转向机构连接位、机身安装接耳几个核心部分。缓冲支柱采用油气混合式缓冲的经典构型，外筒与内筒之间通过高精度滑动配合实现轴向伸缩，内部集成的油液阻尼孔与高压气腔能够在着陆瞬间将冲击动能转化为油液摩擦热能与气体压缩势能，避免刚性冲击直接传递至机身结构，大幅降低着陆阶段乘客的体感颠簸，同时保护机身框梁结构免受冲击载荷的疲劳损伤。扭力臂采用上下铰接的双连杆结构，一端连接缓冲支柱外筒，一端连接可伸缩的内筒段，既不干涉缓冲支柱的上下伸缩动作，又能传递转向扭矩，保证机轮能够跟随驾驶舱的转向指令完成偏转，实现地面滑行阶段的方向控制。

　　设计过程中首先需要明确安装边界约束，前起落架的机身安装端采用双耳片铰接结构，铰接点的位置需要匹配机身前起落架舱的内部空间，保证起落架收放过程中不会与舱壁、周边管路、航电设备产生运动干涉，完全收放状态下的轮廓尺寸需要严格控制在起落架舱的包络范围内，避免突出机身表面造成额外的气动阻力。轮轴的安装高度需要匹配主起落架的承载高度，保证飞机在地面停机状态下的机身俯仰角度处于设计区间，避免机尾擦地或者驾驶舱视野受限的问题。双轮的轮距设计经过多轮校核，既需要保证转弯过程中不会出现侧翻风险，又要控制整体宽度避免超出起落架舱的横向容纳空间，轮缘位置与缓冲支柱之间预留了足够的刹车组件安装间隙，能够适配民航客机标配的碳刹车盘结构，满足高速滑跑阶段的制动需求。

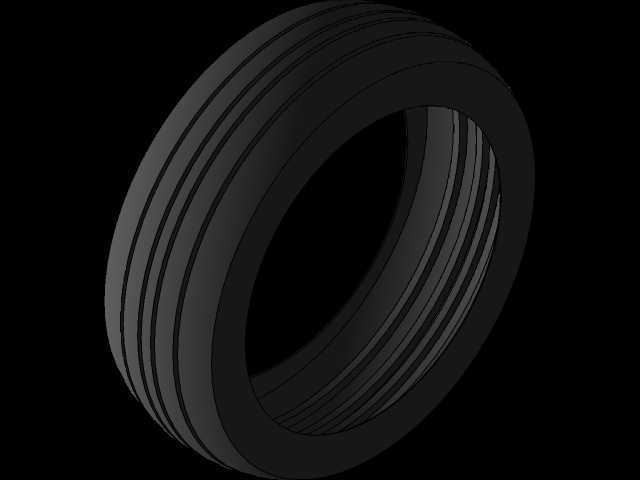

　　在实际工况适配层面，这套结构充分考虑了不同场景下的载荷特性：直线滑跑阶段主要承受垂直方向的静载荷与动载荷，缓冲支柱的刚度曲线经过调校，在小幅度颠簸下能够提供柔和的减震效果，在重着陆的大冲击行程下能够提供足够的支撑力，避免支柱触底造成结构损坏。转向过程中，扭力臂与轮轴的连接部位能够承受侧向摩擦力带来的弯矩，机轮的轮胎选型匹配宽体客机的胎压标准，在湿滑跑道、积雪跑道等不同道面条件下都能提供足够的抓地力，避免侧滑风险。起落架的上部还预留了收放作动筒的连接接口，能够匹配液压收放系统的驱动力矩，保证收放动作的顺畅可靠，锁机构的安装位也在结构上做了集成设计，起落架放下到位后能够通过机械锁止结构保持固定位置，避免液压系统失压时出现起落架意外收起的恶性事故。

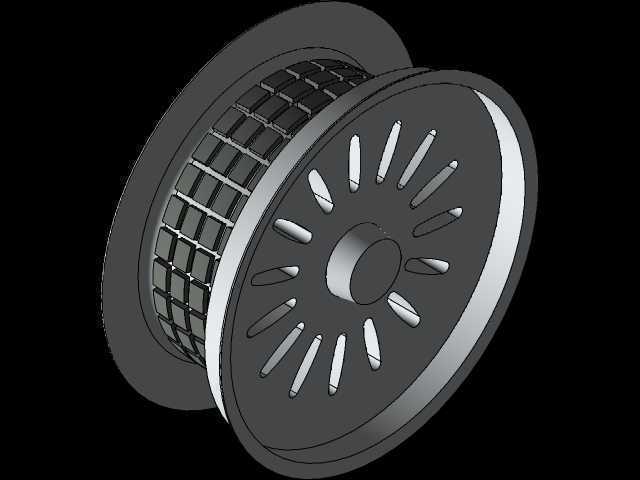

　　从建模细节来看，所有铰接点都保留了真实的销轴安装间隙模拟，缓冲支柱的表面做了对应耐磨涂层的结构示意，轮辐的构型参考了实际民航客机的机轮设计，既保证足够的结构强度，又能通过镂空设计降低整体重量，符合航空部件轻量化的设计要求。各部件之间的运动副关系完全按照实际连接关系设置，能够直观演示缓冲压缩、机轮换向的完整动作过程，对于航空结构设计人员理解前起落架的工作原理、开展相关结构的选型参考都有实际的工程价值。
