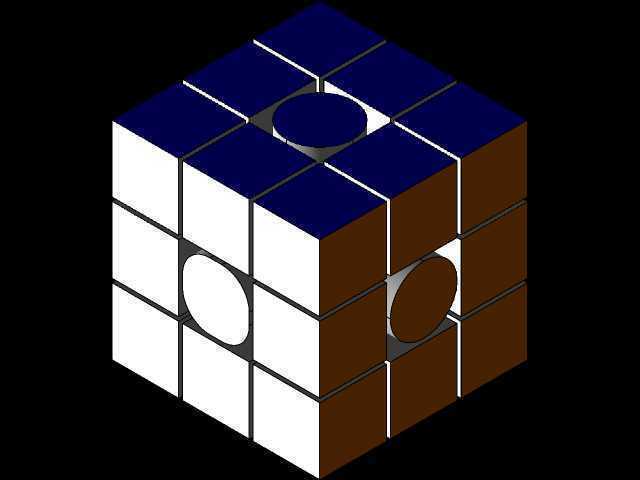

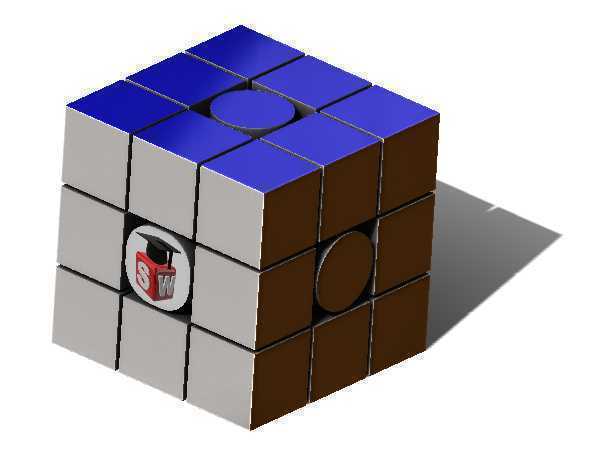

三阶无轴联动魔方结构设计方案

　　这款三阶联动魔方的结构设计，跳出了传统魔方依赖中心轴支撑的常规思路，采用块体间嵌入式卡合的联动逻辑，所有转动副均集成在相邻块体的接触面上，取消了贯穿整体的中心轴零件，让整体装配逻辑更简洁，块体间的受力传递更均匀。从实际应用场景来看，这类结构既可以作为益智玩具的量产结构参考，也能作为机械原理教学中空间联动机构的演示教具，帮助学习者理解空间多自由度联动、曲面卡合限位的工程逻辑，甚至可以拓展到模块化拼接设备的快拆结构设计中，为多模块组合的设备提供无中心支撑的联动方案参考。

　　从功能特性上看，该结构保留了三阶魔方三层三向转动的核心自由度，每个面的九个块体通过相邻块间的弧形卡槽与凸台实现卡合，转动过程中相邻块体的接触面始终保持足够的贴合面积，不会出现传统魔方长期使用后中心轴松动导致的块体偏移问题。每个角块、棱块的卡合曲面都经过曲率匹配设计，转动时的滑动阻力均匀，不会出现某一角度卡顿的情况，同时块体间的预留间隙控制在0.1mm以内，既保证转动时不会出现块体间的硬摩擦，也避免了间隙过大导致的转动松垮感。

　　设计过程中，首先需要确定单个块体的外形边界，标准三阶魔方的单块边长基准为19mm，整体装配完成后外形为57mm边长的正立方体，所有外露面保持平整，没有突出的轴端或者紧固件，外观完整性更好。在块体的内部卡合结构设计上，摒弃了传统魔方中心块连接中心轴的结构，将每个中心块的卡合结构做成内凹的弧形卡槽，与相邻棱块的弧形凸台配合，棱块同时与两个相邻中心块、两个相邻角块卡合，角块则同时与三个相邻棱块卡合，形成互相嵌套的网状支撑结构，不需要额外的中心轴就能实现所有块体的连接。

　　在安装边界的考量上，该结构的装配不需要额外的紧固件，所有块体通过顺序卡合就能完成组装，装配时先完成同一层的块体卡合，再逐层拼接相邻层的块体，最后一块通过弹性形变卡入对应位置即可，整体装配流程不需要专用工具，适合量产时的快速组装，也方便后期的拆卸维护。块体的壁厚设计保持均匀，最小壁厚为1.5mm，满足常规塑料注塑成型的工艺要求，卡合位置的圆角处理统一为R0.3mm，避免注塑时出现应力集中导致的零件断裂，同时也能减少转动过程中的磨损。

　　从结构受力的角度分析，转动过程中施加的外力会通过块体间的卡合面分散到相邻的所有块体上，不会像传统魔方那样所有受力都集中在中心轴与中心块的连接位置，因此整体结构的抗冲击性能更好，即使受到侧面的撞击，也不会出现中心轴断裂或者块体飞出的情况。每个块体的卡合凸台都做了等强度设计，凸台的根部做了加厚处理，承受剪切力的截面面积经过核算，能够承受日常转动、跌落产生的冲击力，长期使用的磨损量也控制在合理范围内，配合耐磨的工程塑料材质，能够实现上万次转动无故障。

　　这类无轴结构的设计思路，还可以拓展到其他多面体联动结构的设计中，比如二阶、四阶魔方的无轴化设计，或者是模块化的拼接工作台、可变形的机械支架等产品，通过块体间的互相卡合实现多自由度的转动调整，不需要额外的支撑轴件，能够简化产品的零件数量，降低装配难度，同时提升结构的整体可靠性。在教学场景中，该结构能够直观展示空间机构的自由度计算、曲面配合的公差设计、注塑零件的工艺性设计等知识点，相比传统的教学模型更具互动性，学习者可以通过实际转动感受结构的联动逻辑，也可以拆卸后观察每个块体的卡合结构，理解空间配合的设计要点。
