多工位细胞机械刺激柔性反应装置

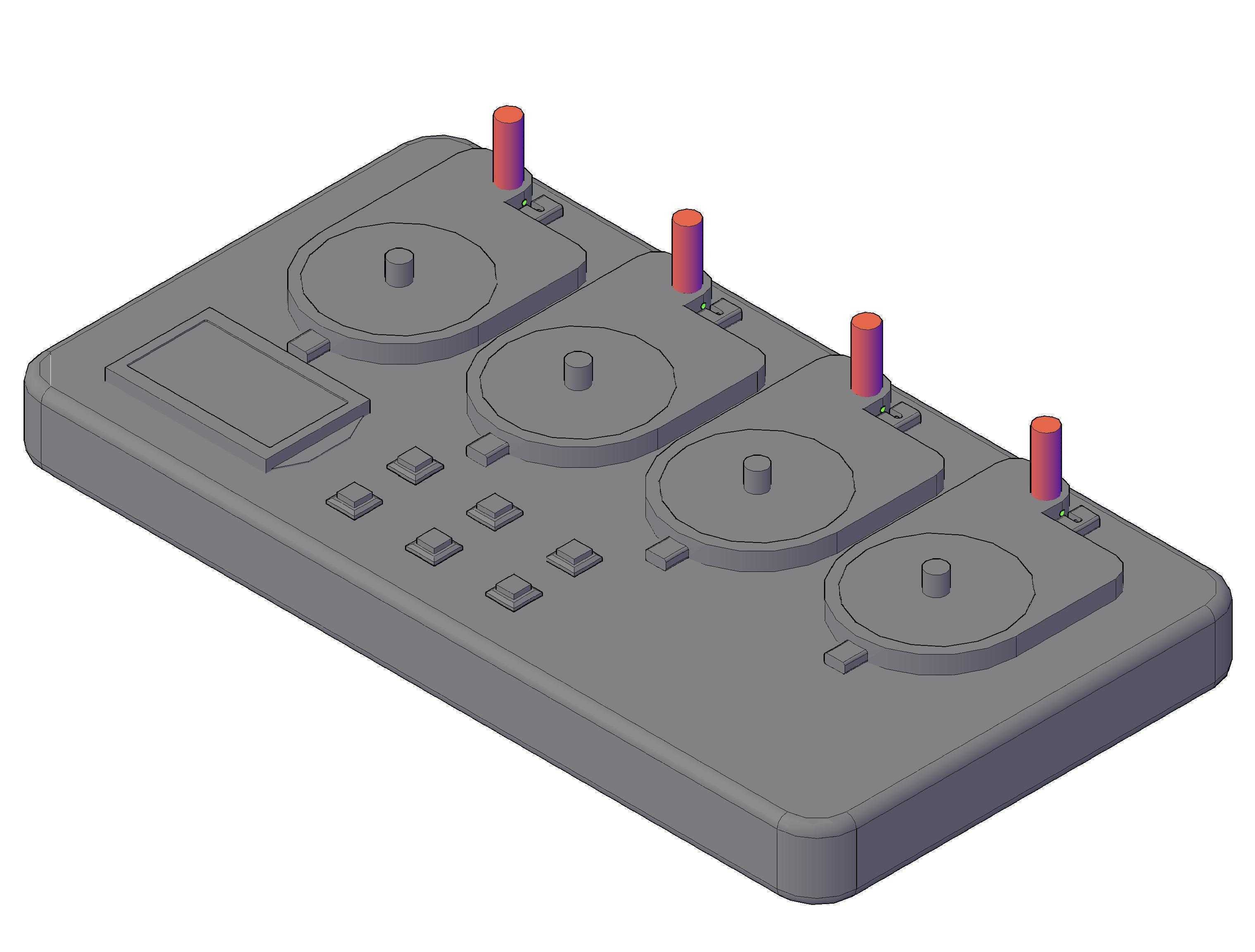

　　在生物医学工程的细胞力学研究场景中，这类多工位并行的细胞刺激装置，主要用于体外构建肌腱细胞诱导分化的力学微环境，替代传统单一培养皿的静态培养模式，解决常规化学诱导分化效率低、细胞力学表型不足的问题。装置整体采用一体化台式布局，主体基座为圆角矩形的工程塑料壳体，所有功能单元全部集成在基座顶面，无需额外外接复杂管路即可完成基础实验操作，适配常规超净工作台的操作台面尺寸，基座底部预留防滑垫安装位，可直接放置在标准实验台面上使用，不需要额外打孔固定，安装边界完全兼容常规细胞培养室的台面布局，不会和周边的培养箱、显微镜等设备产生空间干涉。

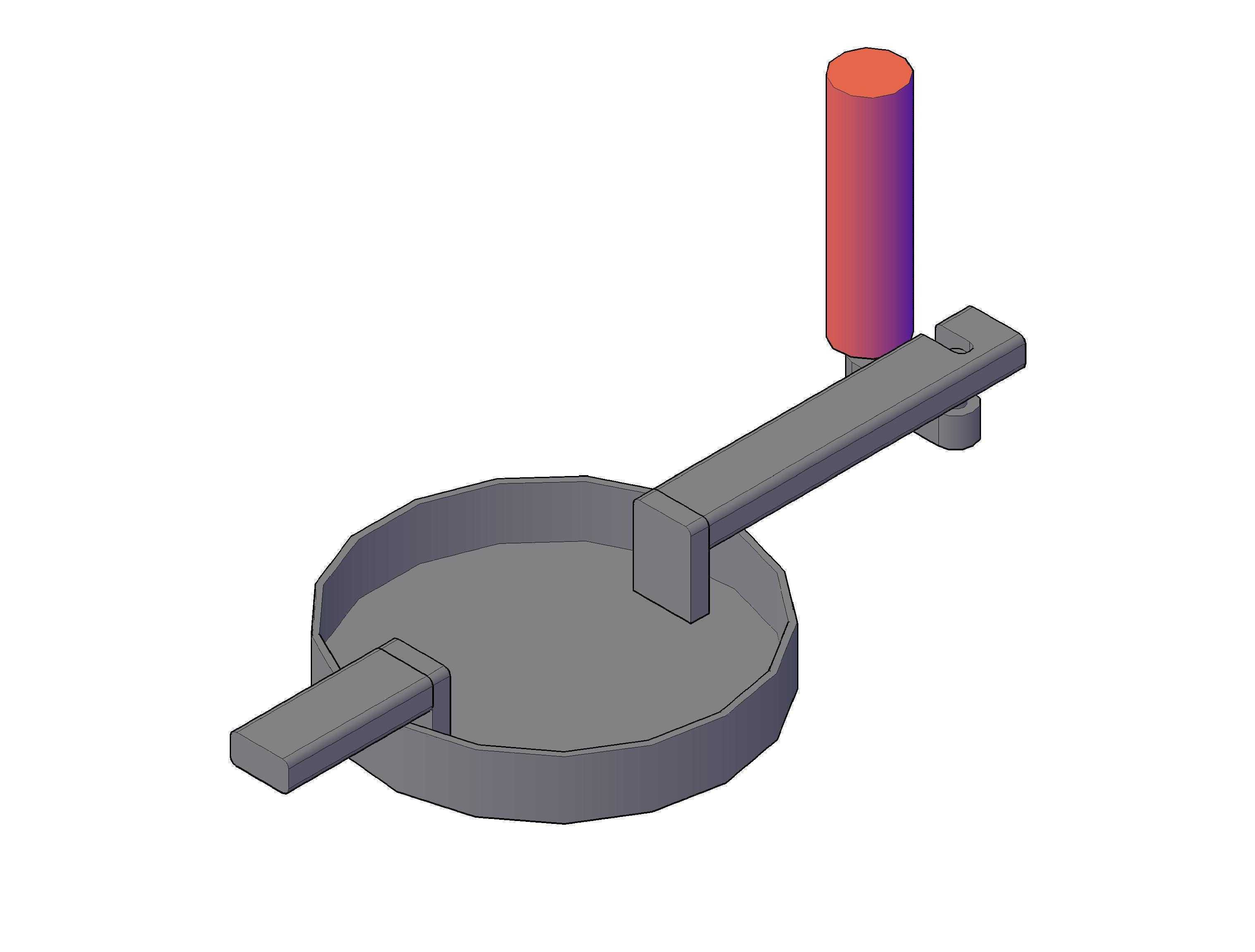

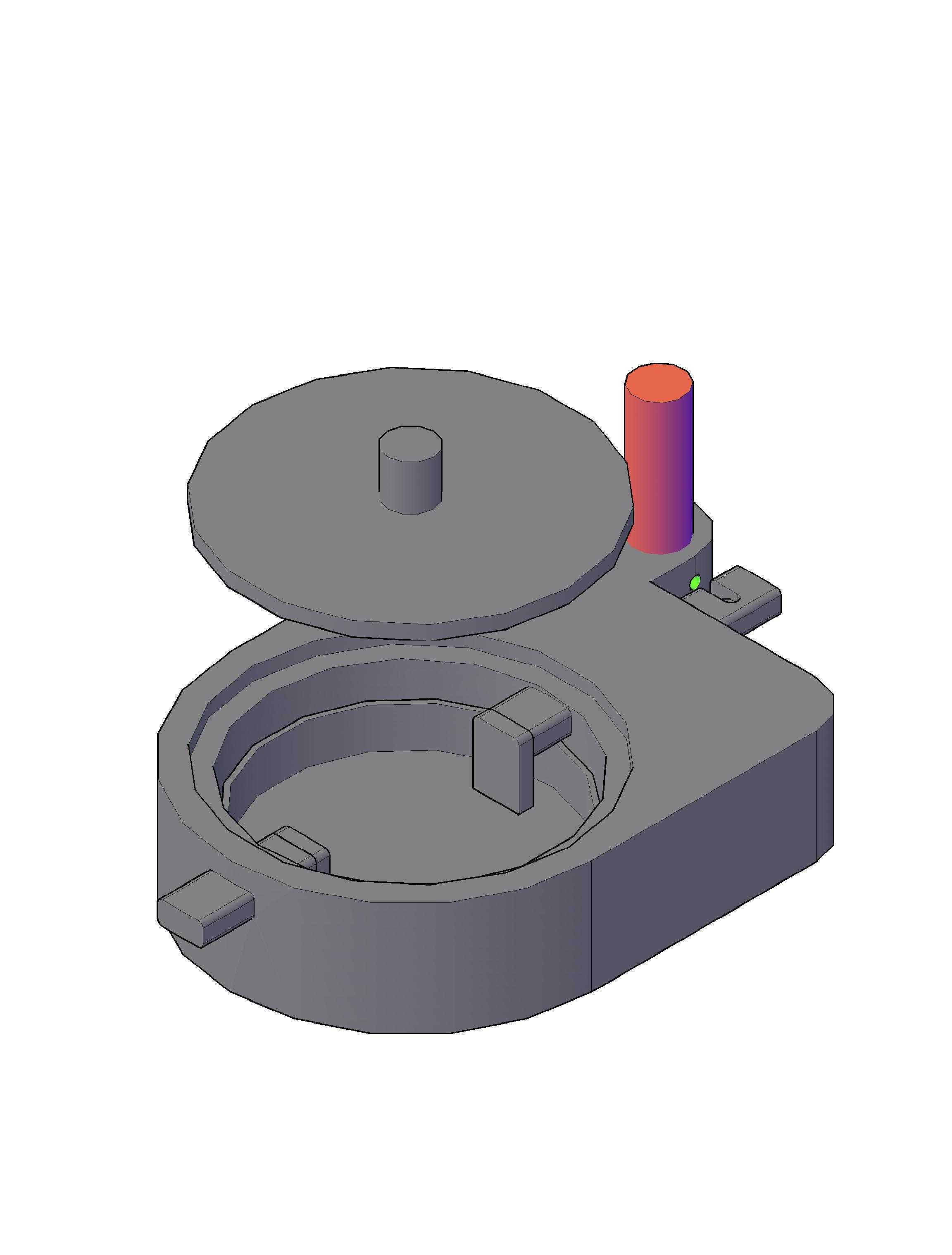

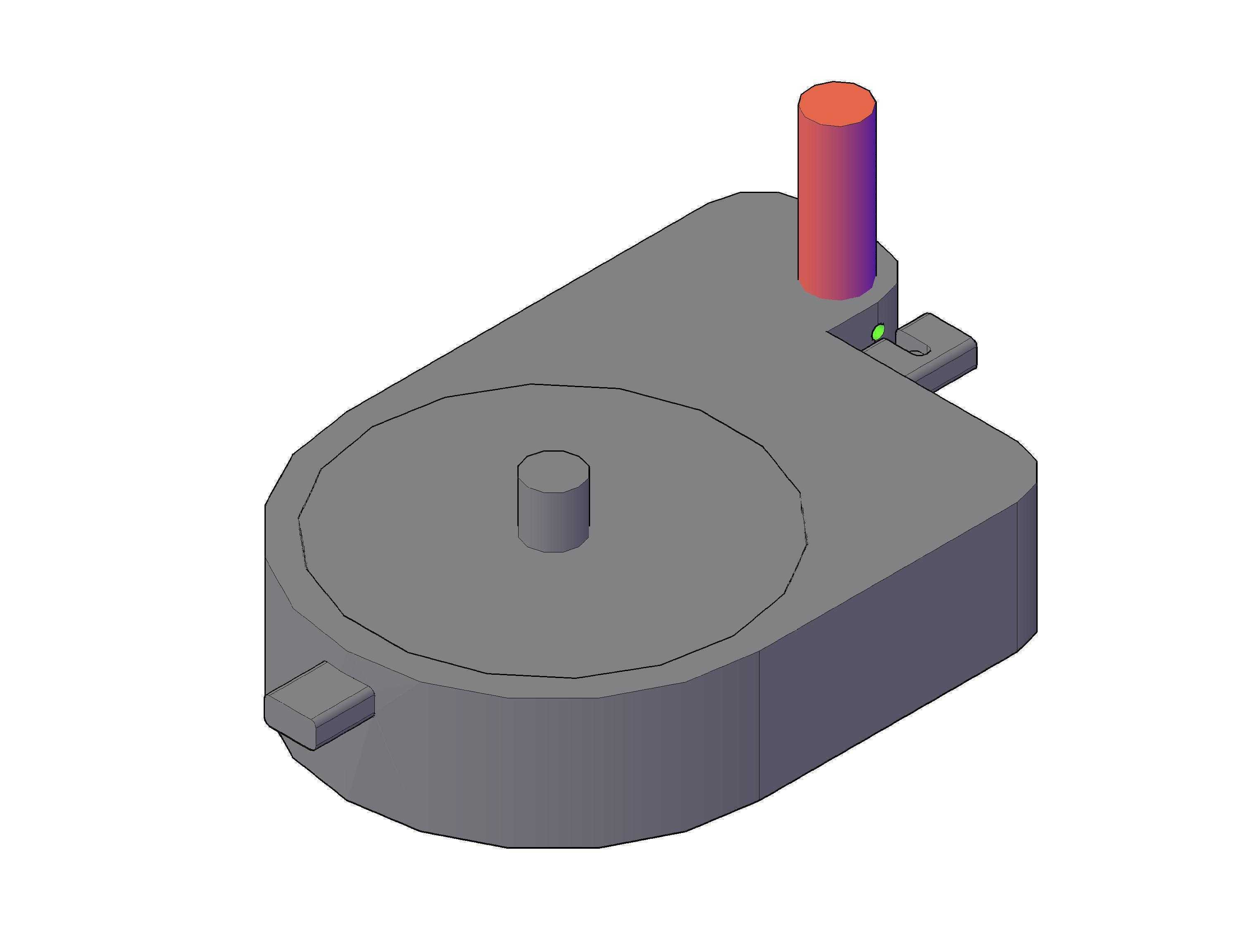

　　顶面沿长度方向依次排布四个独立的圆形培养工位，每个工位对应一套独立的柱状刺激执行件，执行件垂直安装在工位侧方的定位槽内，输出端可精准对准培养工位的中心区域，能够对工位内种植的干细胞施加可控的周期性机械压应力或拉应力，刺激参数可根据实验需求独立调整，四个工位可同步运行也可单独设置参数，满足不同刺激梯度的对照实验需求，避免多组实验分批操作带来的环境误差。每个工位旁侧设置独立的小型定位凸台，用于固定配套的细胞培养小室，防止刺激过程中培养室移位导致的施力点偏移，凸台尺寸适配主流商用的6孔板单孔尺寸，也可兼容定制化的PDMS培养腔室，无需额外加工转接件即可快速装夹。

　　工位阵列的左侧预留矩形嵌入式安装位，用于安装小型状态显示屏，可实时显示每个工位的运行参数、刺激时长、循环次数等信息，显示屏采用下沉式安装，表面与基座顶面齐平，避免清洁消毒时液体渗入设备内部，也不会遮挡操作人员的手部操作空间。显示屏下方排布三行三列共九个方形操作按键，按键采用微凸的薄型设计，键程短、触发力度小，戴乳胶手套操作时也能准确触发，不会出现按键卡滞或者误触的情况，按键功能覆盖参数设置、启停控制、工位切换等常用操作，逻辑层级简单，实验人员无需长时间培训即可快速上手。

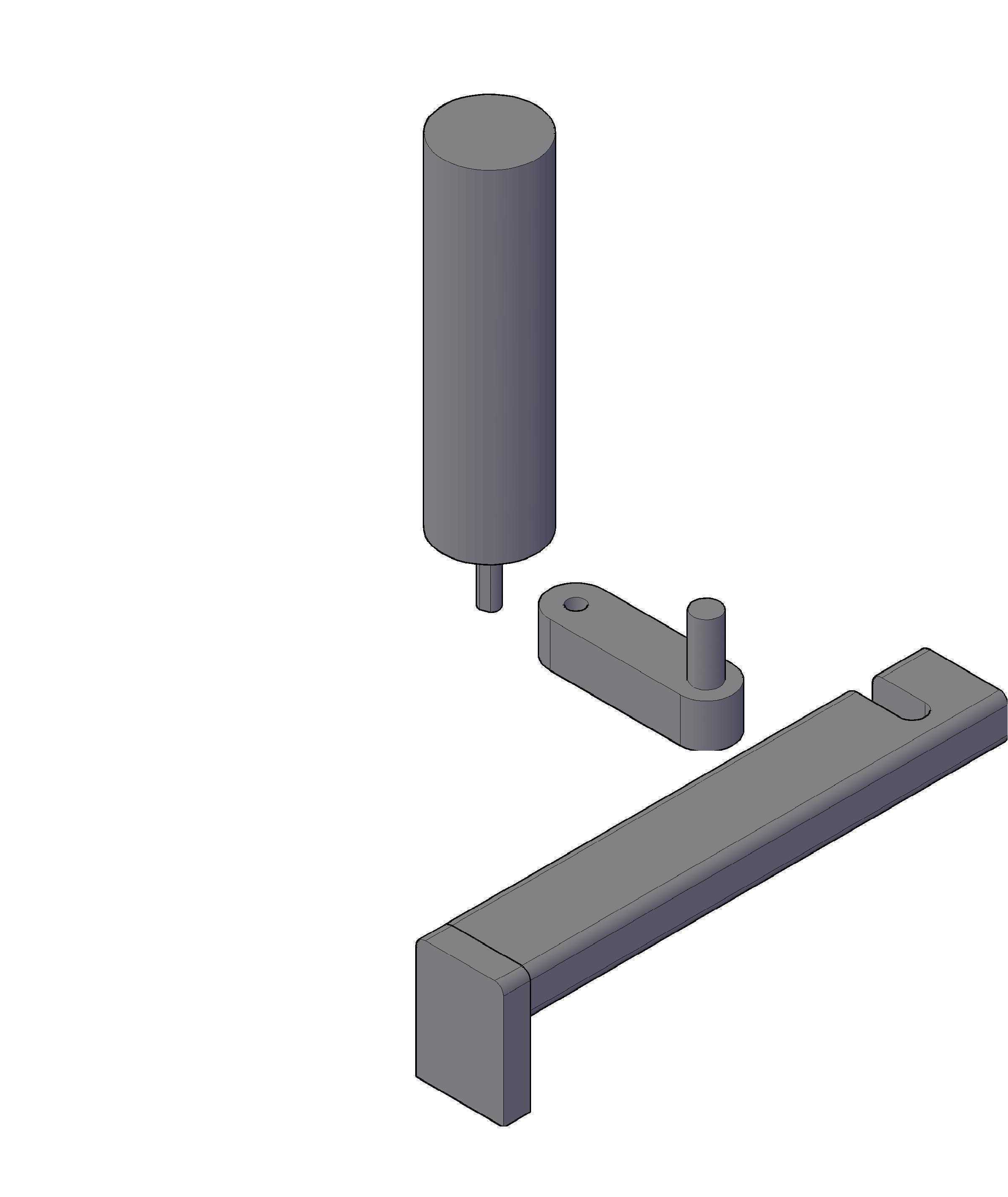

　　设计阶段充分考虑细胞实验的无菌操作要求，整个基座顶面无外露的螺丝或者拼接缝隙，所有接缝处都做了圆弧过渡处理，可直接使用75%酒精或者紫外照射进行表面消毒，不会存在清洁死角。刺激执行件的外露部分采用耐腐蚀的医用级不锈钢材质，可耐受反复的高温高压灭菌处理，每次实验后可快速拆卸更换，避免不同批次实验之间的细胞交叉污染。四个刺激柱的安装座都设计了快拆结构，不需要工具即可手动完成拆装，更换不同规格的刺激头就能适配不同的施力模式，比如平面压头用于施加均匀压应力，柱状压头用于局部定点刺激，满足不同研究方向的实验需求。

　　从结构强度角度看，基座内部设置纵横交错的加强筋，在控制整体重量的前提下保证顶面的平面度，即使长期满工位运行，基座也不会出现翘曲变形，保证每个工位的施力精度偏差控制在允许范围内。设备的供电与控制模块全部内置在基座内部，仅在侧面预留一个电源接口和数据传输接口，走线简洁，不会在超净台内造成线缆杂乱的问题，数据接口可连接电脑导出实验过程的参数记录，方便后续实验数据的整理与分析。

　　这类装置的应用场景覆盖骨科、运动医学、组织工程等多个研究方向，除了肌腱细胞诱导之外，更换对应的培养腔室和刺激参数，也可用于软骨细胞、成骨细胞的力学刺激研究，以及医用生物材料的力学相容性测试。相比传统的单通道细胞力学加载设备，四工位并行的设计可大幅提升实验效率，相同时间内可完成多组平行样的处理，降低实验的时间成本，同时一体化的设计减少了外接设备的数量，节省了宝贵的超净台操作空间，适合高校实验室、医院科研中心等场地有限、实验样本量较大的使用场景。在建模过程中，所有零件的装配间隙都按照实际工程公差设置，按键与安装孔的间隙、刺激柱与导向孔的配合间隙都经过反复校核，既保证活动部件的运动顺畅，又不会出现间隙过大导致的晃动问题，所有圆角、倒角的尺寸都符合医用设备的安全设计规范，不存在尖锐棱角，避免操作过程中划伤实验人员或者刮破实验手套。
