GP19气动夹持器结构设计

　　这款GP19气动夹持器是面向自动化产线工件夹持工位开发的执行部件，在3C电子小零件装配、小型五金件机加工上下料、精密零部件检测工位的物料转运环节都有广泛适配空间，区别于普通平口夹持元件，该结构采用双夹块同步对向运动的布局，能在有限安装空间内实现稳定的双侧夹持动作，避免单臂夹持带来的工件偏载、定位偏移问题。

　　从实际使用场景来看，这类夹持器常配套安装在直线模组滑台、SCARA机器人末端执行位，也可固定在专用工装台面上作为定位夹紧单元使用，针对规则方形、矩形截面的小型工件适配性极佳，夹持过程中夹块的运动行程经过合理匹配，既不会因为行程过大占用过多安装空间，也能覆盖常规同规格小型工件的夹持尺寸范围，夹块端面预留的安装孔位可根据工件外形更换定制化夹头，比如适配圆弧面工件的V型夹块、适配薄壁件的软质防滑夹块，拓展不同工况的使用需求。

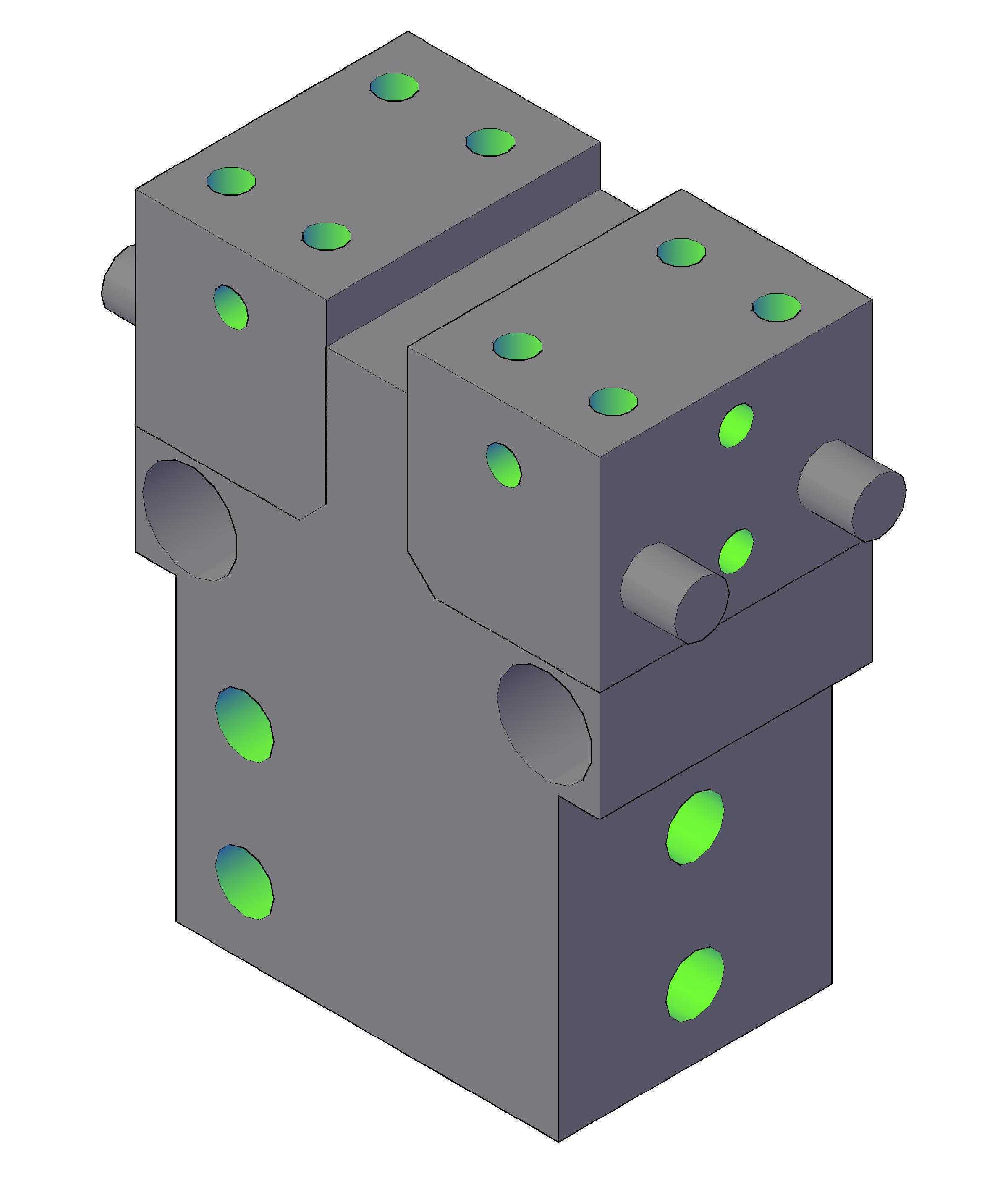

　　设计层面上，整体采用块式叠装结构，主体分为基座、两个滑动夹块、内置气动驱动腔三个核心部分，没有多余的外露杆件结构，整体刚性更强，在频繁往复夹持的工况下能长期保持结构精度，不会因为杆件变形出现夹持对位偏差。夹块与基座的配合面采用精密研磨的滑动导向结构，配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又能避免夹持过程中夹块出现翘头、侧偏问题，保证夹持力均匀作用在工件接触面上。外露的所有安装孔位都做了沉头处理，安装后螺栓头不会突出结构表面，避免在产线运行过程中剐蹭周边管线、工件，也能减少车间粉尘、切削液在结构表面积聚，降低日常维护清理的难度。

　　安装边界方面，整体结构为方正块体布局，底部和侧部都预留了标准安装孔位，支持卧式、立式两种安装方式，可根据产线布局灵活选择固定面，不需要额外设计转接安装板。侧向伸出的气路接口采用标准通用规格，可直接对接车间常规气动管路，不需要定制特殊转接头。结构上预留的多组定位销孔，能在更换夹块或者整体重装时快速复位，保证重复夹持的位置精度，适配需要频繁换型的多品种小批量生产工位。

　　功能特性上，该夹持器采用气动驱动方式，响应速度快，夹持力可通过供气压力进行线性调节，针对不同材质的工件调整合适的夹持力度，既可以夹持硬质金属零件不松动，也能夹持塑料、薄壁类零件不夹伤变形。双夹块同步运动的设计，让工件在夹持过程中自动对中，不需要额外调整定位基准，能有效缩短工位调试的时间，提升产线换型效率。整体结构没有易损的外露弹性零件，长期运行的故障率更低，日常维护只需要定期在滑动配合面加注润滑脂即可，不需要频繁更换配件。

　　在结构细节处理上，所有棱边都做了倒角处理，避免安装调试过程中划伤操作人员，也能减少应力集中问题，提升结构的长期疲劳强度。夹块上预留的多组安装孔采用等间距布局，适配不同规格的定制夹头安装，不需要二次钻孔攻丝，降低二次改造的工作量。内置的气动密封结构采用耐磨损的密封件，适配车间常规的压缩空气气源，在有少量切削液、粉尘的加工车间环境下也能稳定运行，不会因为杂质进入气腔出现密封失效、动作卡滞的问题。
