垂直轴螺旋式风力机叶轮结构设计

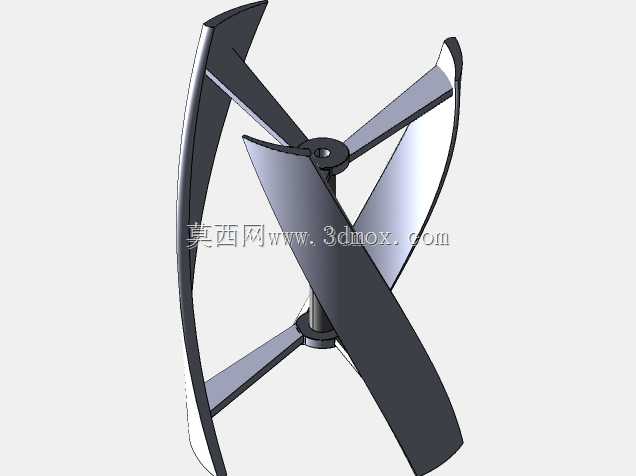

　　这款垂直轴布置的螺旋式叶轮，是小型分布式风力发电设备的核心做功部件，和常见的水平轴风机叶轮不同，它不需要对风机构就能捕获任意方向的来流风能，在城市楼宇间隙、山区乱流区域、牧区户用供电场景、海岛离网供电点位都有很强的适配性，不会因为风向频繁变化出现偏航系统的额外功耗，也不会因为紊流来流导致叶片受力突变产生结构疲劳。从结构设计逻辑来看，三片曲面叶片沿中心转轴周向均布，叶片采用螺旋扭曲的翼型截面，沿着轴向高度方向连续扭转，这种设计能让叶片在旋转一圈的过程中，不同高度位置的翼型始终有合适的攻角切入来流，避免传统直叶片垂直轴风机在特定方位角出现的扭矩死区，让输出扭矩更平顺，降低转轴的脉动载荷，也能减少运行过程中的气动噪音，

　　适合对噪音敏感的居民区周边部署。叶片的外沿通过弧形连接筋和中心轮毂形成闭环支撑，不是传统悬臂式叶片结构，这种设计能大幅提升叶片的整体刚度，在强阵风工况下，叶片的形变量能控制在安全范围内，不会因为悬臂过长出现叶片根部应力集中导致的断裂问题，也不需要额外在叶片内部布置过多加强筋，能有效控制叶轮整体重量，降低启动风速阈值，在每秒2.5米左右的低风速下就能启动旋转，适配低风速区域的风能捕获需求。中心轮毂采用上下双轴承位的同轴设计，安装时直接和发电机的输入转轴配合，上下两个安装端面的同轴度公差控制在0.02毫米以内，能避免旋转过程中出现偏心振动，延长轴承和发电机的使用寿命。轮毂上的安装孔采用沉孔设计，紧固件安装后不会突出轮毂表面，

　　避免旋转过程中突出件产生额外的气动阻力。从安装边界来看，这款叶轮的旋转外径适配100瓦到300瓦功率段的小型垂直轴风机，整体轴向高度和旋转直径的比例控制在1.2:1，安装时只需要保证叶轮下方和发电机上端盖留有10毫米以上的安全间隙，叶片外沿和周边围挡、建筑结构的距离大于叶轮半径的0.8倍，就能避免叶尖扰流和周边障碍物产生的气流干涉，保证风能捕获效率。叶片的翼型选用了低雷诺数下升阻比表现优异的对称翼型，不管来流从哪个方向作用在叶片表面，都能产生稳定的切向分力驱动转轴旋转，不会因为风向反转出现叶轮反转的问题，配套的整流充电模块不需要额外设置转向识别电路，简化了整套风电系统的电路结构。在实际运维场景中，这种三片式螺旋结构的叶轮，

　　单叶片可以独立拆卸更换，如果出现单片叶片意外损坏，不需要整体拆解叶轮，只需要松开对应叶片和轮毂、外沿连接筋的紧固件就能完成替换，降低户外运维的工作量。和同功率段的水平轴风机叶轮相比，这款叶轮的重心完全落在转轴中心线上，旋转过程中陀螺效应更小，对支撑塔架的抗扭强度要求更低，塔架可以采用更轻量化的型材制作，降低整套离网供电系统的部署成本。在高海拔低温环境下，叶片的曲面造型不容易出现积雪覆冰的问题，扭曲的表面会让积雪在自身重力和旋转离心力作用下自然滑落，不会因为叶片表面积冰导致动平衡失效，适合高海拔牧区、山区的长期无人值守运行。设计过程中对叶片的壁厚做了梯度优化，靠近轮毂连接位置的壁厚适当加厚，承受主要的离心载荷和气动弯矩，叶片中段和外沿位置的壁厚逐步减薄，在保证结构强度的前提下尽可能降低转动惯量，让叶轮在风速突变时能快速响应转速变化，提升风能利用效率，也能降低强风下的超速风险，配合风机的电磁刹车系统，能在每秒35米的极端风速下保持结构完整性，不会出现叶片飞脱的安全问题。
