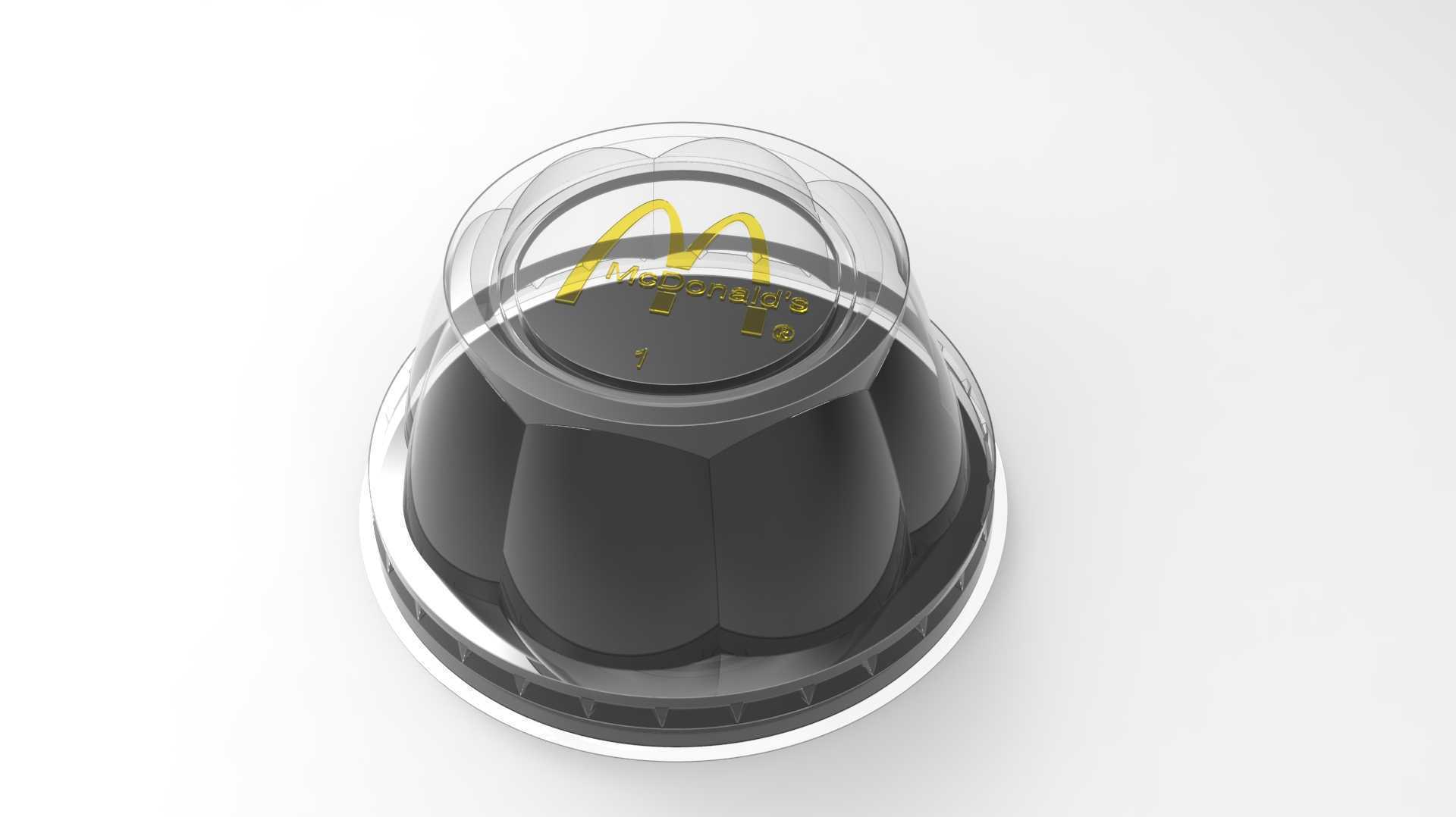

麦当劳圣代冰淇淋杯外观结构设计

　　这款餐饮用冷饮盛装杯的三维结构设计，核心围绕连锁快餐门店的圣代产品盛装需求展开，日常应用场景覆盖麦当劳线下门店堂食、外带的冰淇淋产品盛放环节，同时适配自助取餐、外卖配送的多场景使用要求。从实际使用功能来看，杯体需要同时满足-18℃左右冷冻冰淇淋的盛装稳定性、手持握持的防滑性、杯盖扣合的密封性，以及堆叠存储的空间利用率要求，避免冷链存储、配送过程中出现冰淇淋融化渗漏、杯体变形、盖体脱落的问题。设计阶段首先针对杯体的握持手感做了曲面优化，杯身外侧做了多段内凹的瓜棱形曲面结构，既能够增加手持时的接触摩擦力，减少低温凝露导致的手滑脱落风险，也能在杯体堆叠时形成均匀的支撑间隙，避免多个杯体嵌套过紧导致取用困难，适配门店前台快速取杯的操作节奏。

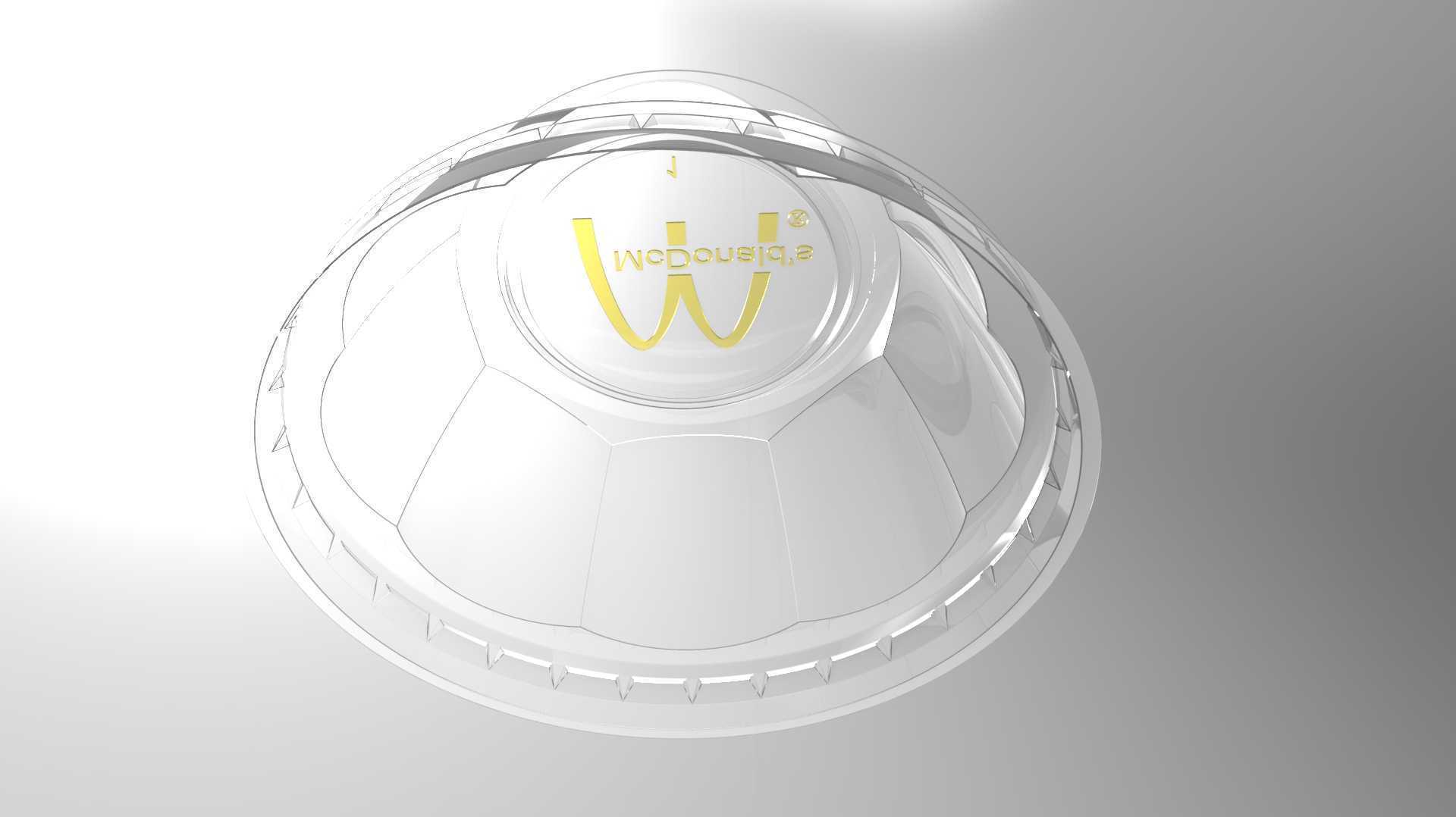

　　杯口位置做了加厚的卷边结构设计，一方面提升杯口的结构强度，避免低温环境下杯口受外力出现开裂变形，另一方面为杯盖的扣合提供稳定的安装边界，杯盖内侧的环形卡扣与卷边结构过盈配合，能够实现可靠的密封效果，减少配送过程中冰淇淋浆液外溢的概率。杯盖采用透明食品级塑料材质，顶部做了与品牌标识匹配的下沉式凹槽设计，既能够印刷品牌标识提升识别度，也能在堆叠放置时为上层杯体提供定位支撑，减少存储时的滑动偏移。杯底做了环形的加厚支撑筋，整个杯体放置在桌面、托盘时的接触面积经过反复校核，保证放置稳定性的同时，减少杯底与接触面的吸附力，避免顾客拿取时杯底粘连带倒饮品。从尺寸边界来看，杯体的整体容量匹配门店标准圣代的盛装分量，杯身最大外径适配常规的杯架尺寸，

　　满足车载杯架、外卖箱分格的放置要求，整体高度控制在单手握持的舒适区间，顾客手持食用时不会因为杯身过高导致握持费力。结构设计上充分考虑了注塑成型的工艺要求，所有曲面过渡位置都做了均匀的圆角处理，避免出现壁厚突变导致的注塑缩痕、应力集中问题，拔模角度经过合理设置，保证注塑生产时能够顺利脱模，提升量产时的良品率。杯壁的厚度控制在兼顾结构强度与材料成本的区间，既能够承受低温冷冻环境下的材料脆化影响，也不会因为壁厚过大导致材料浪费、成型周期过长。针对外带场景的使用需求，杯盖与杯身的扣合位置做了多圈密封筋设计，即使杯体出现小幅倾斜，也能避免融化的冰淇淋液体从扣合缝隙渗漏，同时杯盖预留了适配勺子插入的开口位置，不需要完全打开杯盖即可食用，

　　提升食用过程的便捷性。整个模型的曲面构建严格按照实际量产的工艺要求做了拆分，杯体、杯盖分别作为独立的结构件做了装配干涉检查，保证两个零件装配后间隙均匀，扣合力度处于合适的区间，既不会因为扣合过紧导致顾客难以打开，也不会因为扣合过松导致运输过程中脱落。在结构校核阶段，针对杯体堆叠存储的工况做了承重模拟，单个杯体能够承受上方10个同规格空杯的堆叠压力不会出现变形，适配门店仓储时的多层堆叠存储需求，减少仓储空间占用。针对低温使用场景，材料选型适配食品级耐低温PP材质的特性，所有结构转角都做了应力释放设计，避免低温环境下应力集中导致的杯体开裂。
