带同轴凸台的双层啮合齿轮传动构件

　　在常规的定比传动机构设计中，很多场景下单一齿轮副只能完成固定转速比的扭矩传递，无法在同一转轴上实现时序性的动作触发，这类复合传动需求在小型自动化送料机构、轻工包装设备的间歇进给单元里十分常见。这款带同轴凸台的双层啮合齿轮构件，就是针对这类紧凑安装空间下的复合传动需求设计的，它把齿轮传动的定比扭矩传递和凸轮的时序动作触发功能集成在同一根轴系上，不需要额外布置独立的凸轮安装位，能大幅压缩传动单元的轴向占用空间。

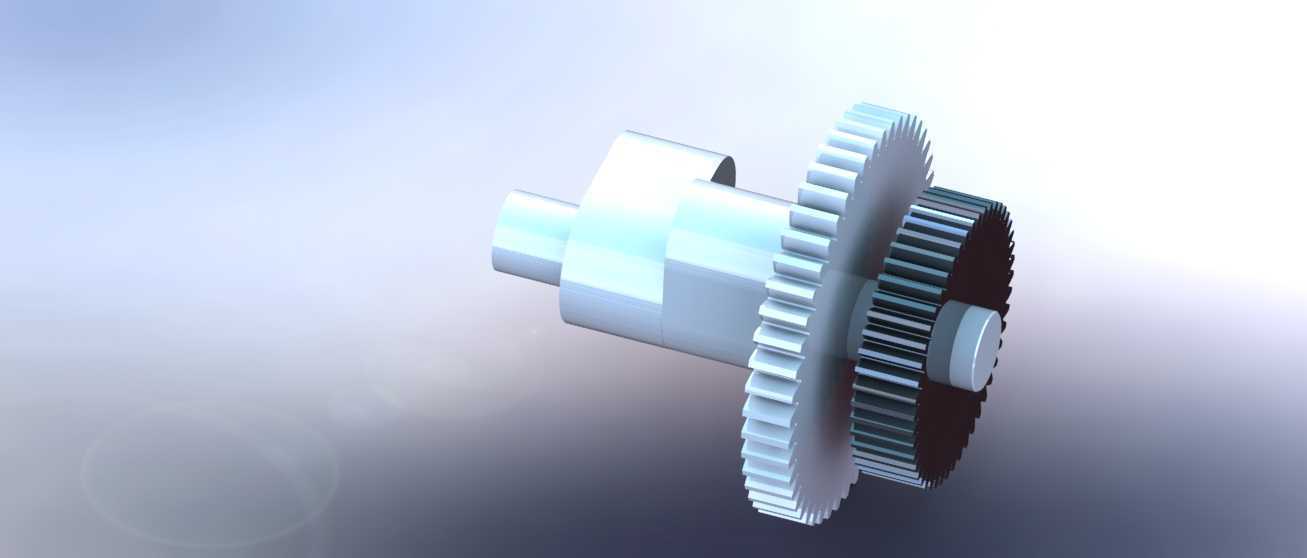

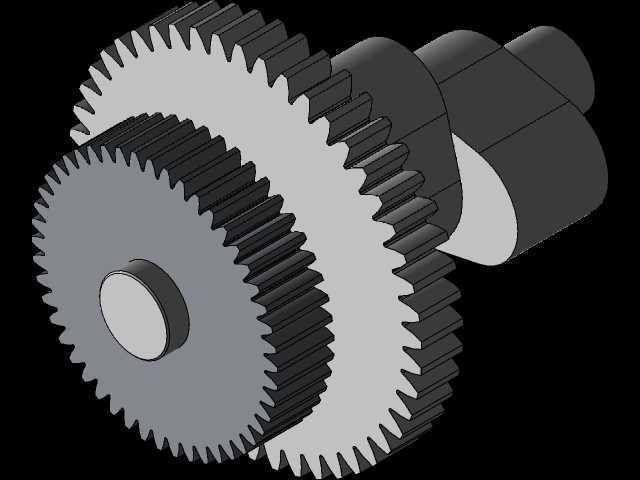

　　从结构细节来看，构件的外层是大模数的直齿圆柱齿轮，齿顶圆、齿根圆的公差按照GB/T 10095.1的7级精度控制，齿面做了等厚设计，啮合时的接触斑点沿齿高方向不小于45%，沿齿长方向不小于60%，能保证和配对齿轮啮合时传动平稳，不会出现偏载导致的齿面异常磨损。和大齿轮同轴布置的内层是小直径的直齿段，两个齿段的分度圆保持严格同轴，径向圆跳动控制在0.02mm以内，保证两层齿轮分别和各自配对件啮合时不会出现运动干涉。构件一端的圆柱形凸台就是集成的凸轮工作面，这个工作面的轮廓曲线是根据配套机构的动作行程设计的，凸台的升程、回程段曲线做了等加速等减速修正，避免从动件运动时出现刚性冲击，在高速运转工况下能有效降低机构的振动和噪音。

　　实际装配时，构件的中心通孔和配套转轴采用H7/k6的过渡配合，轴端的扁位结构用来传递扭矩，不需要额外加装键连接就能保证传动过程中构件和转轴之间没有相对转动，装配时只需要将构件压入转轴对应位置，靠轴肩定位就能保证轴向安装尺寸的准确性，轴向定位的公差可以控制在0.05mm以内，不需要额外调整垫片来补偿安装误差。构件的轴向总长度经过优化，在保证两层齿轮的啮合齿宽、凸轮工作面的有效行程长度的前提下，尽可能压缩了非功能段的轴向尺寸，适配小型设备内部狭窄的安装空间，比如桌面型自动化装配设备的进给传动箱里，这类集成式构件比分开布置齿轮和凸轮的结构能节省至少30%的轴向安装空间。

　　从应用场景来看，这类构件常被用在小型包装设备的送膜机构里，大齿段和动力输入齿轮啮合传递主运动，带动送膜辊完成定长送料，内层小齿段和信号齿轮啮合，用来反馈送料长度的位置信号，同轴的凸轮凸台则在送料到位的节点触发行程开关，完成热封、裁切的动作触发，三个功能在同一构件上实现，不需要额外布置传动链来传递动作信号，整个传动单元的零件数量减少了近三分之一，装配难度和后期维护的工作量都随之降低。在小型文具装配设备的工位转位机构里，这类构件也能发挥作用，大齿段带动转位盘做间歇转动，凸轮凸台在转位到位时触发锁止机构，保证工位定位准确，不会出现过冲或者定位偏移的问题。

　　设计这类构件的时候，需要重点校核几个关键参数：首先是两层齿轮的齿宽和模数匹配，要保证传递额定扭矩时齿根弯曲强度和齿面接触强度满足工况要求，避免长期运转出现断齿或者点蚀问题；其次是凸轮凸台的轮廓和齿轮分度圆的相位关系，必须保证动作触发的时序和齿轮传动的位置精准对应，相位偏差不能超过0.5度，否则会出现动作提前或者滞后的问题，导致设备运行故障；另外还要考虑构件的动平衡，因为是双层齿结构加上偏心的凸轮轮廓，设计时要在非工作面做去重处理，保证构件在额定转速下运转时的动平衡精度达到G6.3级，避免高速运转时产生过大的振动影响整个传动系统的寿命。

　　在安装边界上，构件的最大外圆是外层大齿轮的齿顶圆，安装时要保证齿顶圆和周边的壳体、其他传动件之间留有不小于1.5mm的安全间隙，避免运转时出现刮碰；凸轮工作面和配套的从动件接触端要保证平行度偏差不超过0.03mm，否则会导致从动件磨损不均，影响动作触发的精度；中心通孔的表面粗糙度要控制在Ra1.6以内，保证和转轴配合时的装配顺畅，同时不会因为配合面过于粗糙导致装配后出现偏心问题。这类集成式传动构件相比分体式的齿轮加凸轮结构，不仅减少了零件数量，还消除了分体装配带来的累积误差，整个传动单元的传动精度和运行可靠性都有明显提升，非常适合对安装空间、传动精度都有较高要求的小型自动化设备场景。
