金属卷材加工用悬臂式开卷设备结构

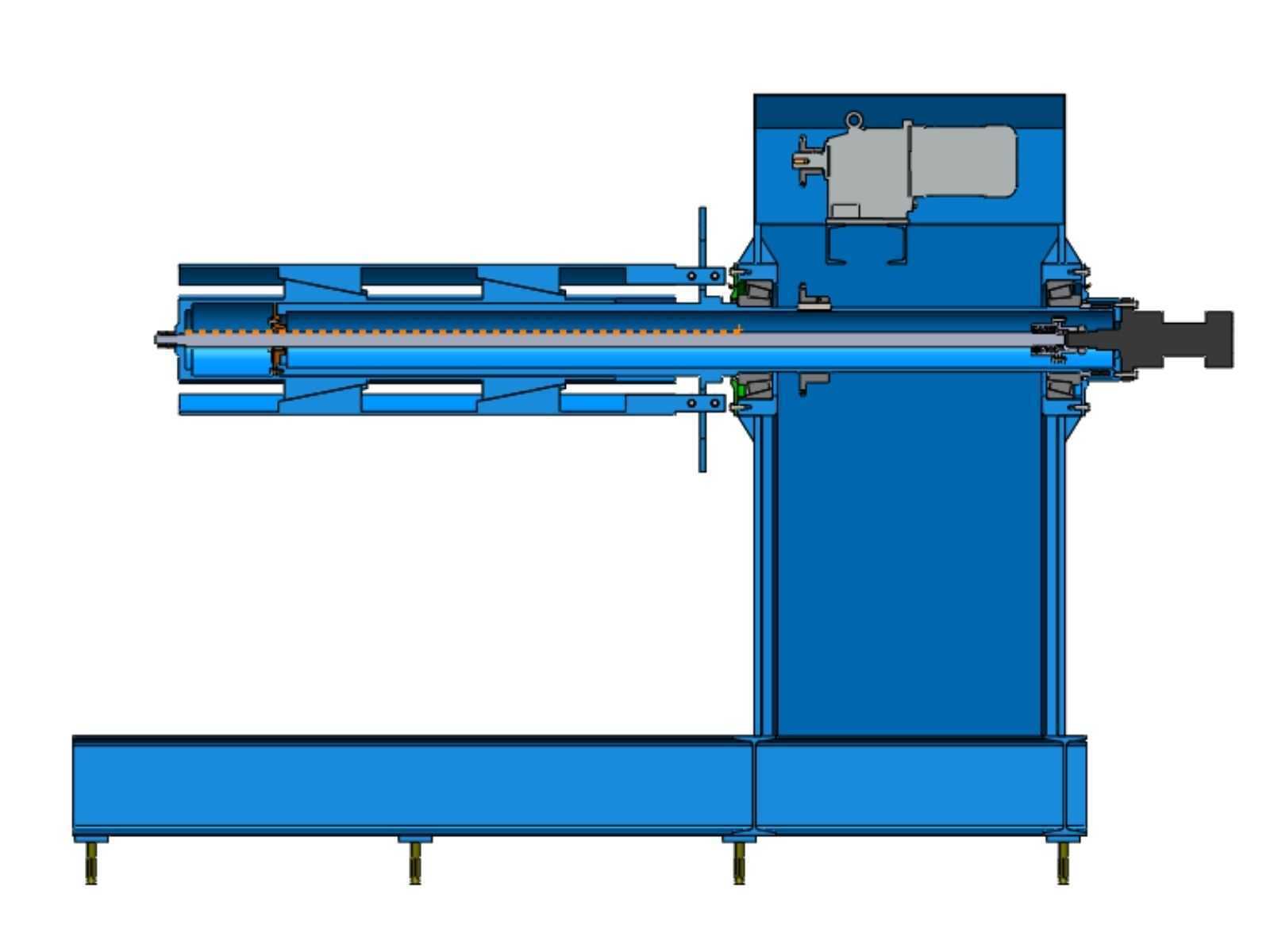

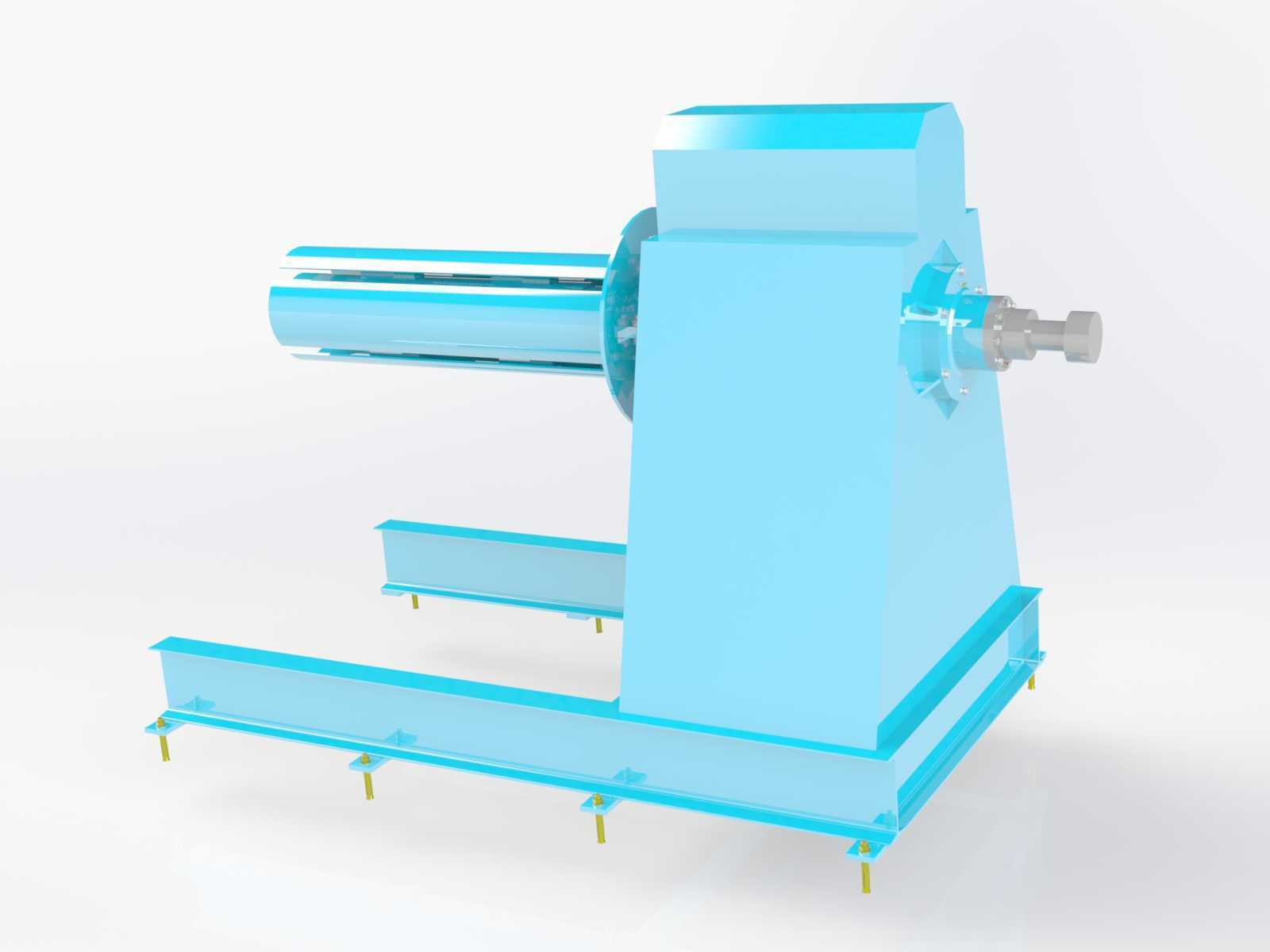

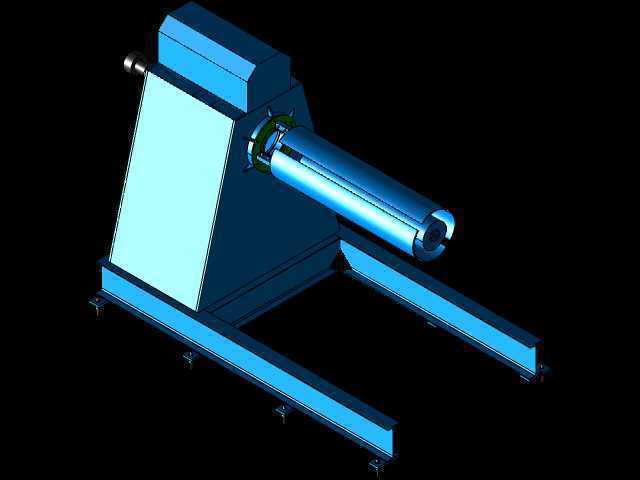

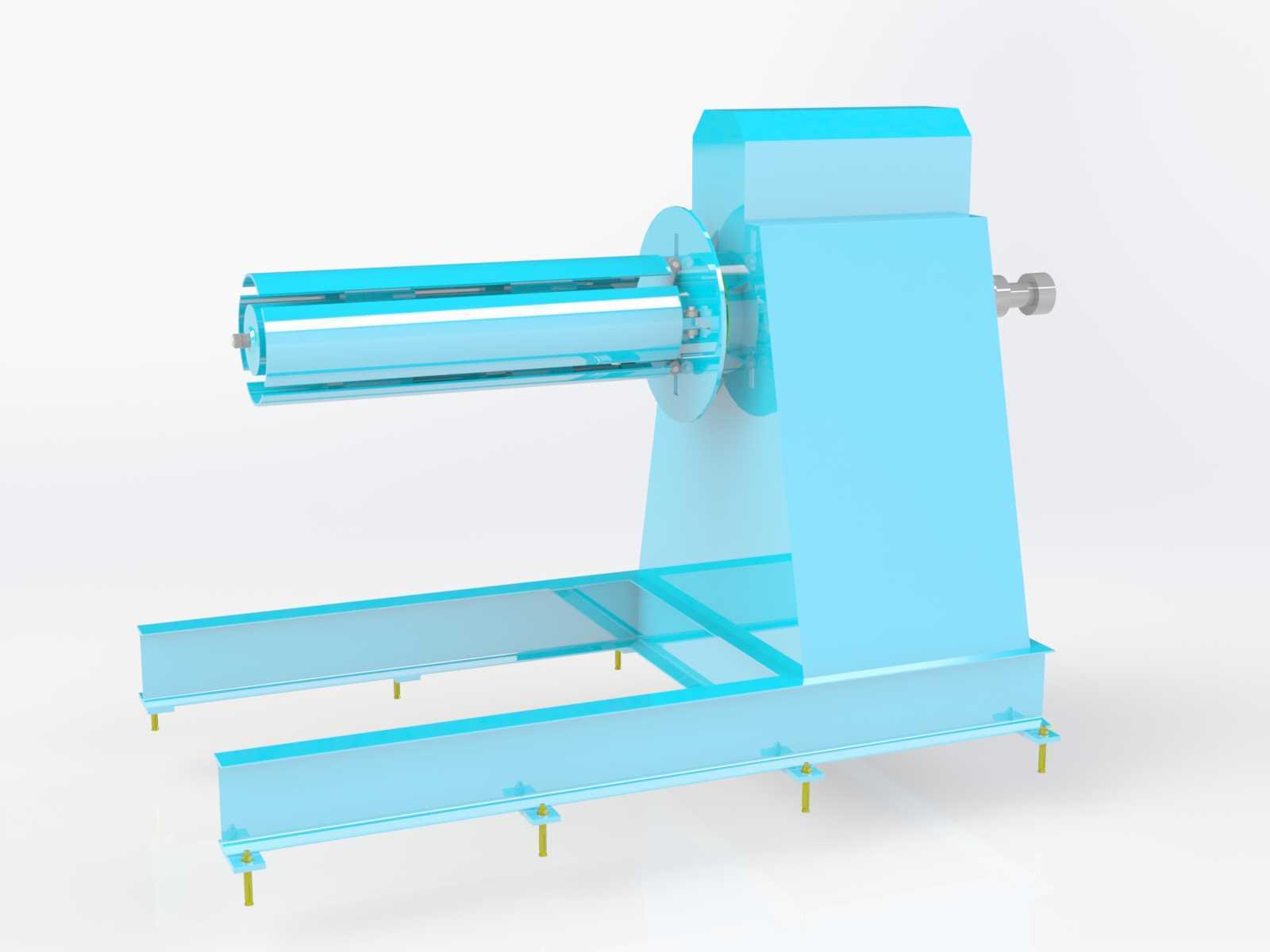

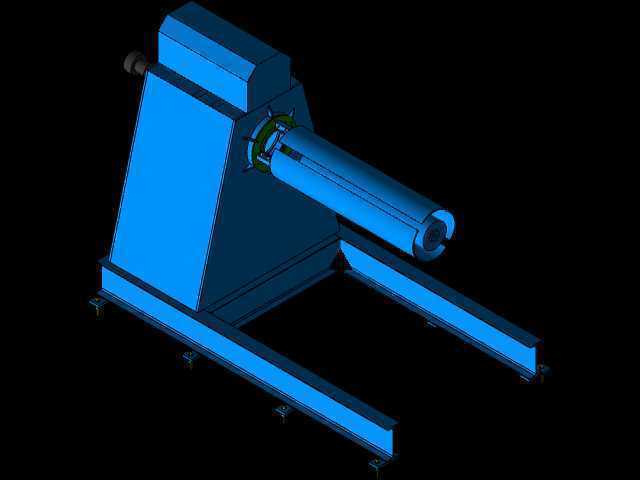

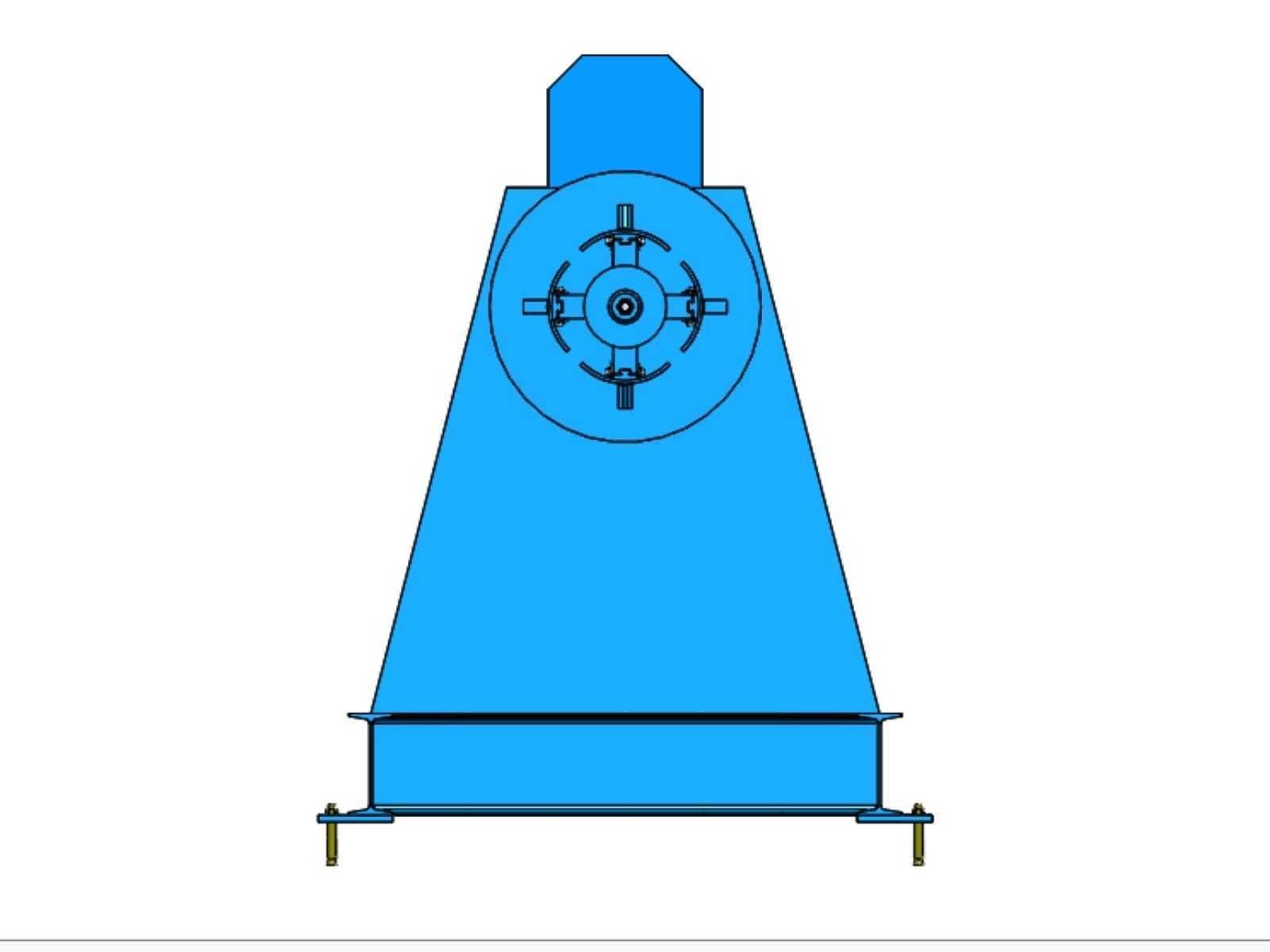

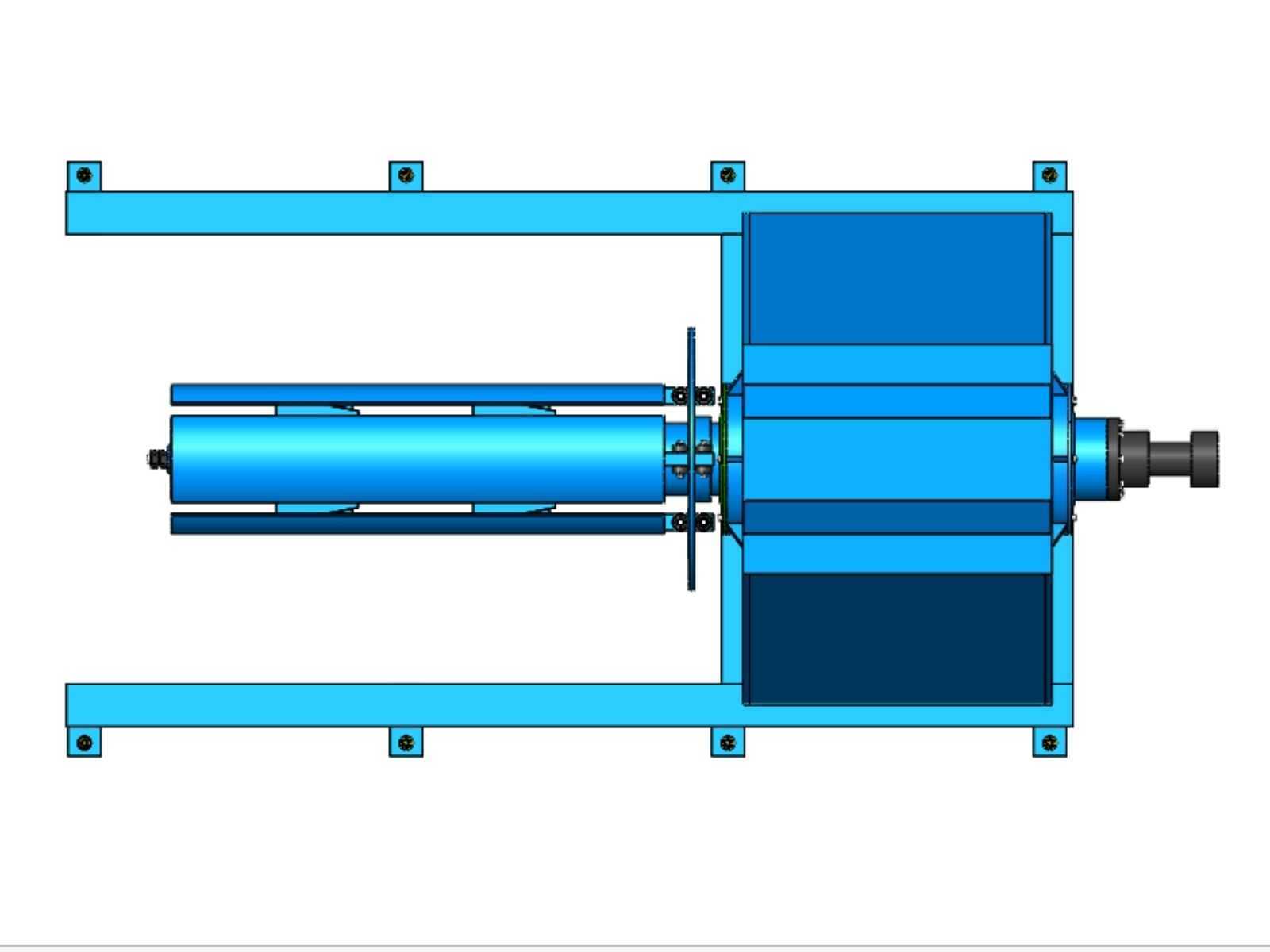

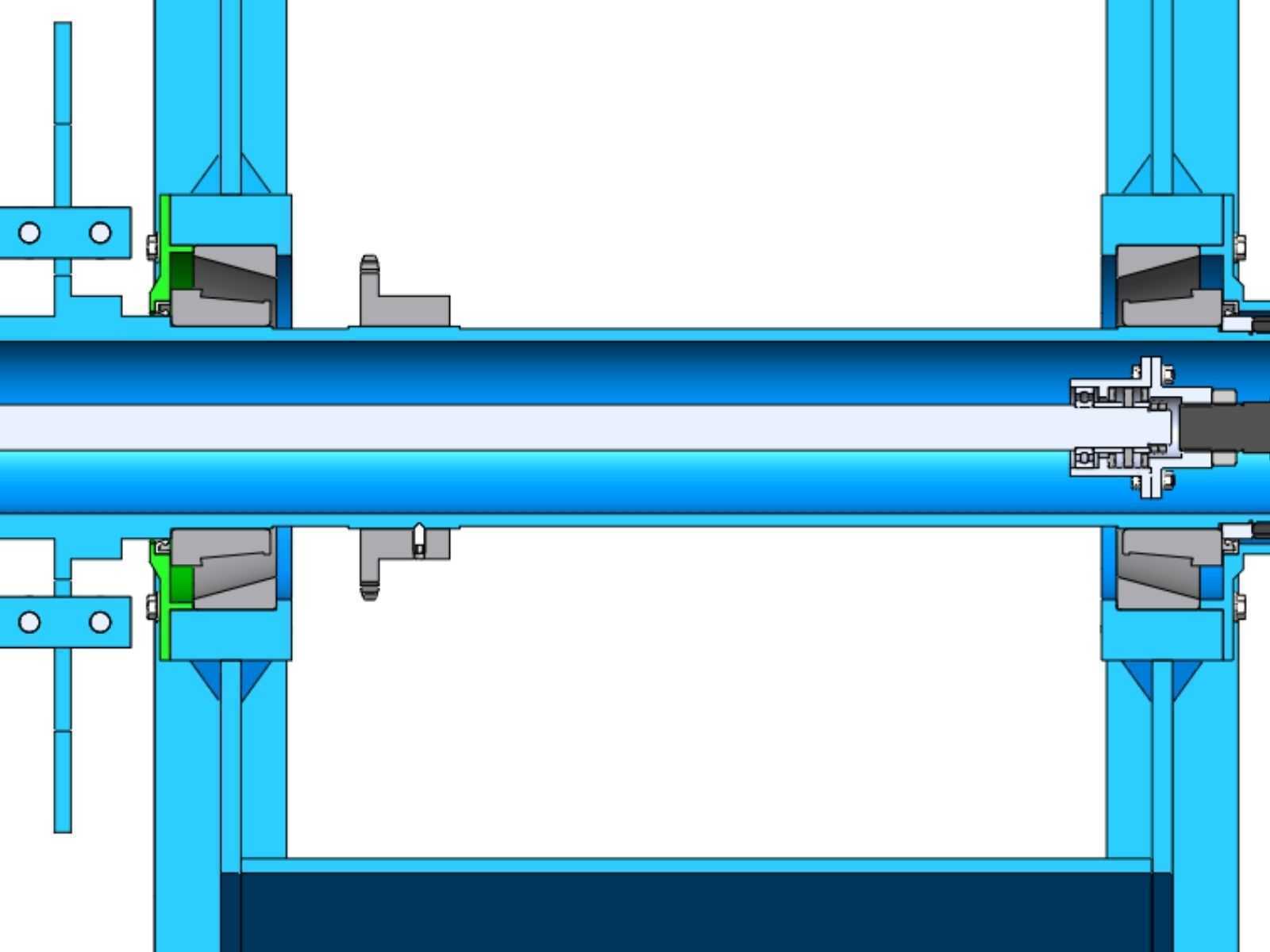

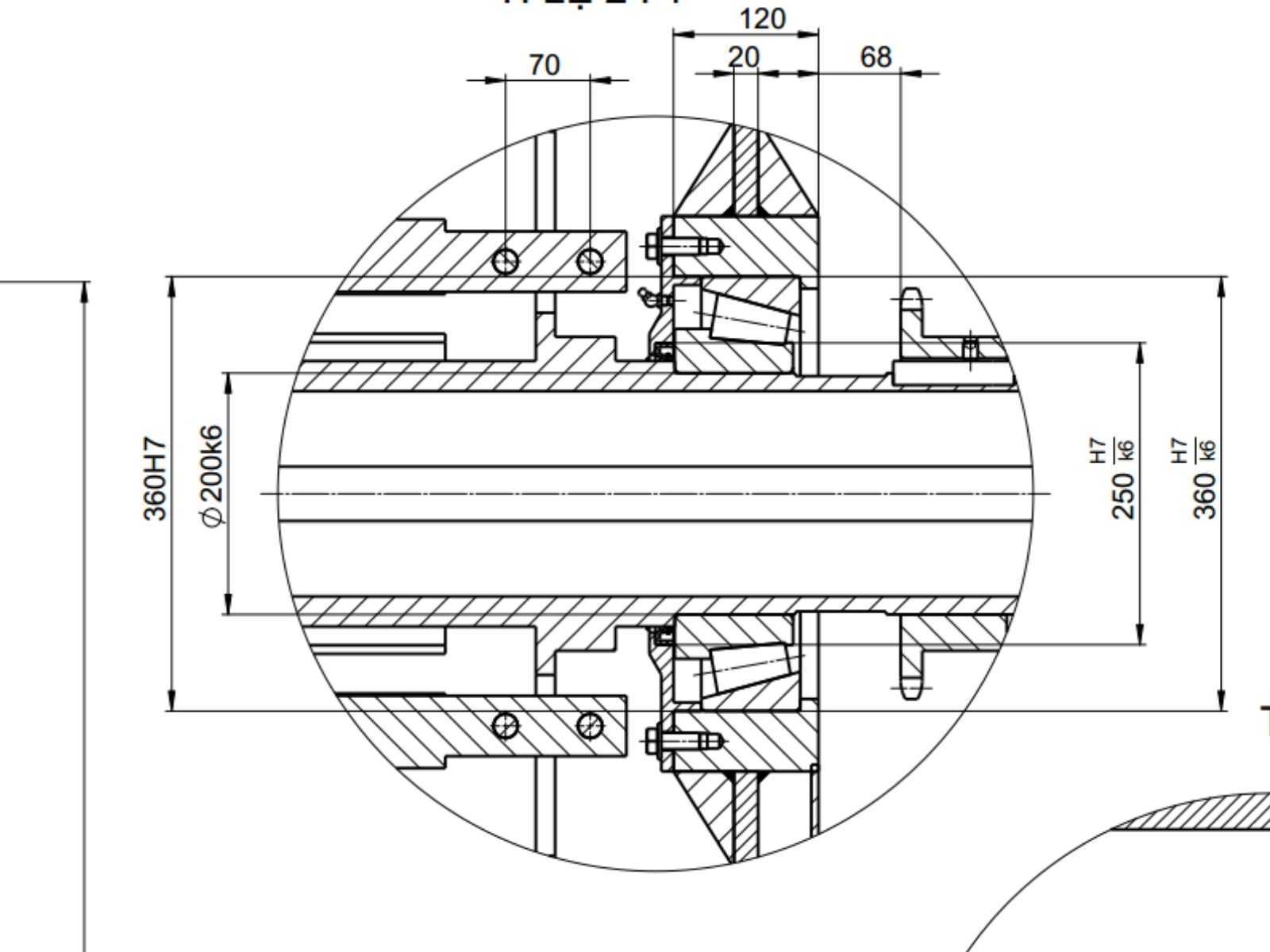

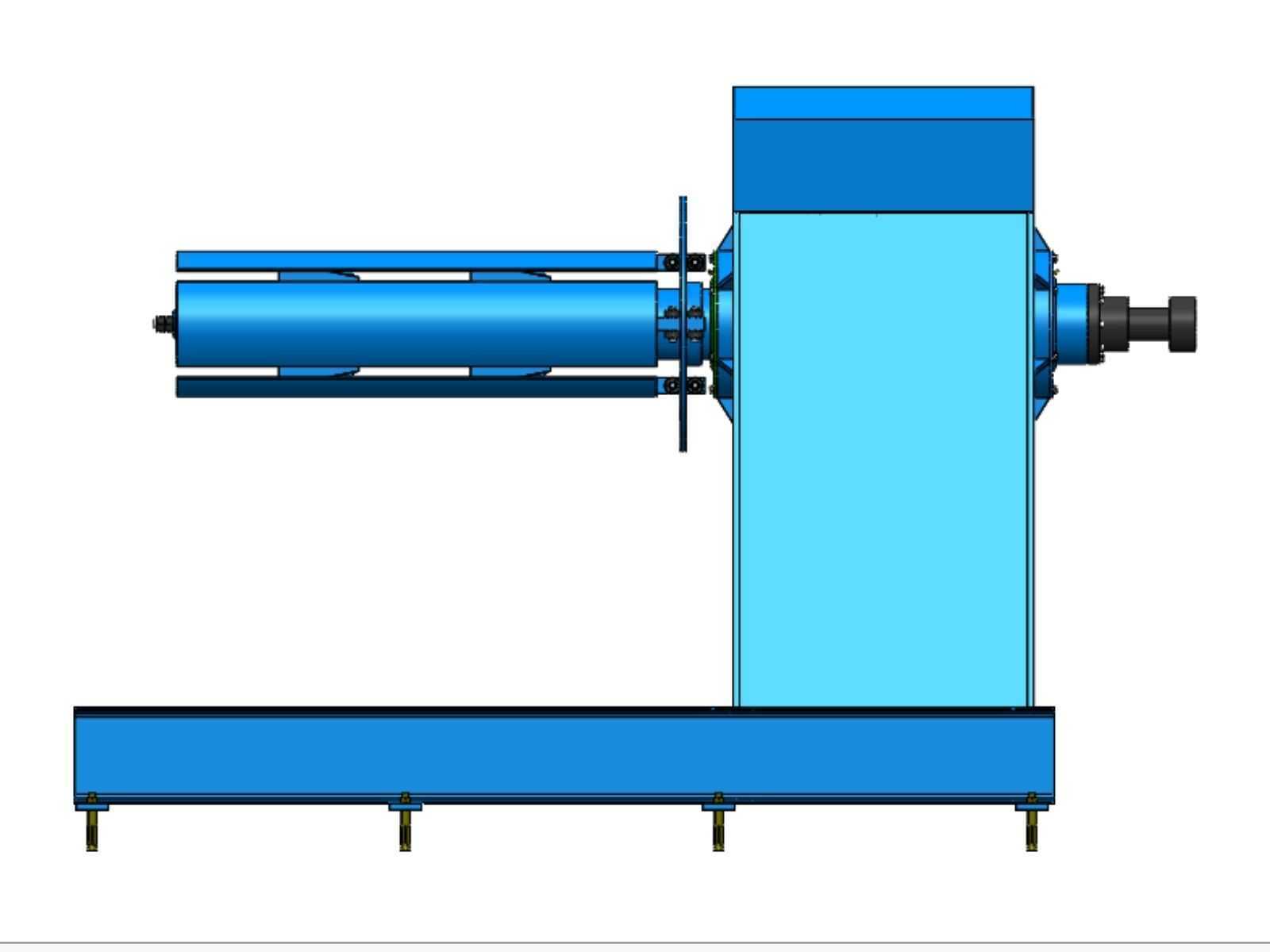

　　在金属板材冲压、剪切、辊压成型的连续生产线前端，开卷设备是衔接上游卷材来料与下游加工工序的核心单元，这套悬臂式开卷结构的设计，完全围绕常规冷轧钢卷、镀锌钢卷的上料放料需求展开，适配板金加工、家电外壳生产、汽车零部件冲压等场景的进料需求，解决整卷金属带材无法直接送入加工设备的痛点。从实际产线布局来看，该设备采用单悬臂支撑的涨缩卷筒结构，安装时需在混凝土地面预留地脚螺栓固定位，底座采用双平行槽钢焊接的长条形框架结构，框架长度方向与带材送进方向垂直，可保证设备承受满卷钢卷重量时不会出现侧倾，地脚支撑点共设置8处，每处都配有调节螺栓，可在安装时微调设备水平度，避免卷筒长期偏载出现轴系磨损。设备核心的涨缩卷筒采用四棱锥轴配合扇形涨块的结构，涨紧范围适配常规508mm内径的工业钢卷，卷筒悬臂端配有可拆式压盖，上料时可通过车间行吊将钢卷套入卷筒，锁紧压盖后驱动内部四棱锥轴向移动，带动扇形涨块径向撑开，从钢卷内孔将整卷材料牢牢固定，避免放料过程中钢卷松脱、跑偏。卷筒的驱动侧集成在立式焊接箱型机座内部，机座采用钢板拼焊后去应力处理，内部预留了传动系统与液压管路的安装空间，动力输出端通过减速机构连接卷筒主轴，可根据下游加工设备的送料速度匹配放料转速，同时配有阻尼制动结构，当下游送料停止时可快速锁止卷筒，避免钢卷因惯性持续放料造成带材堆积、散卷。考虑到不同厚度带材的放料张力需求，该结构在卷筒侧预留了液压驱动接口，涨块的涨紧力可通过液压系统压力调节，

　　针对薄料可适当降低涨紧力避免内孔卷边变形，针对厚板钢卷则提升压力保证夹持可靠性，同时机座上方预留了压料臂的安装位，可根据产线需求加装气动或液压压料辊，在钢卷外层带材松脱时压住料头，避免带材弹开伤人。从安装边界来看，设备底座的纵向长度覆盖钢卷最大宽度的支撑需求，可适配宽度1500mm以内的金属卷材，卷筒中心距地面的安装高度经过匹配常规送料线的进料高度设计，无需额外搭建过高的上料平台，车间常规3吨行吊即可完成钢卷上料作业，设备整体的横向占地宽度仅需预留卷筒长度加机座厚度的空间，不会在产线前端占用过多车间面积，适合中小型冲压车间、剪切加工门店的产线布局。设计过程中特意简化了冗余的辅助结构，没有配置复杂的自动上料台车，而是保留核心的涨紧、

　　驱动、制动功能，一方面降低设备制造成本，另一方面减少故障点，对于来料批量稳定、上料频次适中的加工场景，这种结构的维护成本远低于全自动开卷线，日常仅需定期检查主轴轴承润滑、液压管路密封情况即可长期稳定运行。在实际使用场景中，该设备可单独配合剪板机完成钢卷定长剪切下料，也可与整平机、送料机组成冲压自动化生产线，将成卷的金属带材持续展开送入后续加工工位，替代人工拆卷、送料的作业模式，大幅降低一线操作人员的劳动强度，同时避免人工送料过程中带材划伤、磕碰的安全隐患。卷筒的悬臂结构设计也兼顾了上料效率，相比双支撑式开卷机，无需拆卸侧端支撑轴即可完成钢卷吊装，上料辅助时间可缩短近40%，对于多规格小批量的卷材加工场景，

　　换卷效率的提升可直接带动整条产线的产能提升。机座与底座之间采用焊接连接，整体刚性经过有限元校核，在承受最大卷重负载时，卷筒悬臂端的径向跳动量控制在允许范围内，可保证带材送进过程中不会出现上下窜动，避免后续整平、冲压工序出现带材跑偏、尺寸超差的问题。设备的液压管路全部沿底座内侧布置，外部加装防护槽板，避免车间内工件掉落、叉车剐蹭损坏管路，电气接线口统一设置在机座侧下方的接线盒内，现场布线时可直接从地面走线槽接入，无需在设备上额外开孔固定线路。针对钢卷放料过程中可能出现的带材表面划伤问题，扇形涨块的外圆弧面都做了倒角处理，涨紧后与钢卷内孔的接触为面接触，不会出现尖锐棱边硌伤带材内层的情况，对于表面质量要求高的彩涂卷、镜面不锈钢卷，也可在涨块表面加装聚氨酯护套，进一步降低接触损伤的概率。
