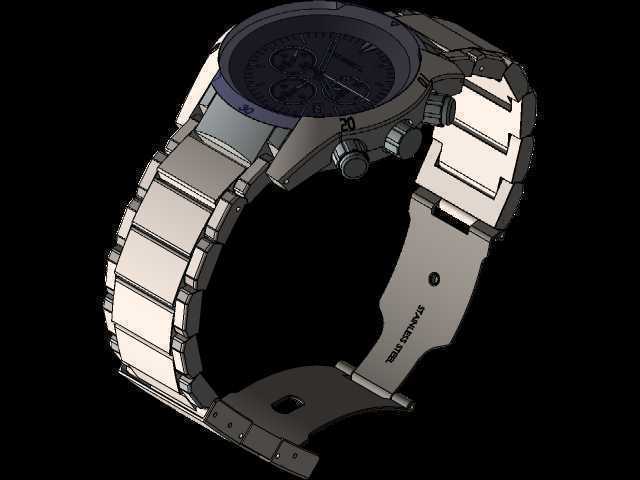

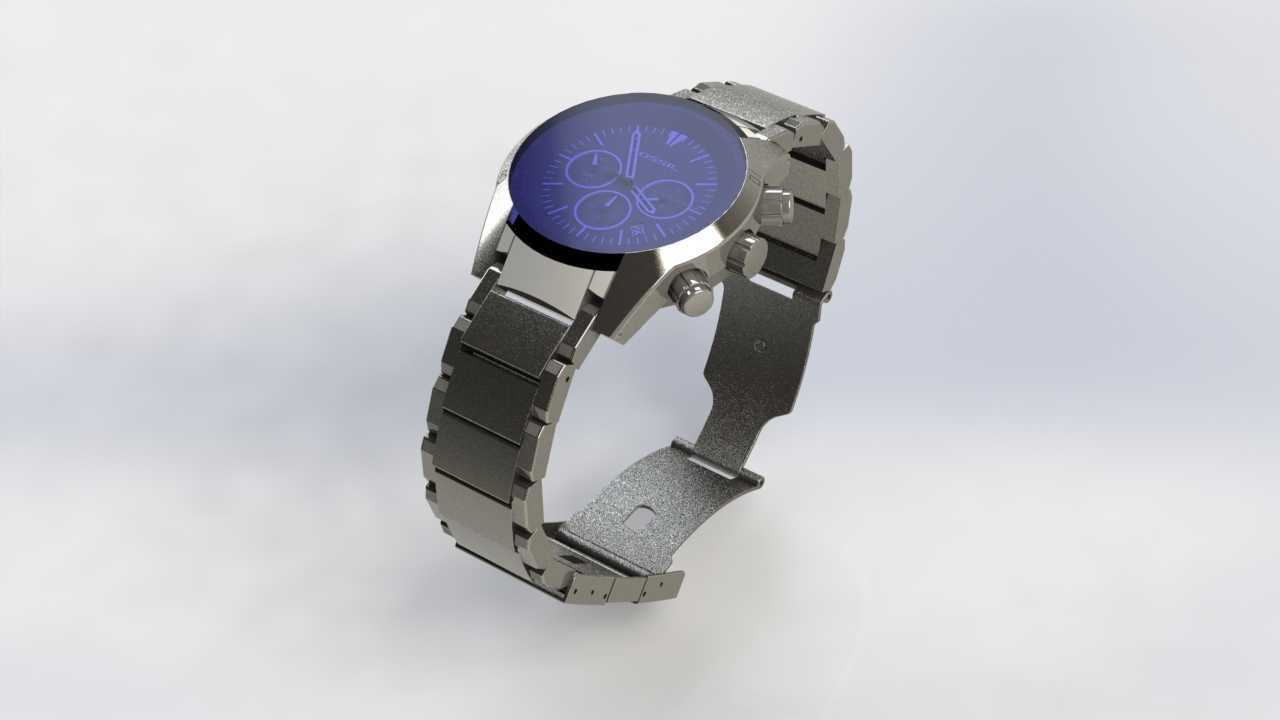

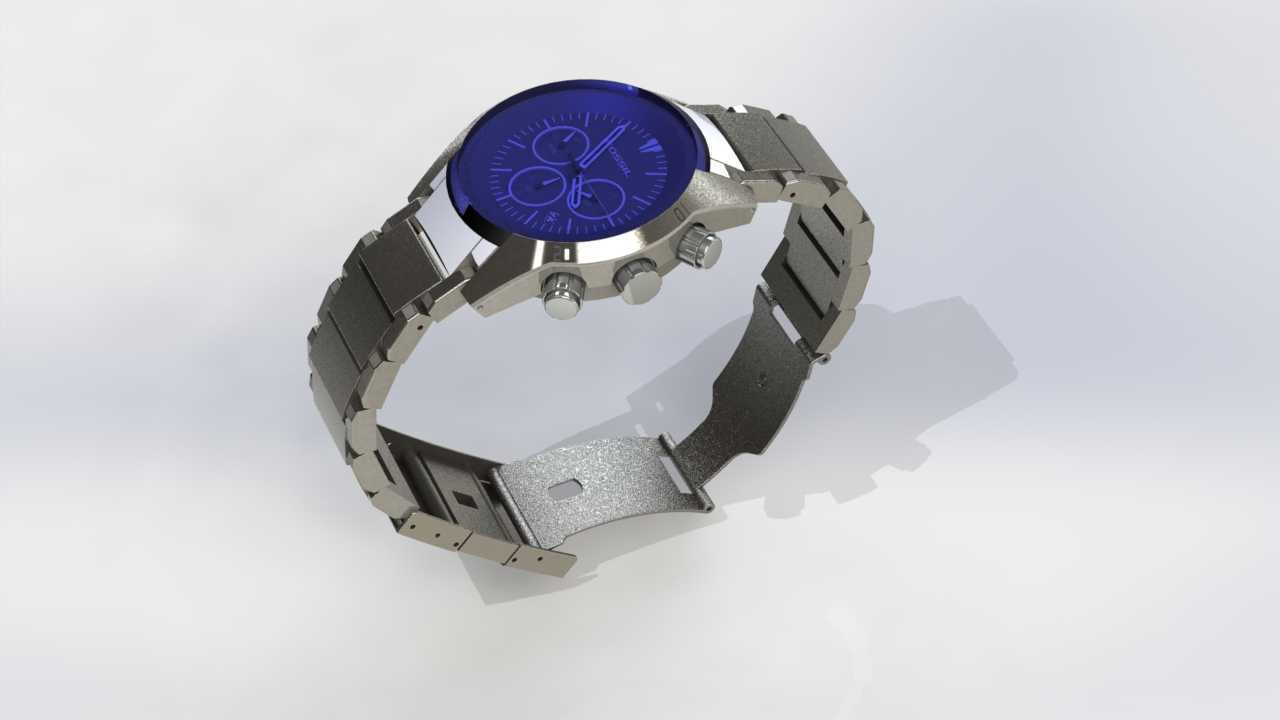

化石CH2516计时腕表精密结构三维建模

　　日常做消费类精密结构建模时，腕表类产品的结构还原一直是对尺寸公差把控要求较高的品类，这款计时腕表的建模过程，需要兼顾外观曲面的流畅度与内部功能结构的装配合理性，不能只做外观面的视觉复刻。从实际应用场景来看，这类计时腕表除了基础的时间显示功能，附带的秒表计时模块可满足短时间间隔的精准计时需求，适合日常通勤、户外轻运动场景佩戴，金属表带的结构设计需要考虑佩戴时的弯折贴合度，每一节表带的铰接间隙都要控制在合理范围，既不能间隙过大导致表带松垮晃动，也不能间隙过小造成弯折卡滞，影响佩戴舒适度。

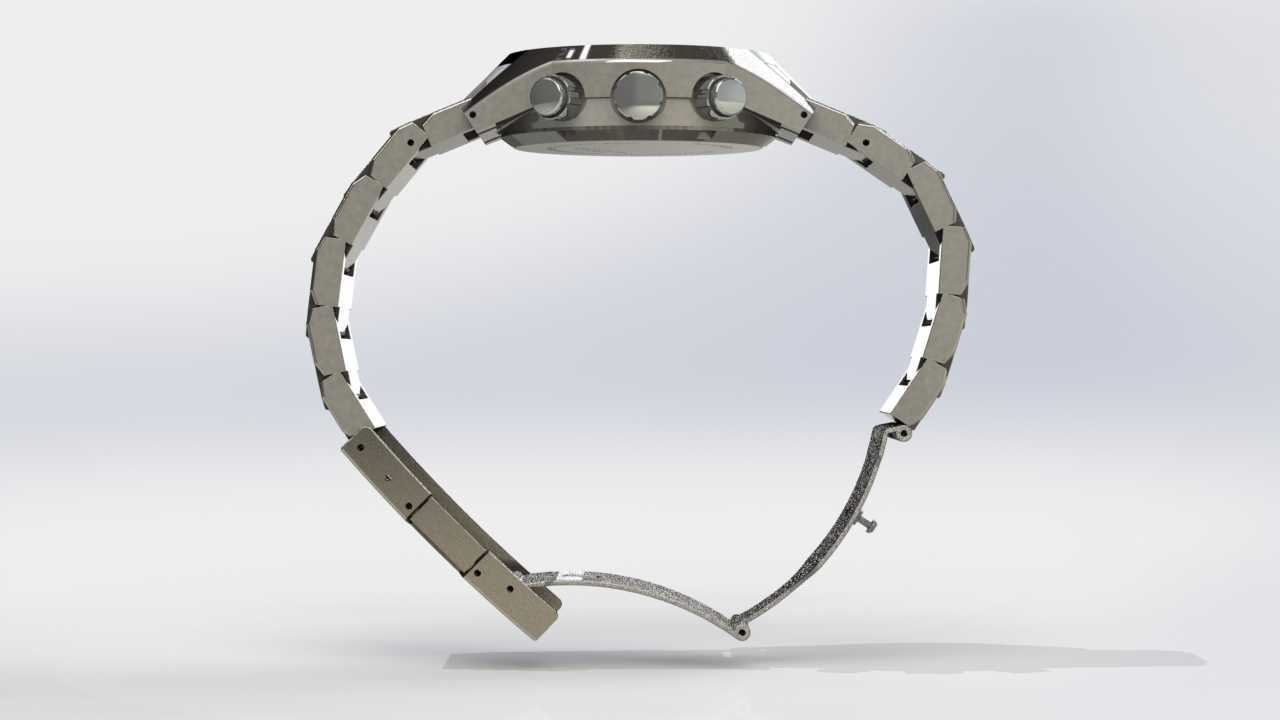

　　建模过程中首先要处理的是表壳的曲面过渡，表壳侧面与表耳的衔接处是曲面连续性的重点区域，这里如果G2连续做不到位，渲染后会出现明显的折痕，和实物的金属质感偏差很大。表壳侧面的三个功能按键布局需要符合人体工学，中间的表冠用于调校时间与日期，上下两个按键分别对应计时的启动/停止与归零功能，按键的突出高度要控制在合理范围，既要保证按压时的操作行程足够，又要避免日常佩戴时误触触发计时功能。表壳侧面的日期开窗位置要和表盘的日期字盘精准对位，装配后不能出现日期数字偏移、遮挡的问题，开窗边缘的倒角处理也要和表壳整体的抛光质感匹配，不能出现锐边割手的情况。

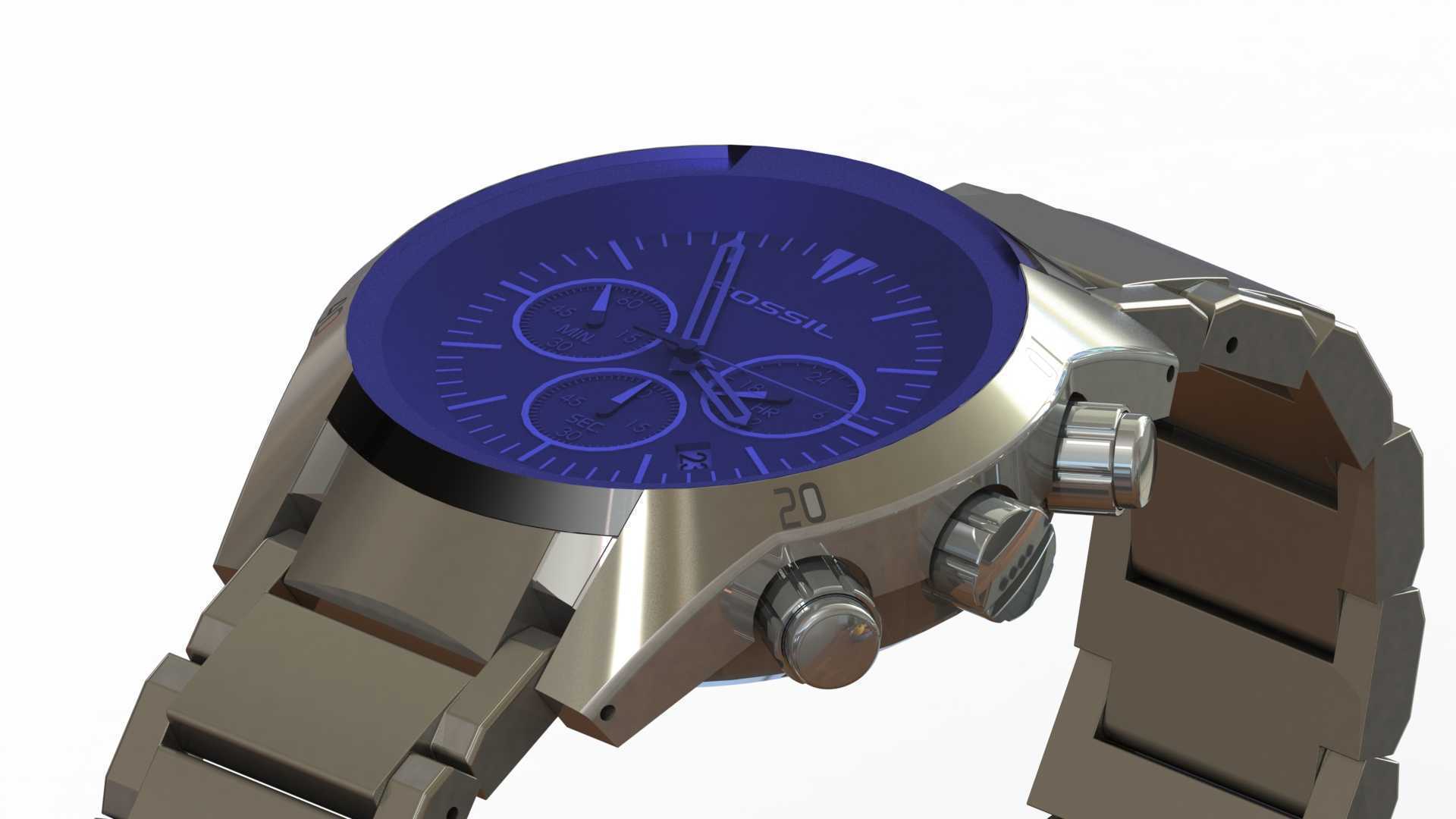

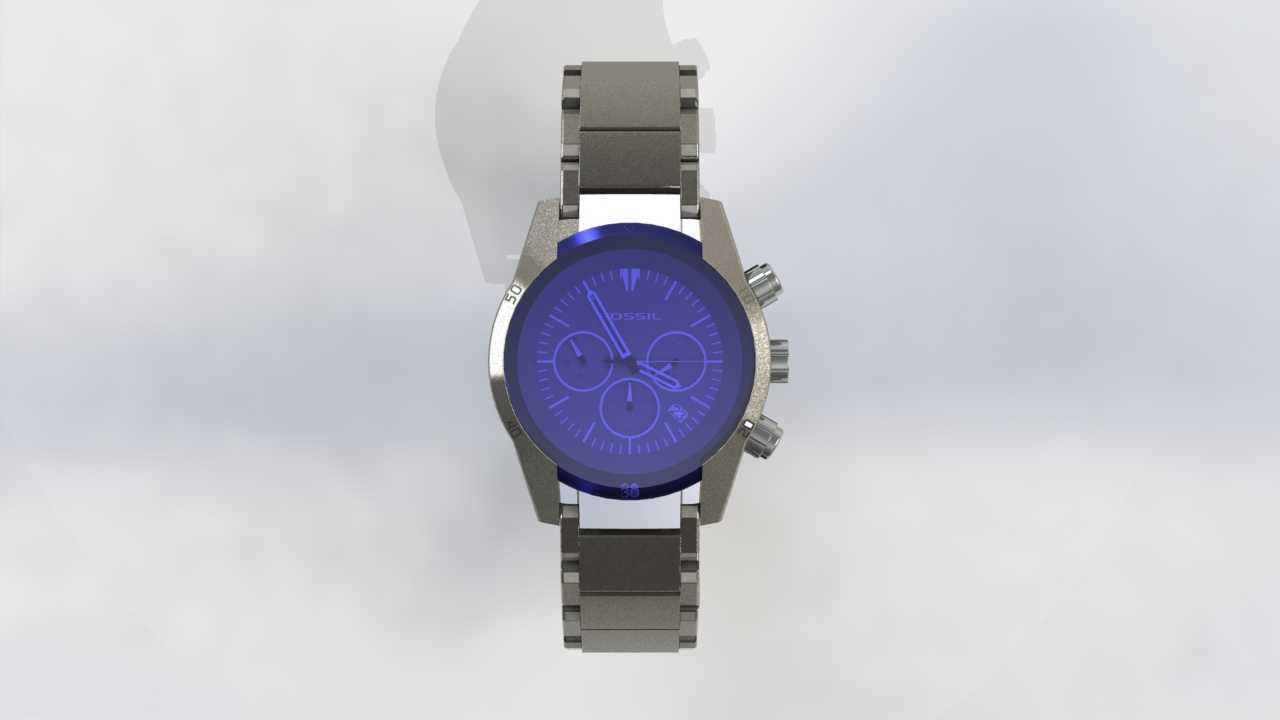

　　表盘部分的建模需要分层处理，最外层的蓝宝石玻璃表镜要做轻微的弧面处理，既保证视觉上的通透感，也要考虑玻璃与表壳的配合公差，玻璃边缘的防水圈安装槽位要预留足够的压缩量，满足日常生活防水的装配需求。表盘上的三个计时小表盘分别对应不同的计时量程，刻度的印刷位置要和指针的转动轴心完全同轴，否则计时过程中指针会出现偏摆蹭到刻度的问题。表盘上的品牌标识、刻度条钉的凸起高度要控制在0.1mm以内，过高会导致表镜安装后出现顶触，过低则会削弱表盘的立体层次感。

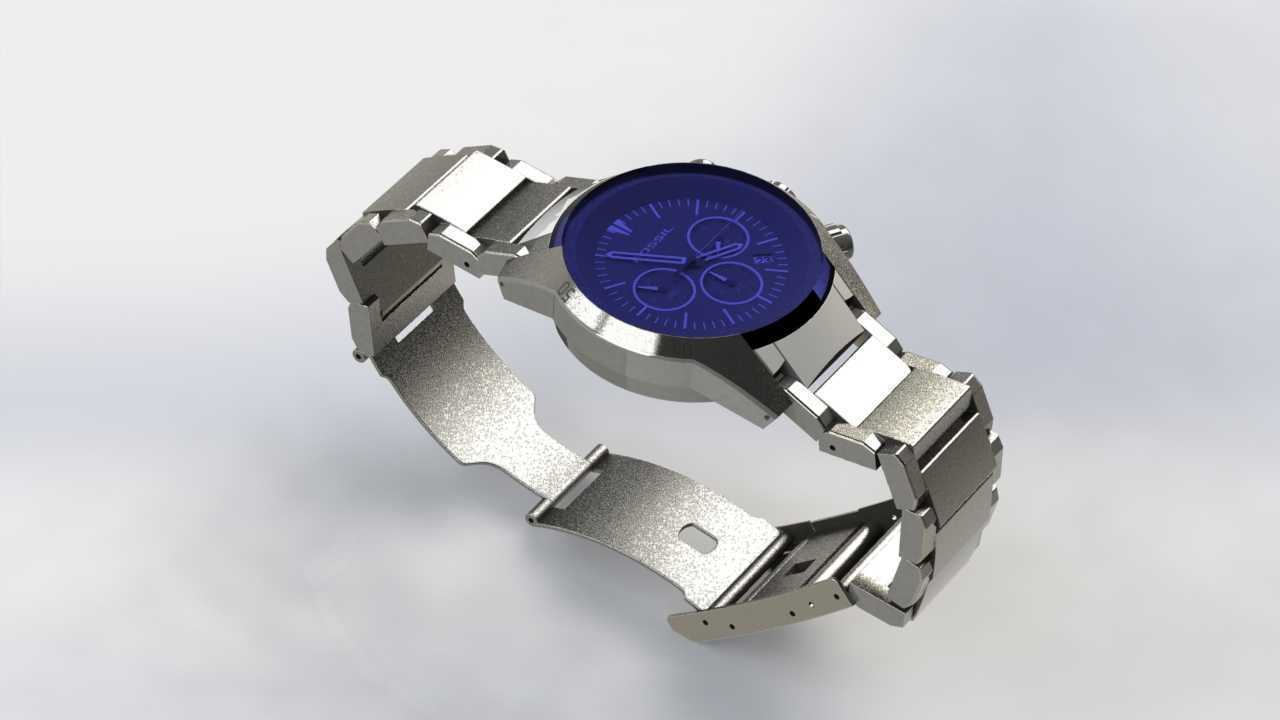

　　金属表带的每一节链节都要做独立的铰接结构，链节之间的连接销轴要和销孔保持间隙配合，销轴两端的固定结构要做隐藏式设计，避免突出的销轴边缘刮蹭衣物或者皮肤。表带与表耳连接的生耳位置要预留足够的安装空间，生耳的拆装槽位要方便后续维修更换表带时的操作，不需要额外破坏表壳结构就能完成表带拆装。表扣部分的结构要兼顾扣合的牢固度与解锁的便捷性，扣合后的锁止结构要能承受日常佩戴时的拉扯力，不会出现意外脱开的情况，解锁按键的按压力度要控制在合适范围，太轻容易误开，太重则会导致解锁操作费力。

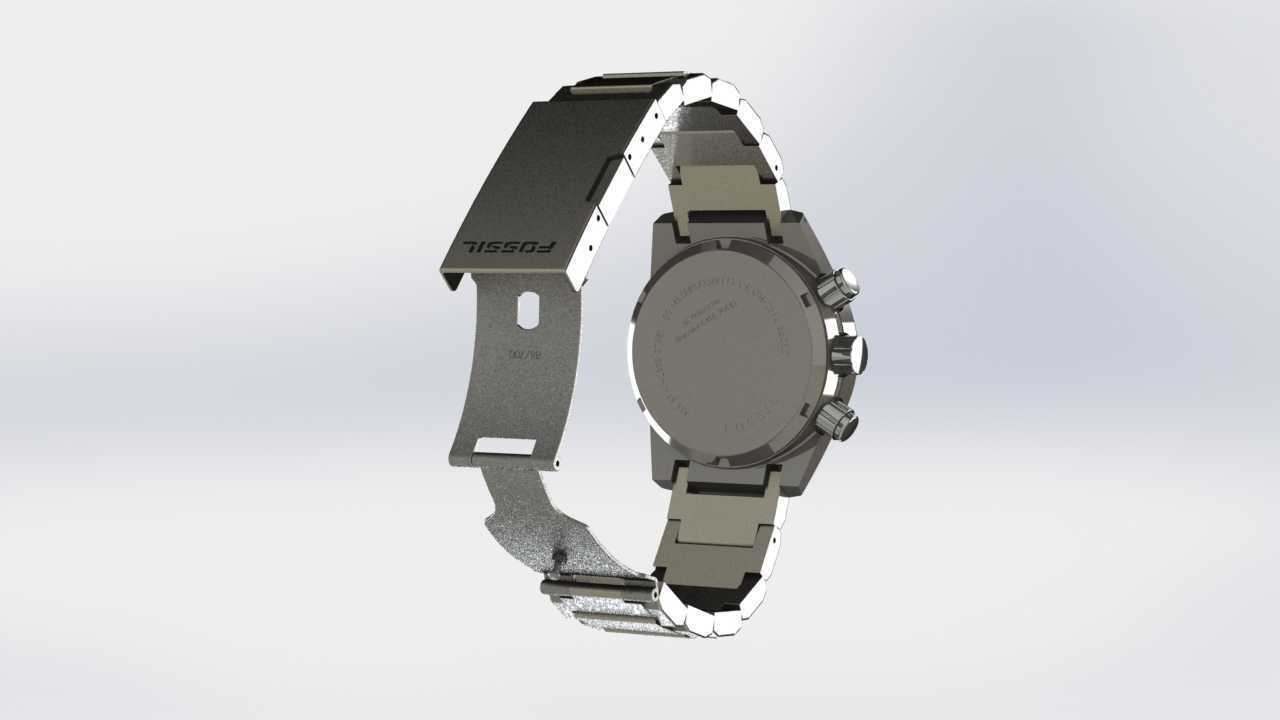

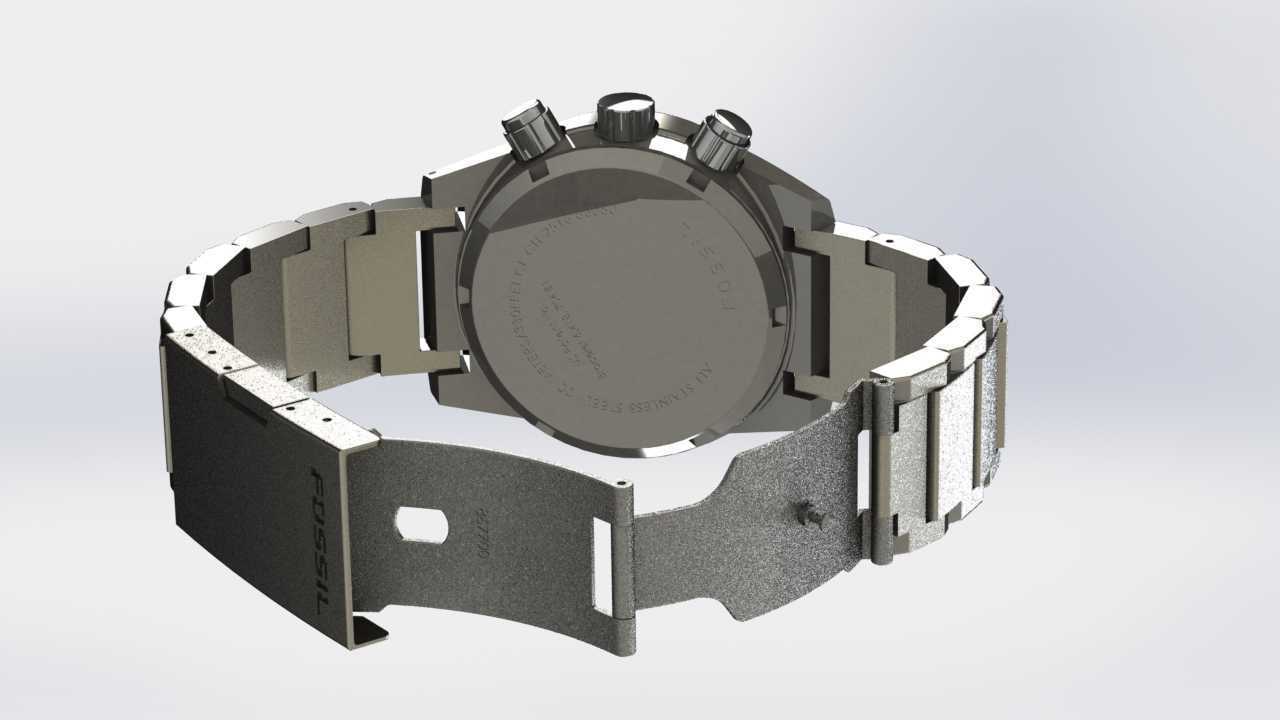

　　从安装边界来看，整表装配完成后，表壳的最大外径、厚度都要符合常规男士腕表的佩戴尺寸范围，表耳的跨度要适配不同粗细的手腕，表带的总长度要预留足够的调节余量，通过拆卸不同数量的链节就能适配不同的腕围。表壳背面的底盖采用旋入式结构，螺纹的配合长度要足够保证连接强度，底盖上的防水胶圈槽位要和表壳的螺纹段精准对位，旋紧后胶圈的压缩量均匀，不会出现局部密封失效的问题。底盖内侧的空间要预留出机芯的安装位置，自动陀的转动间隙要足够，不会和底盖内壁发生剐蹭，影响自动上链的效率。

　　建模时所有的配合面都要按照实际装配公差预留间隙，金属部件之间的活动配合间隙控制在0.02-0.05mm之间，固定配合的部件则要采用过盈配合的尺寸设计，保证装配后不会出现松动。表面处理的区分也要在建模时做好面的拆分，抛光面和拉丝面的边界要清晰，表壳侧面的拉丝纹理方向要和表带的拉丝方向保持一致，提升整体的外观质感统一性。指针的动平衡也要在建模阶段做校验，尤其是计时秒针，长度较长的情况下如果重心不在转轴处，长时间使用后会出现指针偏移的问题，影响计时精度。
