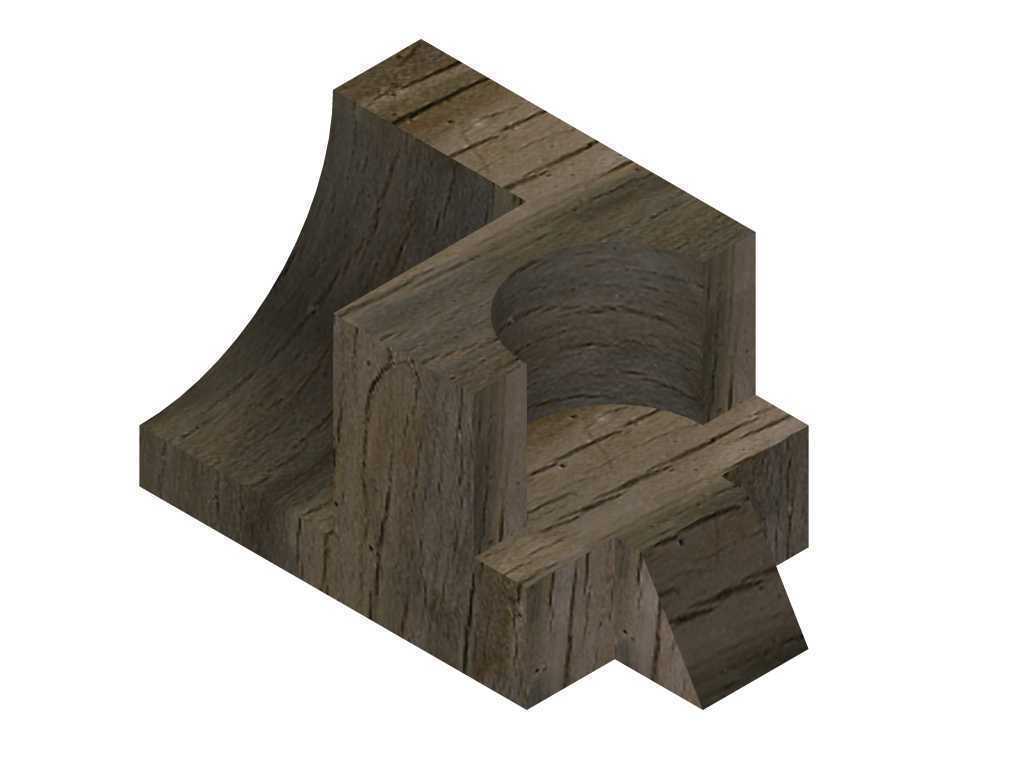

在非标工装夹具、小型输送线侧边定位以及木工仿形加工工装的实际应用场景里,这类带弧形过渡面与内嵌半圆槽的块状构件,往往承担着定位支撑、导向贴合的核心作用,区别于标准矩形垫块,它的曲面结构能更好匹配带圆弧轮廓的工件外表面,避免硬接触造成的工件表面压伤,同时内嵌的半圆槽可以直接穿装圆杆类导向轴,不需要额外加装轴套类配件就能实现基础的滑动导向功能,在小批量定制设备的搭建中能减少零件采购种类,压缩装配调试的周期。从结构设计的思路来看,这个构件的主体采用等距壁厚的设计逻辑,所有相邻的实体面之间保持均匀的壁厚差,一方面是为了在采用实木、工程塑料或者铸铝材质加工时,避免因壁厚不均导致的内应力变形,尤其是木质材料加工时,
均匀的壁厚能让木材的干缩湿胀变形均匀分布,不会出现局部开裂的问题;另一方面等距结构在数控铣削加工时,能减少刀具的进给深度变化,让切削负载保持稳定,延长刀具使用寿命,也能降低加工过程中的振刀概率,提升成型面的表面质量。构件左侧的大弧度曲面,是按照与之配合的工件外轮廓做的等距偏移设计,曲面和工件表面之间预留了0.2mm的贴合间隙,既保证定位时不会出现卡滞,也能避免间隙过大导致的定位偏移,曲面的下端做了小尺寸的直角切边,这个结构是为了在安装时能快速对齐安装基板的定位边线,不需要反复调整构件的角度,装配时靠切边贴紧基板侧边就能完成初步定位,后续打固定螺丝时不会出现位置偏移。构件中部的半圆槽,槽的内壁做了轻微的倒角处理,
导向轴穿入时不会被槽口的锐边刮伤表面,槽的深度设计为圆杆直径的三分之二,既能保证圆杆嵌入后不会轻易脱出,也能方便后期维护时直接抬起构件就能拆下圆杆,不需要完全拆解整个固定结构。构件下部伸出的两个凸台结构,是安装固定的卡位结构,凸台的尺寸和安装基板上的卡槽尺寸做了过渡配合,装配时凸台卡入卡槽后能承受横向的剪切力,避免固定螺丝长期受横向负载出现断裂的问题,凸台的边角都做了C1倒角,卡入卡槽时不会因为边角毛刺导致装配卡滞。从安装边界的尺寸来看,构件的整体高度控制在80mm以内,横向最大宽度不超过120mm,安装时需要在基板上预留出130mm×90mm的安装平面,固定螺丝采用M6内六角螺丝,四个螺丝孔分别布置在构件实体的四个角位置,
孔位距离构件侧边的距离保持15mm的安全边距,避免打孔时出现侧边崩裂的问题。在实际使用中,这类构件如果用于木工设备的定位,材质可以选择硬杂木做浸油处理,提升耐磨性能;如果用于金属加工设备的辅助支撑,可以选择45号钢做表面发黑处理,提升结构强度;如果用于食品输送线的导向构件,可以选择尼龙材质加工,满足食品接触的卫生要求。设计时特意没有在构件上做多余的减重孔,一方面是因为这类构件本身尺寸不大,实心结构的刚性完全能满足常规的支撑定位需求,另一方面多余的孔洞会积攒加工碎屑或者生产中的粉尘,增加后期清洁维护的工作量,尤其是在木工加工场景里,木屑如果积存在孔洞内容易受潮膨胀,影响构件的尺寸精度。构件上所有的锐边都做了倒钝处理,没有尖锐的边角,避免装配和调试过程中划伤操作人员,也能避免工件磕碰时被锐边磕出凹痕。在三维建模过程中,这类等距结构的构建需要先绘制出基础的轮廓草图,通过等距偏移命令生成均匀的壁厚结构,再通过拉伸、切除命令生成半圆槽和下部凸台,最后对所有边角做倒角处理,建模时需要注意曲面和相邻平面之间的相切约束,避免加工时出现接刀痕,影响曲面的贴合精度。
