轴流风机防护网罩三维结构设计

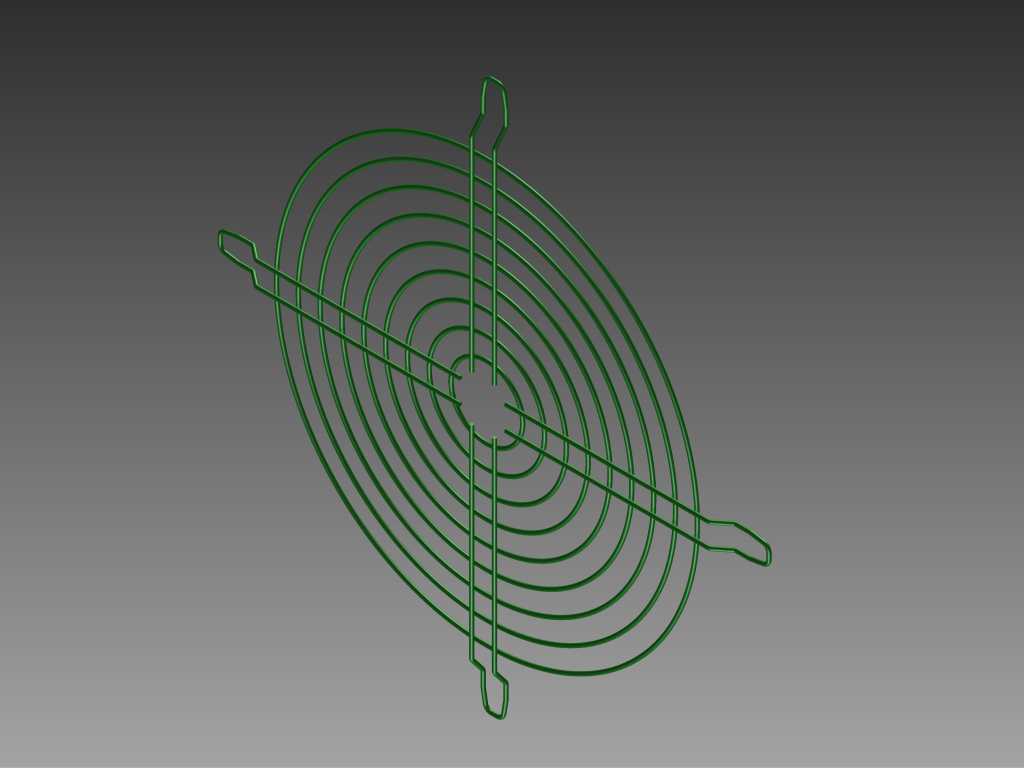

　　在各类工业散热、通风换热场景中，外露旋转扇叶的防护结构是设备安全合规运行的必备部件，本次设计的轴流风机防护网罩，主要适配常规桌面散热风机、机柜通风风机、小型工业排风设备的前端防护需求，核心作用是阻隔异物、人体肢体直接接触高速旋转的扇叶，同时尽可能降低对通风效率的影响。从结构设计逻辑来看，该网罩采用同心圆环形筋条搭配十字交叉径向支撑筋的整体布局，环形筋条的间距经过反复校核，既满足常规安全防护要求下的手指探入防护间隙标准，又不会因为筋条过密导致风阻大幅提升，影响风机的实际送风、散热效率。径向支撑筋一共设置四根，呈十字交叉分布，从中心安装座位置向外延伸至网罩外边缘，每根支撑筋的末端都设计了带安装卡位的凸耳结构，

　　凸耳上预留的安装位可以直接卡入风机外壳对应的卡槽，或是通过螺丝完成快速固定，不需要额外设计转接支架，大幅降低现场安装的适配难度。中心位置的圆形安装座，尺寸刚好匹配常规风机前端的中心轴端盖位置，不会与扇叶的旋转轨迹产生干涉，安装座与径向支撑筋做了一体化的过渡圆角处理，避免应力集中导致的结构断裂问题，即使在设备长期运行产生振动的工况下，也不会出现筋条开裂、网罩脱落的情况。从安装边界来看，该网罩的整体外轮廓为正圆形，外径尺寸适配对应规格风机的外框尺寸，安装凸耳的伸出长度经过精准控制，安装后凸耳不会超出风机外框的安装边界，不会与周边的机柜壁板、其他安装部件产生空间干涉。网罩的整体厚度控制在较薄的区间，不会额外占用过多的轴向安装空间，

　　对于安装空间紧凑的机柜内部、狭小设备舱内的风机安装场景十分友好。筋条的截面采用圆弧过渡的扁形结构，相比圆形截面筋条，在同等结构强度下风阻系数更低，气流穿过网罩时产生的紊流更少，能够有效降低风机运行时的气流噪音。在实际应用场景中，这类防护网罩不仅可以用在工业控制柜的散热风机上，也可以适配家用台式风扇、工业排风扇、设备内置散热风机等多种带旋转扇叶的通风设备，不同场景下只需要调整整体外径、筋条间距、安装凸耳的尺寸即可快速衍生出适配不同规格风机的型号。设计过程中充分考虑了注塑加工的工艺可行性，所有筋条的拔模角度统一，没有倒扣结构，不需要复杂的抽芯模具结构就可以完成批量生产，生产过程中的良品率更高，单件生产成本更低。网罩表面没有尖锐的棱角，

　　所有边缘位置都做了圆角钝化处理，安装和维护过程中不会划伤操作人员的手部，符合机械设备安全设计的相关要求。从结构强度校核的角度来看，环形筋条与径向支撑筋的连接位置都做了加厚的过渡处理，能够承受一定程度的外力冲击，即使日常维护中不小心磕碰，也不会轻易出现变形、断裂的情况，长期使用过程中不需要频繁更换。气流穿过网罩时，同心圆的筋条布局可以对气流起到一定的整流作用，让风机送出的气流更加均匀，避免局部气流紊流导致的散热不均问题，对于需要精准控温的电子设备机柜散热场景，这种整流作用还能小幅提升散热系统的整体效率。
