车间三层置物转运手推车结构设计

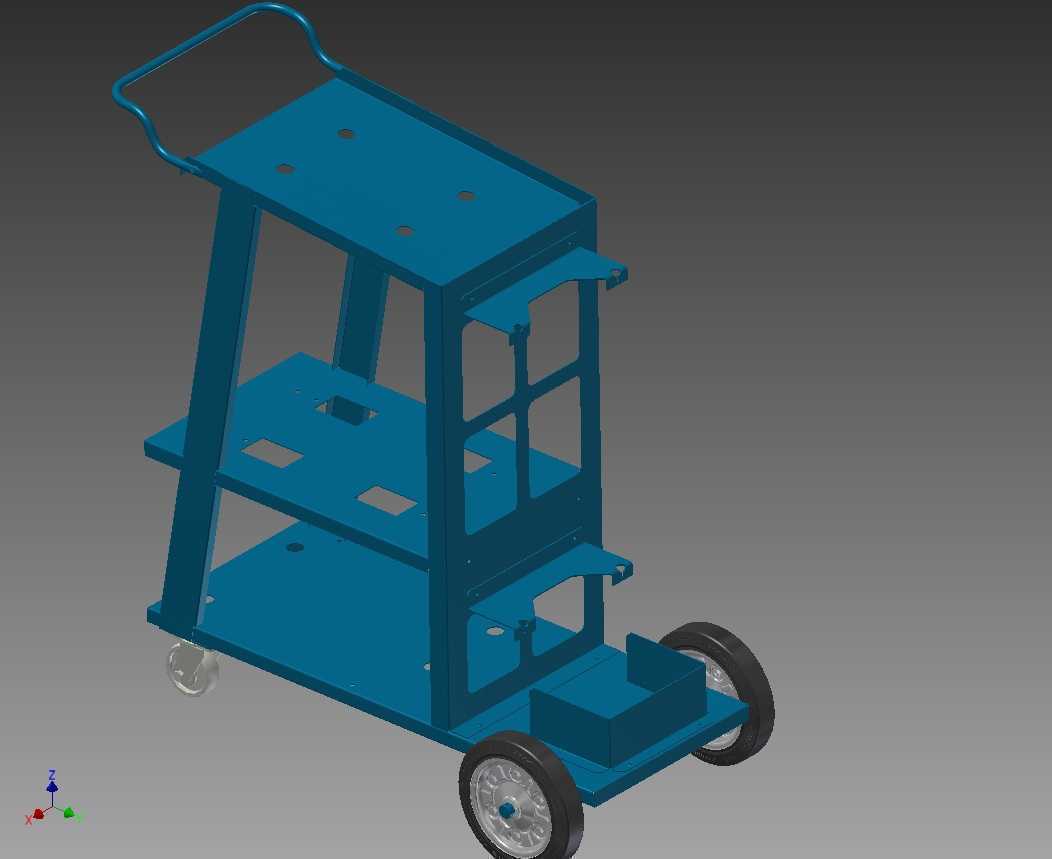

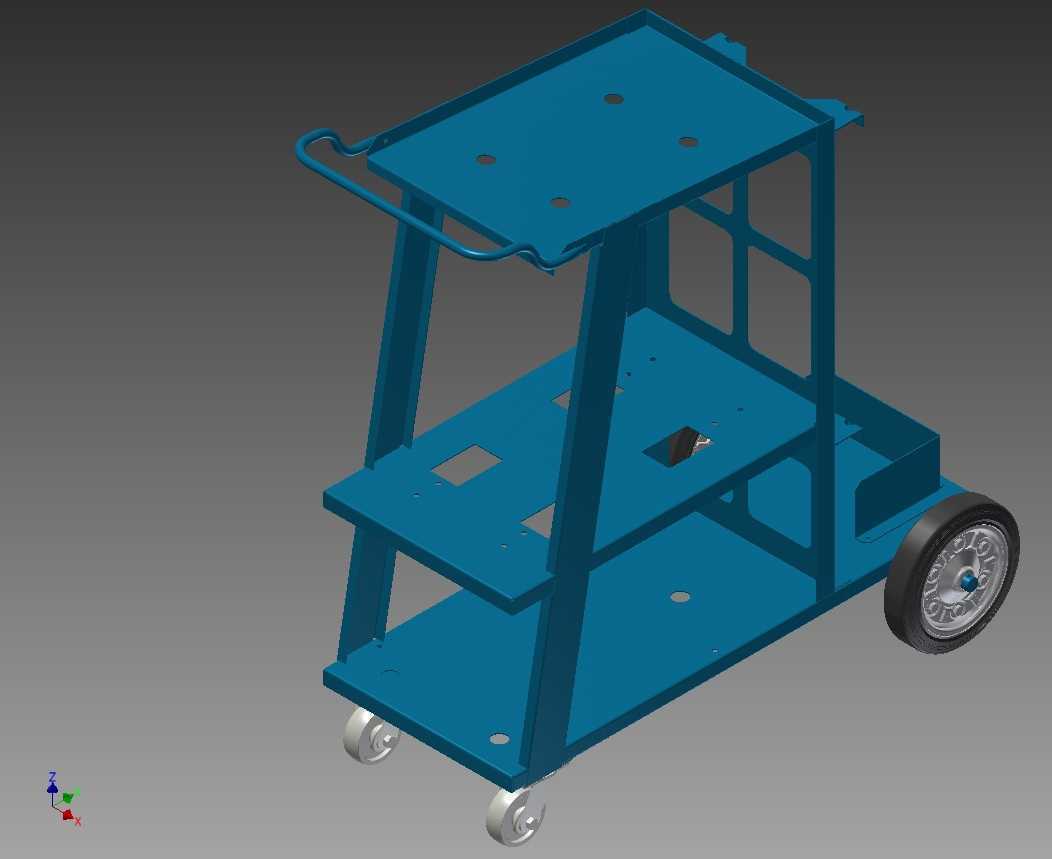

　　这款三层结构的手推车，主要面向生产车间内的短距离物料转运、工位工具收纳场景设计，适配机加工车间、装配工位、维修班组的日常物料流转需求，可承载工装夹具、小型加工件、操作工具、检测量具等不同类型的物品，替代传统单层推车置物空间不足、物品混放易磕碰的问题。从结构设计逻辑来看，整车采用框架式焊接结构，主支撑立柱采用矩形截面型钢，在保证整体抗扭刚度的同时，控制整车自重，避免推运过程中因负载偏载出现车架变形。三层置物平台均采用钢板裁切冲孔成型，每层板上的预留孔位一方面用于减轻平台自重，另一方面可配合弹性绑带、工装定位块实现特殊物料的固定，避免转运过程中物品滑落；最下层平台做了加宽延伸设计，可放置体积偏大、重量偏高的重物，降低整车重心，

　　提升推运过程的稳定性，避免转向时出现侧翻风险。行走轮组采用差异化配置，后端采用大直径实心橡胶轮，轮面宽度充足，可跨越车间地面常见的电缆沟盖板缝隙、地坪接缝、小型凸起障碍，降低推行阻力；前端采用两个带刹车功能的万向脚轮，在工位停靠时可踩下刹车锁定轮组，避免推车受外力滑动移位，停靠时的稳定性更有保障。推手部分采用圆钢弯制成型，握持高度设置在普通人腰部位置，推握时无需过度弯腰，长时间推行的疲劳度更低，推手端部做了圆弧收边处理，无尖锐棱角，避免操作时剐蹭衣物或划伤操作人员。从安装边界尺寸来看，整车宽度控制在常规车间人行通道的通行宽度范围内，可顺利通过0.8米宽的工位间隔通道，长度方向预留了足够的置物空间，三层平台的层间距经过适配，

　　可放置高度200mm以内的标准工具箱、小型工件盒，不会出现层间空间浪费或者高度不足无法置物的问题。车架后侧的框架部分做了镂空加强筋设计，既可以作为侧面防护避免物料从侧边滑落，也不会过多增加车架重量，同时方便操作人员从侧面观察下层平台的物品放置情况。在实际使用场景中，这款推车可作为装配工位的移动工具台使用，将常用工具、待装配件分层放置在不同平台，随装配进度推移在工位间移动，减少操作人员往返工具柜取件的走动距离；也可作为维修班组的移动维修车，放置维修工具、替换备件、检测仪器，在设备故障抢修时可快速将所需物料一次性运抵现场，提升维修响应效率；还可用于质检环节的样件转运，将待检测工件从加工工位转运至质检区，

　　分层放置避免不同加工面的工件互相磕碰划伤，保护加工面精度。设计过程中针对车架的受力点做了针对性加强，立柱与平台的连接位置采用满焊处理，避免长期负载使用后出现焊缝开裂的问题，轮组安装位置额外加焊了加强衬板，分散轮轴位置的集中应力，即使长期满载推行也不会出现轮座变形脱落的问题。整车表面采用喷塑处理，耐磨耐油污，车间内常见的切削液、润滑油溅到表面后可直接擦拭清理，不会出现漆面脱落锈蚀的问题，适配车间复杂的使用环境。
