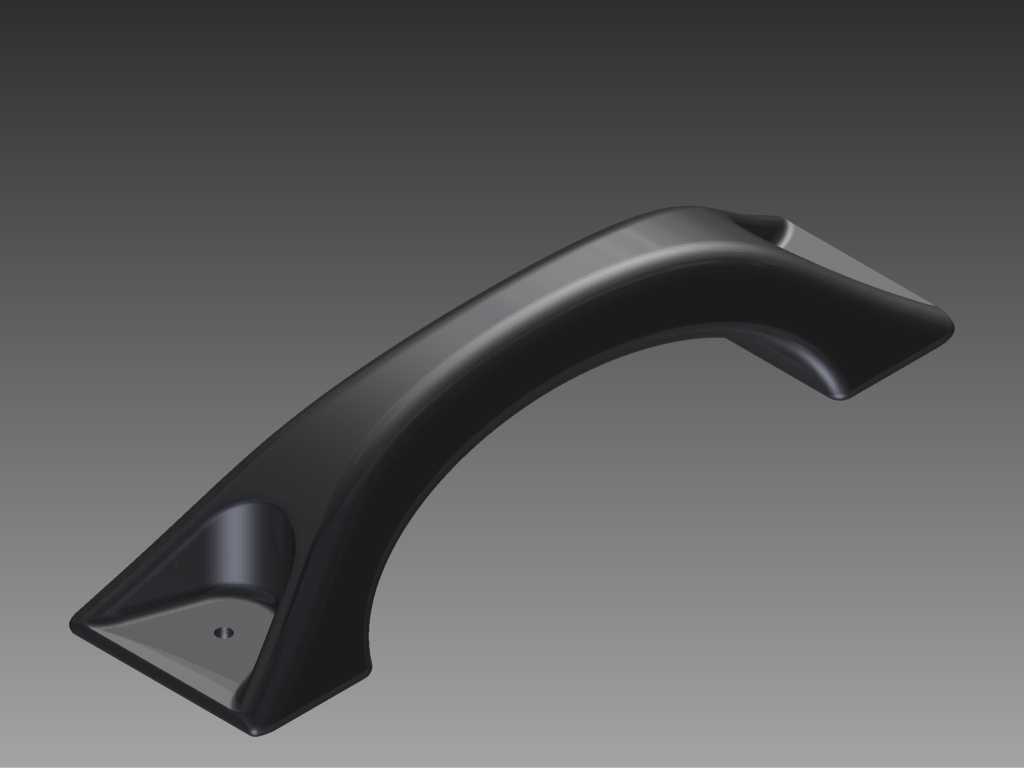

弧形曲面安装式塑料握持把手结构设计

　　日常做结构设计时，这类弧形塑料把手的应用场景其实覆盖得非常广，小到家用小型储物柜门、工具箱提手，大到工业设备的检修门拉手、小型移动作业台的握持部件，甚至部分民用家具的抽屉、柜门辅助握持位，都能见到同结构类型的把手身影。很多刚入行的工程师容易觉得把手是小零件，随便画个弧形打个孔就能用，真到实际装机测试的时候，往往会出现握持硌手、安装后受力断裂、长期使用表面磨花发白、低温环境下脆裂的问题，这些都是前期设计时没有结合实际使用工况做细节考量导致的。

　　先从实际使用的受力逻辑来说，这类两端固定的弧形把手，核心受力点集中在两个安装座与弧形握持段的过渡位置，人在提拉或者拉拽把手的时候，力不是垂直作用在安装面上的，往往会带有一定角度的侧向分力，尤其是在设备需要移位、柜门需要较大拉力开启的场景下，侧向分力甚至能达到垂直拉力的1.5倍以上。所以在做结构设计的时候，两个安装座的根部做了渐变式的壁厚加厚处理，不是直接和握持段等壁厚连接，而是从握持段的常规壁厚，向安装座方向逐步增加壁厚，同时在安装座内侧做了网格状的加强筋布局，加强筋的厚度控制在主体壁厚的0.6倍左右，既避免注塑时出现厚壁缩痕，又能有效分散根部的集中应力，哪怕长期承受带角度的拉拽力，也不会在根部位置出现应力发白甚至断裂的问题。

　　握持段的曲面设计不是单纯为了好看做的弧形，整个弧面的曲率是结合成年人手掌的自然握持弧度做的拟合，当人手掌自然弯曲握住把手的时候，指腹位置刚好能和弧面完全贴合，不会出现局部棱边硌手的情况。握持段的截面做了微椭圆的处理，不是正圆形截面，椭圆的长轴方向和人手握持时的施力方向垂直，这样握持的时候手掌和把手的接触面积更大，单位面积的压强更小，哪怕长时间握持施力，也不会出现手掌压痕明显、握持打滑的问题。表面做了细微的哑光蚀纹处理，不是光滑的亮面，一方面是避免注塑时的表面流痕、熔接痕影响外观，另一方面是手上沾有少量油污或者汗液的时候，依然能保持足够的摩擦力，不会出现拉拽时打滑脱手的情况。

　　安装边界的设计上，两个安装座都做了沉台结构，安装螺丝从沉台位置穿入，固定在门板或者设备框架的预埋螺母位上，沉台的深度刚好能把螺丝头完全藏在结构内部，不会突出安装座表面，避免螺丝头刮蹭衣物或者划伤手掌。两个安装孔的中心距是按照通用的五金安装孔位规范做的设计，适配市面上绝大多数的柜门、设备门的预装孔位，不需要用户额外重新打孔调整，安装时直接对准孔位锁入螺丝即可，安装座和安装面接触的位置做了0.2mm深度的微凹定位圈，安装时可以快速对准孔位，不会出现安装偏移的问题，同时定位圈和安装面贴合后，能避免长期使用时把手出现左右晃动的情况。

　　从材料适配的角度来说，这个结构设计适配常用的PP、ABS、PA6等常用工程塑料，不同材料使用时只需要根据材料的收缩率调整模具尺寸即可，结构本身不需要做改动。如果是用在低温环境下的场景，比如户外设备、冷库配套设备的把手，只需要更换为耐低温改性的PP或者ABS材料，结构强度依然能满足使用要求，不需要额外调整壁厚或者加强筋结构。整个把手的外表面没有尖锐的棱角，所有边角都做了R2以上的圆角处理，一方面是注塑时能改善塑料的流动填充效果，减少注塑缺陷，另一方面是日常使用时不会因为磕碰划伤操作人员，符合机械安全设计的相关规范要求。

　　很多人在做这类小零件设计的时候，容易忽略安装后的受力变形量，这个结构在设计时做过受力仿真验证，在承受150N的垂直拉力时，握持段的最大变形量不超过2mm，去掉外力后能完全回弹，不会出现永久变形，完全满足日常民用和一般工业场景的使用要求。安装座的沉台下方还做了微小的排水槽，如果是用在户外或者潮湿环境下，渗入沉台的积水可以顺着排水槽流出，不会长期积在沉台位置导致螺丝生锈，也避免冬天积水结冰把螺丝头冻住无法拆卸维护。握持段的壁厚做了均匀化处理，整个握持段的壁厚差控制在0.3mm以内，注塑时不会因为壁厚不均出现缩痕、翘曲的问题，成品的外观一致性更好，量产时的不良率能控制在很低的水平。
