伸缩式液压登高梯结构三维设计

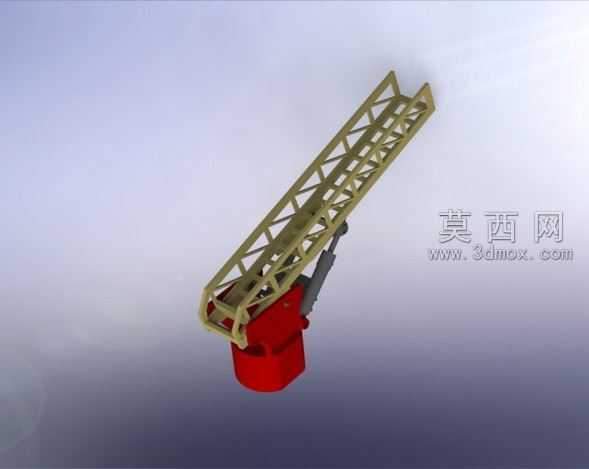

本作品为伸缩式液压登高梯的三维数字化设计模型，整体建模过程严格遵循机械结构设计规范，在主流三维CAD软件环境中完成全参数化建模，所有零部件均按照实际工程加工尺寸进行1:1比例还原，确保模型具备直接对接生产加工的参考价值。模型主体分为底部回转基座、液压驱动单元、桁架式伸缩梯臂三大核心模块，底部基座采用厚重的箱式结构设计，建模时通过拉伸、倒角、布尔运算等特征操作还原基座的安装孔位、铰接支座等细节，赋予其高饱和度的红色金属漆面材质，模拟实际设备的防锈涂装效果，同时通过材质粗糙度参数调整还原漆面的哑光质感。液压驱动单元包含竖向布置的主液压缸与辅助支撑油缸，建模时还原了缸筒、活塞杆、铰接端、油路接口等细节结构，分别赋予缸筒亮面金属材质、活塞杆镀铬高光材质、铰接端深色耐磨金属材质，通过材质的差异化区分清晰展现液压组件的装配关系，同时通过装配约束还原油缸伸缩时与梯臂的联动逻辑。梯臂部分采用桁架式镂空结构设计，建模时通过阵列、镜像等特征操作快速生成等距分布的腹杆结构，既还原了实际梯臂轻量化、高刚性的结构特点，又通过赋予浅金色金属材质模拟铝合金梯架的表面处理效果，梯臂末端设置有防护栏结构，通过圆角特征处理所有尖锐边角，还原实际设备的安全设计细节。渲染阶段采用三点布光方案，主光源从斜上方投射模拟工业厂房的照明环境，辅助光源补充暗部细节避免结构阴影过死，背景采用深灰色渐变背景突出模型主体，同时添加轻微的环境反射效果提升金属材质的真实感。设计过程中重点考量了液压梯的作业稳定性与结构强度，通过装配干涉检查功能验证所有部件在梯臂伸缩、基座回转过程中无碰撞干涉，各铰接位置的配合间隙符合机械装配公差要求，整体结构既满足登高作业的承载需求，又通过桁架结构实现了设备的轻量化设计，可作为液压登高设备研发、教学演示、方案汇报的三维参考素材。
