斜轴式轴向柱塞液压泵A2F-55结构模型

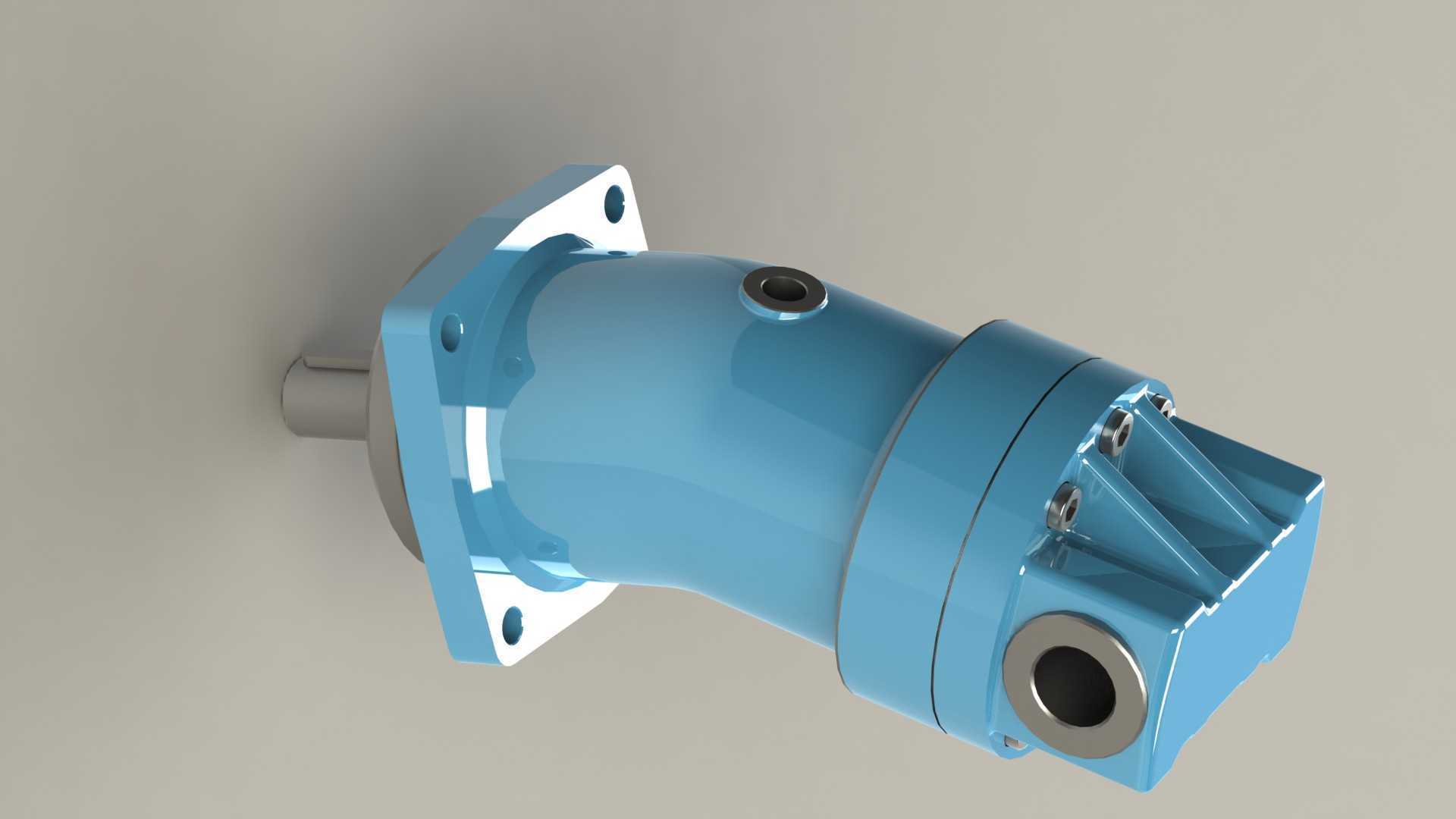

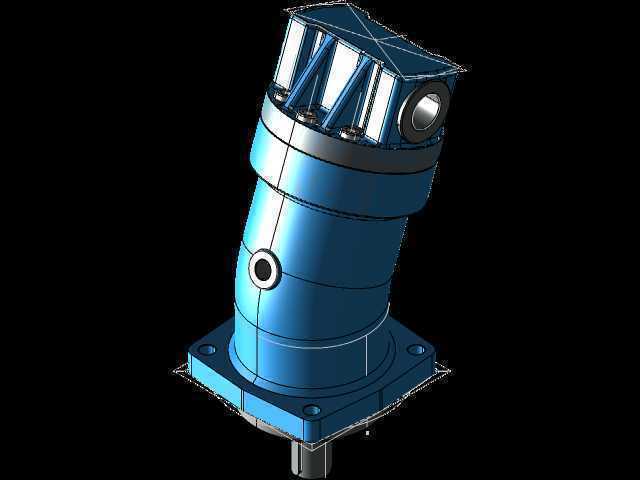

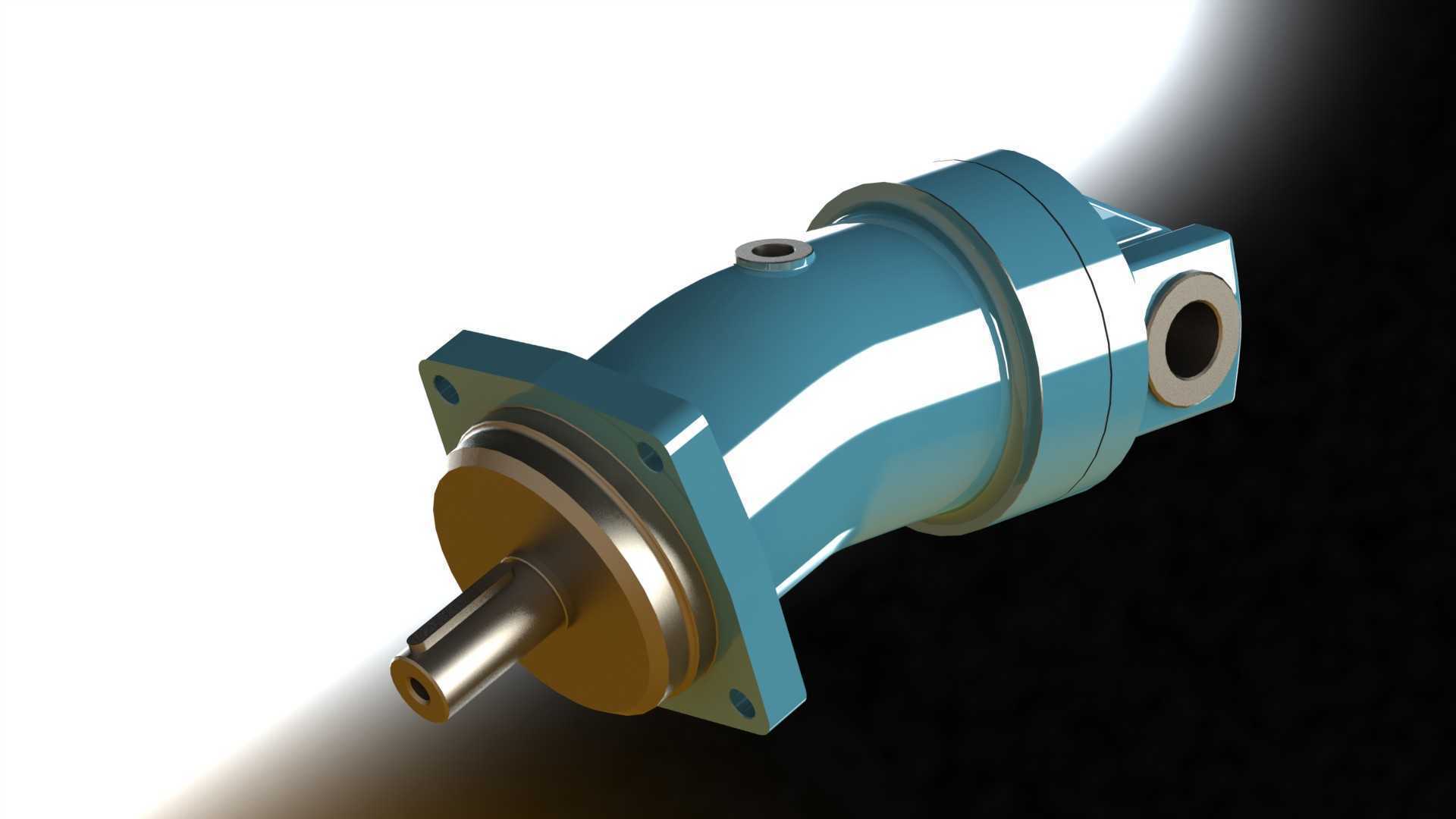

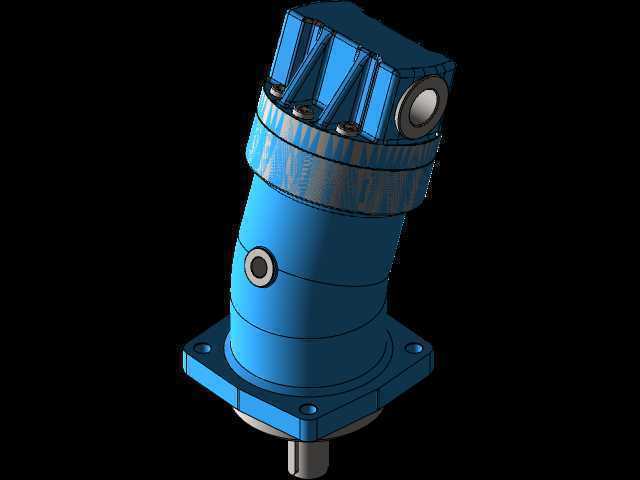

　　这款斜轴式轴向柱塞液压泵的三维结构，还原了A2F系列55排量规格的核心构造细节，在各类开式、闭式液压传动系统中都有极高的应用普及率。从工程实际选型角度看，这类泵常被配置在工程机械的行走驱动回路、工业设备的液压动力站、船舶甲板机械的动力单元以及重型农机的作业系统中，凭借稳定的高压输出特性，能够在连续重载工况下为执行元件提供可靠的压力油源。

　　从功能特性上看，该泵采用斜轴式柱塞排布设计，缸体轴线与传动轴轴线存在固定倾角，柱塞通过连杆与传动轴端的驱动盘铰接，相比斜盘式轴向柱塞泵，其抗冲击负载能力更强，允许的工作转速区间更宽，额定工作压力能够覆盖多数中高压液压系统的需求，同时自吸性能表现优异，在油箱液位低于泵安装位的工况下也能维持稳定的吸油效率，不容易出现气蚀损伤。模型完整还原了泵体的配流盘结构、柱塞副配合间隙、主轴密封组件以及法兰安装面的细节，能够直观展示内部动力传递路径：主轴旋转时通过连杆带动缸体同步转动，柱塞在缸体柱塞孔内做往复运动，通过配流盘的腰型槽完成吸油、压油的配流过程，将输入的机械能转化为液压油的压力能输出。

　　设计思路层面，该结构充分考虑了高压工况下的受力平衡，驱动端的法兰安装座采用方形带安装孔的结构，能够通过螺栓直接固定在泵架或者主机安装面，保证传动过程中泵体的刚性固定，避免同轴度偏差带来的主轴偏磨。壳体采用一体化铸造成型的流线型结构，既能够承受内部高压油的作用力，也能通过壳体表面的散热面积带走连续工作产生的热量，出油口、泄油口的位置布局符合常规液压系统的管路排布习惯，现场布管时不需要额外做复杂的管路转接。主轴伸出端采用标准的圆柱轴伸带键槽结构，能够直接通过联轴器与电机或者内燃机输出端连接，传动效率损失小。

　　从安装边界与外形尺寸来看，模型还原的安装法兰孔位尺寸、轴伸直径、壳体最大外径、进出油口连接尺寸都与实际量产产品保持一致，安装时需要保证主轴与驱动端的同轴度误差控制在允许范围内，避免额外的径向力作用在主轴轴承上，缩短轴承使用寿命。泵体的最小安装空间需要预留出壳体周围的管路操作空间，尤其是泄油口的管路连接需要保证泄油管路直接通回油箱，且泄油口始终处于壳体油位以下，防止主轴密封处出现漏油问题。在三维建模过程中，这类液压元件的模型需要重点关注配合面的公差匹配，比如柱塞与缸体孔的配合间隙、配流盘与缸体端面的贴合精度，这些细节直接决定了泵的容积效率，建模时如果忽略这些配合关系，后续做装配仿真或者运动模拟时就会出现干涉或者泄漏量计算偏差的问题。对于做液压系统集成设计的工程师来说，这类精准的三维模型能够直接导入系统装配体中，完成管路布局、安装空间校验、干涉检查等工作，不需要再手动测绘泵体外形，能够大幅缩短液压站或者主机液压系统的设计周期。
