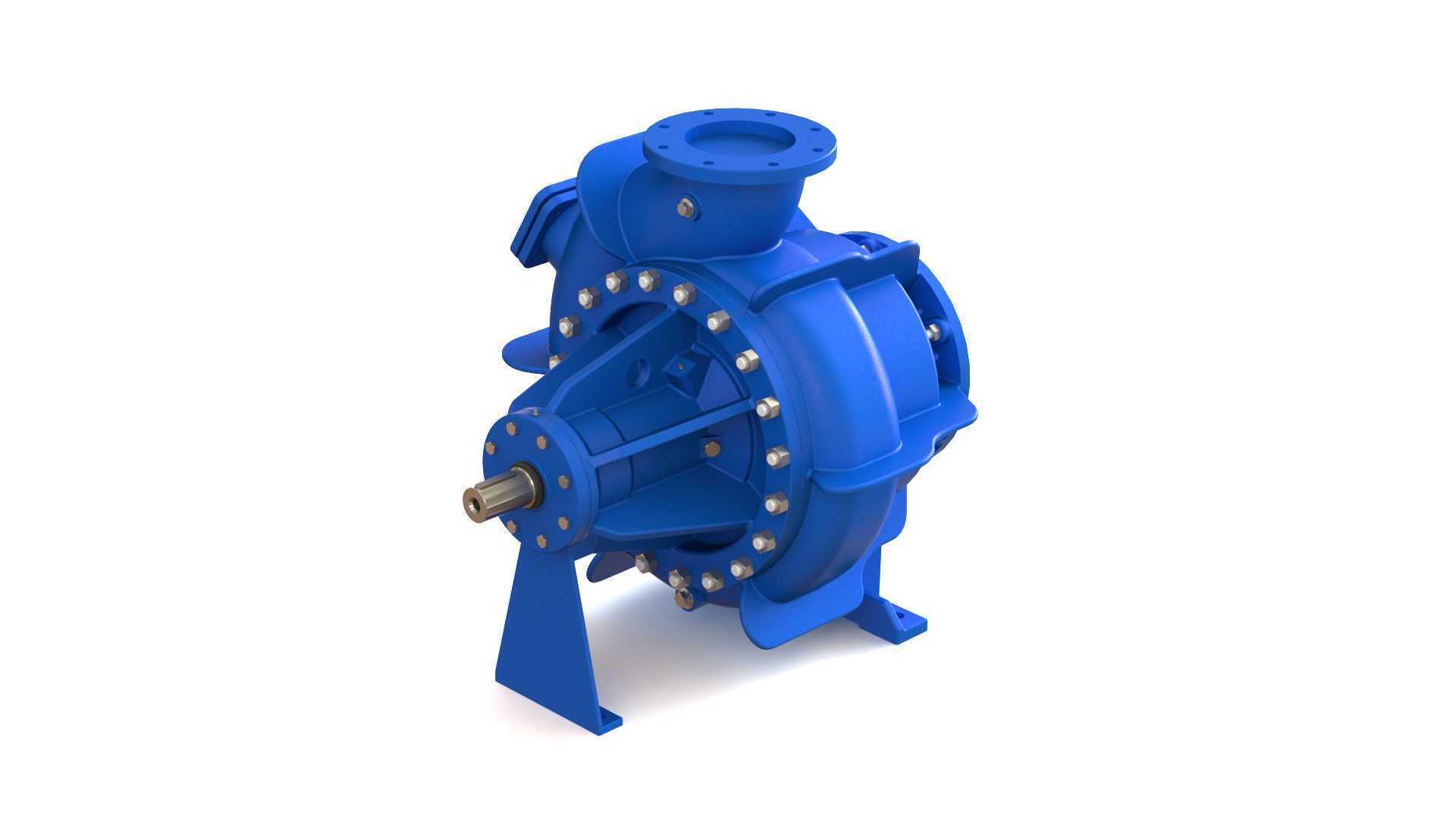

卧式单级离心泵工业流体输送结构

　　在市政供水、工业循环水系统、污水处理厂的中段提升环节、暖通空调的冷热水循环管路里，这类卧式单级离心泵是出镜率极高的流体输送核心设备，区别于立式泵的安装形式，卧式结构的重心更低，运行时的径向振动控制更优，大流量工况下的运行稳定性更突出，尤其适合长周期连续运转的固定工位流体输送场景。从结构设计逻辑来看，这款泵采用后开门式的结构布局，检修时无需拆卸进出水管路和驱动电机，只需要拆开泵体与泵盖的连接螺栓，就能将转子组件整体抽出维护，大幅降低了现场运维的拆装工作量，这也是中大型工业离心泵普遍采用的结构方案。泵体的流道采用双涡壳水力设计，能够平衡叶轮在非设计工况下运行时产生的径向力，减少轴系受到的交变载荷，延长机械密封和轴承的使用寿命，

　　进出水口采用法兰连接形式，法兰的密封面、螺栓孔距都匹配通用的管路法兰标准，现场安装时不需要额外做转接件就能直接对接管路。泵脚采用一体化铸造的支撑脚，两个支撑脚分布在泵体下半部分的两侧，安装时通过地脚螺栓固定在混凝土基础或者钢制机座上，支撑脚的位置经过重心校核，能够将泵运行时的振动均匀传递到基础上，避免出现局部应力集中导致的泵体开裂问题。叶轮采用闭式叶轮结构，叶片的型线是基于水力模型优化后的三元流型线，相比传统的圆柱形叶片，在相同的叶轮直径和转速下，能够获得更高的水力效率，同时降低叶轮入口处的流体湍流损失，减少气蚀发生的概率，叶轮和轴之间采用键连接加锁紧螺母的固定形式，能够传递大扭矩下的旋转动力，同时保证叶轮的轴向定位精度，

　　避免运行时出现叶轮窜动碰擦泵壳的问题。轴封位置预留了机械密封和填料密封两种安装空间，用户可以根据输送介质的特性、现场的密封要求选择对应的密封形式，输送清水类无腐蚀介质时可以采用普通的填料密封降低成本，输送有一定腐蚀性、或者不允许介质外漏的工况时，可以换装集装式机械密封，不需要额外改动轴和密封腔的尺寸。轴承组件采用两端支撑的结构，驱动端和非驱动端分别配置深沟球轴承和角接触球轴承，既能够承受叶轮旋转时产生的径向载荷，也能平衡流体作用在叶轮上的轴向力，轴承箱预留了油脂加注和油位观察的结构，日常维护时可以直接通过油位镜观察润滑油的液位，不需要拆开轴承箱就能判断润滑状态。从安装边界来看，这款泵的进出口中心线高度、轴伸端的尺寸、

　　底座的安装孔位间距都遵循行业通用的安装尺寸规范，同参数的旧泵更换时可以直接替换安装，不需要重新改动管路和基础的位置，大幅降低了设备更换的施工成本。泵体的外壳上预留了排气螺塞、放水螺塞的接口，开机前可以通过排气螺塞排净泵腔内的空气，避免气缚现象导致泵无法正常抽送流体，停机检修或者冬季防冻时，可以通过放水螺塞排空泵腔内的存水，防止低温下存水结冰胀裂泵体。过流部件的壁厚是按照最高工作压力1.6MPa的标准设计的，能够满足常规工业供水、循环水系统的压力要求，泵体和泵盖的连接面采用止口定位加密封垫的密封形式，能够保证高压工况下结合面不会出现介质渗漏的问题。在实际选型应用中，这类泵的流量覆盖范围从每小时几十立方到上千立方，扬程覆盖从十几米到上百米，能够满足不同场景下的流体输送需求，建模时需要重点关注流道的顺滑性，避免出现局部的凸起或者凹陷导致的水力损失，同时要保证各个连接部件的配合公差符合机械设计的标准，比如轴承位的公差、密封腔的同轴度、叶轮和泵壳之间的间隙值，这些参数都会直接影响泵的实际运行效率和使用寿命。
