带式输送机用传动滚筒结构设计

　　作为带式输送系统里的核心传力部件，这个滚筒结构的设计直接决定了整条输送线的负载传递效率与运行稳定性，在散料输送、成品件转运的各类工业场景里，这类滚筒都是承担动力输出、皮带张紧导向的核心载体。从实际工程应用来看，这类滚筒常被部署在矿山、港口、仓储物流、建材生产的带式输送线驱动端，工作时需要将驱动端输出的扭矩通过筒皮与输送带之间的摩擦力传递到整条皮带，带动皮带上的物料完成长距离转运，部分改向工况下的同结构滚筒也会承担皮带折返导向、张紧力承载的作用，运行过程中需要持续承受皮带张紧带来的径向压力、物料偏载带来的交变载荷，以及启停阶段的瞬时冲击扭矩。

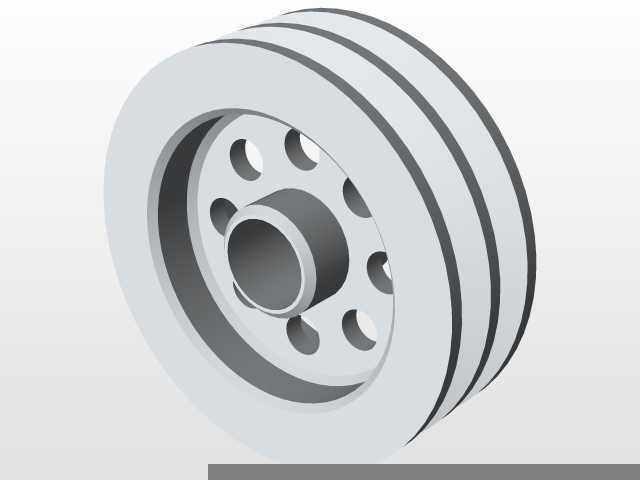

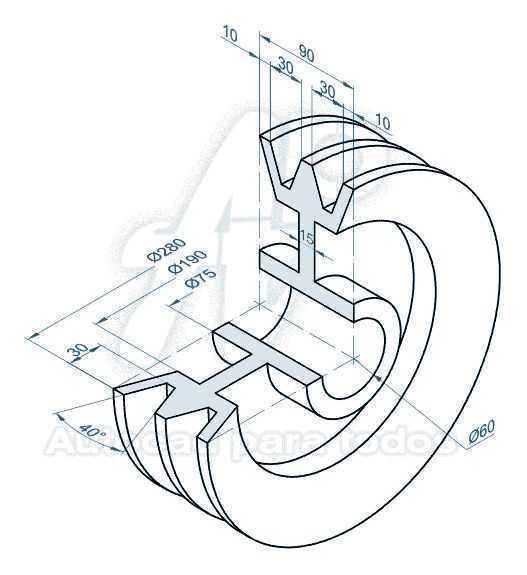

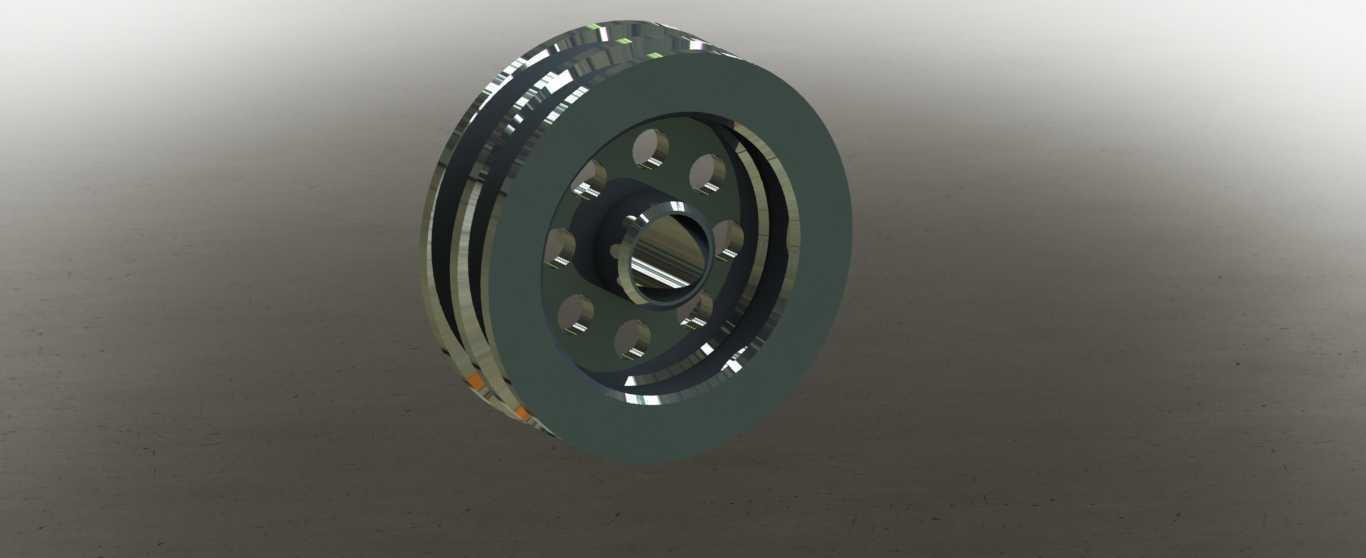

　　从结构设计思路来看，这个滚筒采用了辐板式焊接结构，区别于传统的辐条式滚筒，辐板与筒皮、轮毂之间采用满焊连接的形式，能够更好地承受重载工况下的交变应力，避免长期运行后辐条连接位置出现疲劳开裂的问题。筒皮外缘预留了皮带缠绕的接触工作面，表面加工有足够的粗糙度以保证摩擦力传递效率，同时筒皮的圆柱度公差控制在合理范围内，避免运行过程中皮带出现跑偏、偏磨的问题。轮毂位置设计有与驱动轴配合的通孔，孔内可根据实际安装需求加工键槽，实现与驱动轴的周向固定，传递驱动端输入的扭矩。辐板上均匀开设的减重孔，在不影响整体结构强度的前提下有效降低了滚筒自身的转动惯量，减少驱动端的启动负载，同时也方便后期运维过程中对滚筒内部、轴端连接位置的检查与维护。

　　在安装边界与尺寸适配层面，这类滚筒的径向尺寸需要匹配对应带宽的输送带，保证皮带缠绕时的接触面积满足摩擦力传递要求，避免出现打滑丢转的问题；轴向尺寸需要比输送带宽留出足够的余量，抵消皮带运行过程中的小幅窜动，防止皮带边缘与机架剐蹭磨损。安装时两端的轴承座需要固定在输送机架的安装支座上，安装过程中需要保证滚筒轴线与输送机纵向中心线的垂直度偏差控制在允许范围内，否则会加剧皮带跑偏与轴承的偏磨问题。轴端的连接尺寸需要匹配对应的减速机输出轴、联轴器规格，保证动力传递过程中的同轴度，减少运行过程中的振动与噪音。

　　从功能特性来看，这个滚筒的结构设计兼顾了重载承载能力与运行稳定性，焊接结构的整体刚性更好，能够适应大带宽、高带速、重负载的输送工况，辐板上的减重孔设计也让滚筒的整体重量更合理，降低了机架的承载负担与驱动系统的功率损耗。在实际选型应用中，这类滚筒可以根据输送物料的特性、输送线的长度、驱动功率的大小调整筒皮厚度、辐板厚度以及轮毂的配合尺寸，针对有腐蚀性物料的工况还可以在筒皮表面增加包胶、防腐镀层处理，提升部件的使用寿命。日常运维过程中，只需要定期检查两端轴承的润滑状态、筒皮表面的磨损情况以及焊接位置的疲劳裂纹，就可以保证滚筒长期稳定运行，减少非计划停机的概率。
