多功能可转型睡沙发金属联动机构

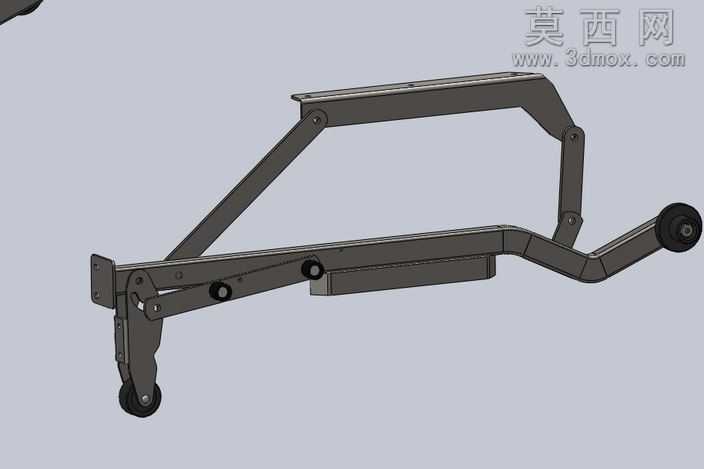

本作品为可转型睡沙发的核心金属联动机构三维模型，建模过程中严格遵循家具五金构件的实际生产尺寸标准，对每一处铰接点位、杆件弯折弧度、安装孔位都做了1:1的参数化还原。建模阶段先通过草图绘制各杆件的平面轮廓，明确各段杆件的长度、弯折角度与铰接位置，再通过拉伸、切除等特征生成实体结构，对活动铰接处的轴孔配合间隙做了精准预留，保证机构运动时不会出现卡滞或干涉问题。模型整体采用冷轧钢材质设定，渲染时赋予金属哑光磨砂质感，还原真实五金构件的表面处理效果，同时对杆件的壁厚做了符合实际冲压工艺的设定，保证结构强度符合日常使用的承重要求。该机构采用多连杆联动设计思路，通过两组对称布置的连杆组件实现沙发形态与睡卧形态的平稳切换，用户触发解锁开关后，连杆组会按照预设的运动轨迹完成伸展或折叠，靠背部分可随机构运动同步调整倾斜角度，座垫部分可向前伸展形成平整的睡卧平面，整个运动过程无需额外拆装部件，操作顺滑无突兀卡顿。设计过程中充分考虑了日常使用的耐用性需求，对受力集中的铰接位置做了加厚处理，杆件连接处采用铆接式铰接结构，减少长期使用后的松动磨损问题，同时整体机构的安装点位完全匹配常规沙发的内部框架尺寸，可直接适配多数常规尺寸的沙发底座框架，无需对沙发主体结构做大幅修改即可完成装配。模型还对机构的运动限位结构做了详细还原，在形态切换到位后会通过限位卡扣自动锁止，避免使用过程中出现意外移位，保证坐靠与睡卧状态下的结构稳定性。
