矩形截面方形螺旋弹簧结构设计

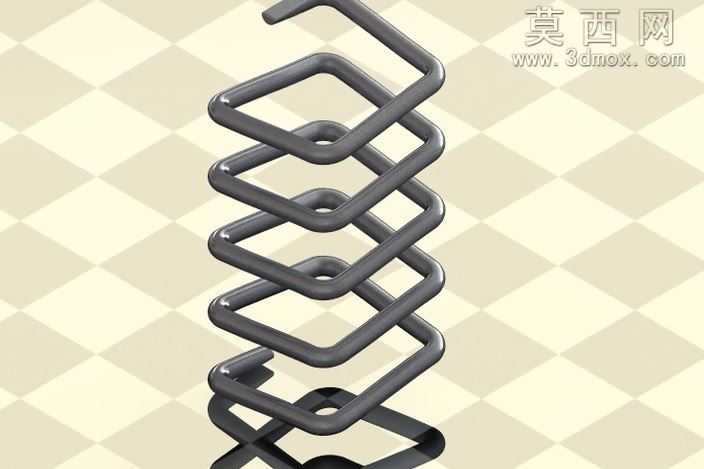

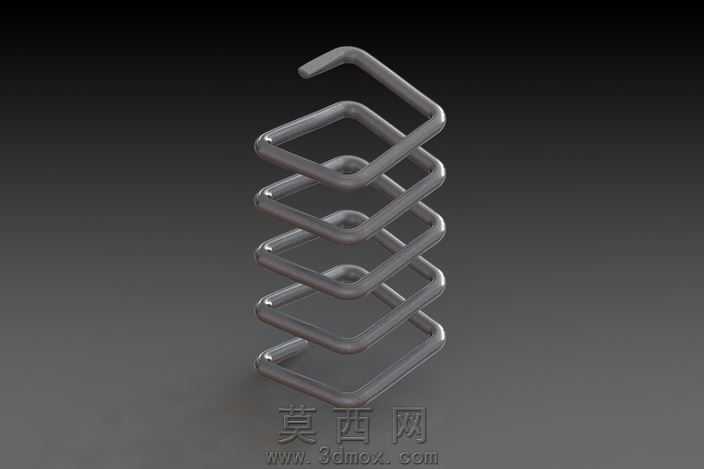

本作品为矩形截面方形螺旋弹簧的三维参数化设计成果，建模阶段采用全参数化驱动的设计逻辑，首先确定弹簧的核心设计参数：方形簧丝截面边长、弹簧中径的方形轮廓尺寸、有效圈数、端部挂钩的弯折角度与延伸长度，所有参数均可通过变量表快速调整，适配不同工况的载荷与安装尺寸需求。建模过程中先绘制方形簧丝的截面轮廓，再通过螺旋线路径结合方形轮廓的扫描特征生成主体螺旋结构，区别于常规圆形截面圆柱弹簧，该弹簧的螺旋路径为适配方形截面做了轮廓偏移修正，保证每一圈簧丝的方形截面在螺旋上升过程中保持规整的形态，不会出现截面扭曲变形的问题。端部挂钩结构采用单独的草图绘制弯折路径，与主体螺旋段做平滑过渡衔接，通过曲率连续的倒圆角处理消除应力集中点，避免弹簧在受拉工况下端部连接处出现断裂风险。材质配置阶段选用常用的弹簧钢材质，在材质编辑器中调整金属粗糙度、反射率参数，还原弹簧钢经热处理后的哑光金属质感，表面添加细微的氧化层纹理提升真实感，渲染阶段采用三点布光方案，主光从侧上方打亮弹簧主体轮廓，辅光补全暗部细节避免死黑，背景采用渐变深灰色突出金属零件的结构层次，同时添加柔和的地面阴影增强空间立体感。结构设计上，该方形截面弹簧相比同截面积的圆形截面弹簧，具备更大的刚度与吸能能力，方形的外轮廓也更适配特定方形安装空间的限位需求，端部挂钩的结构设计可直接与安装座挂接，无需额外的连接附件，简化装配流程。设计过程中同步完成了弹簧的受力仿真校验，验证在额定拉伸载荷下的形变量与应力分布均处于弹簧钢的许用应力范围内，保证结构的可靠性与使用寿命，整体模型结构规整，特征树逻辑清晰，可直接用于工程出图、装配验证以及3D打印样件制作。
