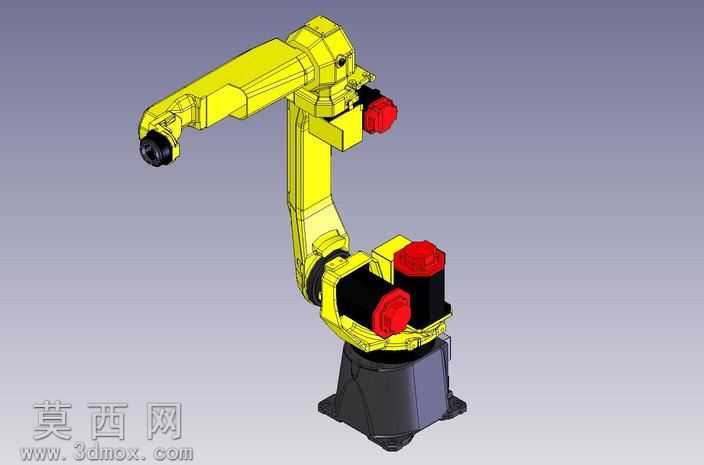

FANUC气动六轴机械手三维设计模型

本模型为发那科经典M-10iA/ARCMate100iC气动机械手的三维数字化设计成果，建模过程严格遵循该型号工业机械手的真实尺寸比例与结构特征，完整还原了设备的整机形态与各部件的装配关系。建模阶段首先从基座结构入手，还原了底部安装基座的厚重支撑结构，明确了基座与第一旋转关节的连接定位关系，保证整机安装基准的准确性；随后依次构建大臂、小臂、腕部三个核心运动臂段，对各段的壳体曲面做了精细化处理，还原了真实设备的流线型防护外壳造型，同时对关节处的伺服驱动模块、气动执行组件做了独立建模，清晰呈现了各驱动部件的安装位置与外形特征。模型对末端执行器的连接法兰做了标准化还原，可适配多种焊接、搬运类末端工具的拓展装配，各关节处的旋转轴、限位结构均按照真实设备的运动范围做了结构预留，能够支持后续的运动仿真验证。材质渲染阶段，针对设备不同部位的材质特性做了区分设置：臂段主体外壳采用亮黄色工业烤漆材质，还原发那科设备的经典外观配色，调整了材质的反光度与粗糙度参数，模拟真实工业漆面的哑光质感；基座部分采用深灰色铸铁材质，添加了细微的颗粒质感表现铸件的表面特征；关节处的驱动端盖采用亮红色工程塑料材质，与黄色臂身形成清晰的视觉区分；末端法兰与连接轴采用金属镀铬材质，表现金属加工件的光亮质感。设计过程中充分考虑了气动机械手的实际应用场景，整体结构紧凑，各臂段的运动空间无干涉，既可以作为工业自动化生产线的布局参考模型，也可用于机械手运动轨迹仿真、工作站搭建的数字化载体，模型包含通用STEP/IGES格式文件，能够适配多数主流三维设计软件的导入使用，为气动机械手的教学演示、方案设计、结构参考提供精准的数字化模型支撑。
