多腔体多孔集成式机械阀块结构设计

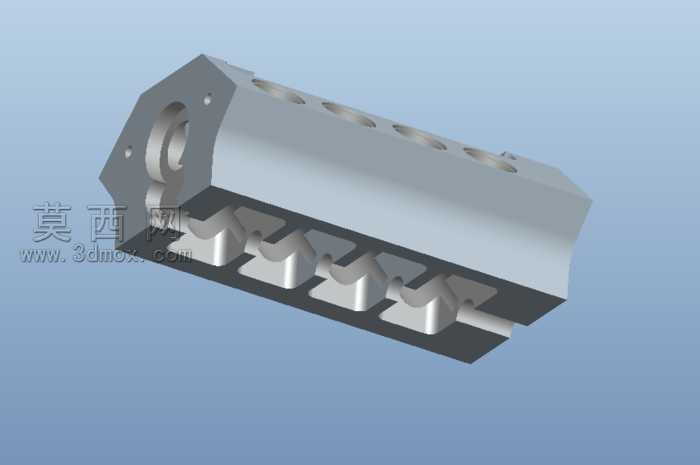

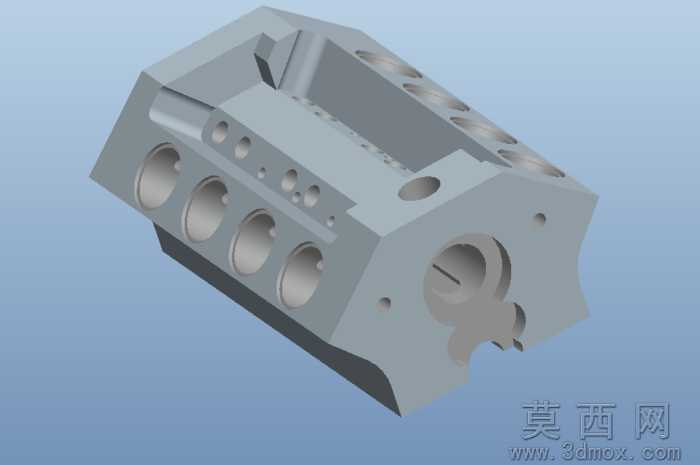

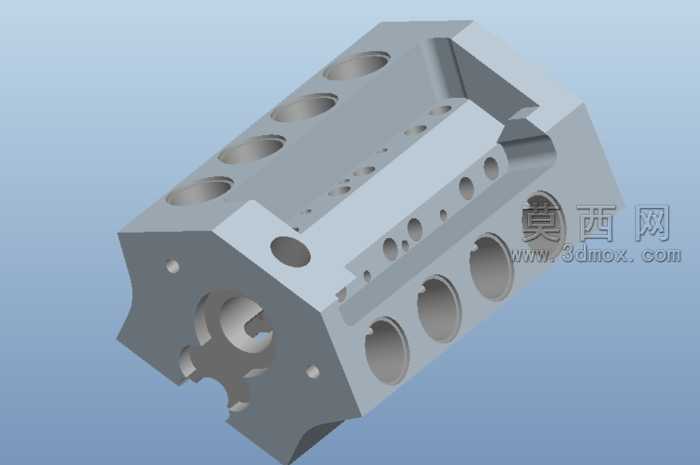

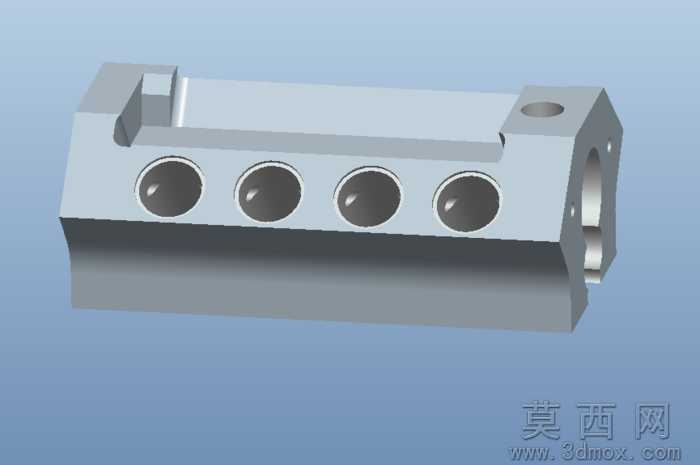

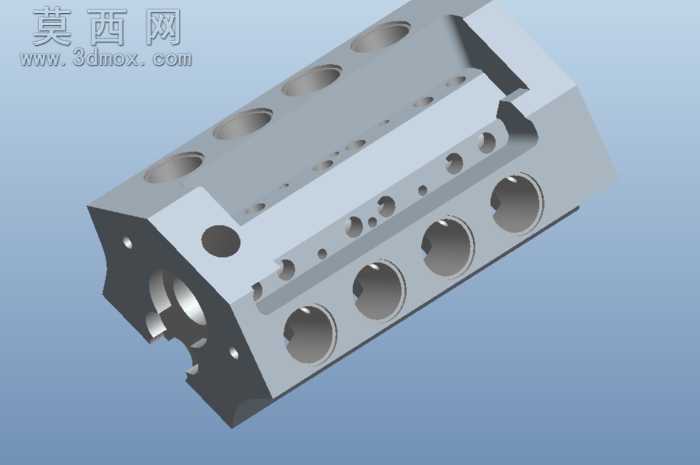

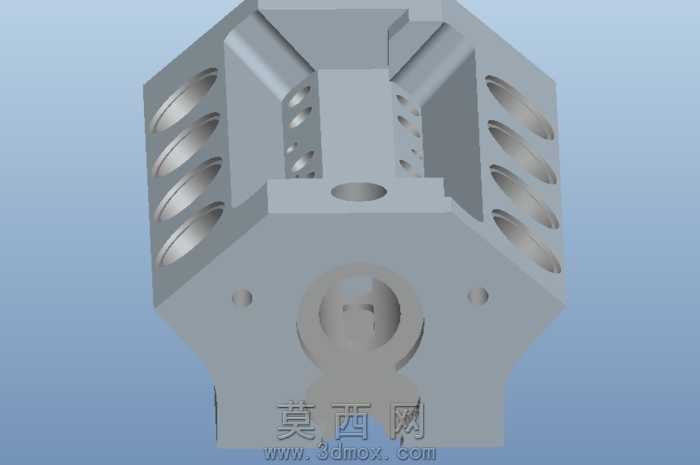

该三维模型采用Pro/Engineer Wildfire4.0完成全参数化建模，整体为一体化铣削成型的块状金属构件，建模阶段首先以基准坐标系定位核心安装面，通过拉伸特征生成主体毛坯轮廓，随后针对不同功能的孔系采用差异化建模逻辑：大直径通腔采用旋转切除配合同轴度约束完成，保证孔位轴线与安装基准的平行度公差；侧面阵列排布的等径安装孔采用线性阵列特征驱动，孔间距严格遵循行业通用安装尺寸规范，同时对每个孔的端口添加1×45°倒角特征，去除锐边的同时为管路接头安装提供导向。模型表面采用哑光金属材质渲染，还原了钢制构件经喷砂处理后的质感，渲染阶段调整环境光遮蔽参数，清晰呈现腔体内部的台阶结构与孔道交汇区域的过渡形态，所有非加工面保留均匀的拔模斜度，符合实际铣削加工的工艺要求。设计思路上采用集成化布局，将原本分散的多个阀件安装孔、流体通道、定位销孔整合在单一构件上，减少了管路连接的密封点位，降低流体泄漏风险，同时在构件边角处设置圆角过渡，避免应力集中导致的构件变形，每个孔位的深度、直径参数均关联全局参数表，可根据实际使用的阀件规格快速调整尺寸，无需重新绘制特征，大幅提升了模型的复用性。模型的结构细节完全匹配实际液压阀块的加工逻辑，所有相交孔道均做了相贯线处理，不存在建模过程中常见的零厚度几何体、特征重叠等错误，可直接导入CAM软件生成加工刀路，也可用于液压系统的装配干涉校验，帮助设计人员提前排查管路布局与安装空间的冲突问题。
