U型折弯式模具型腔结构件

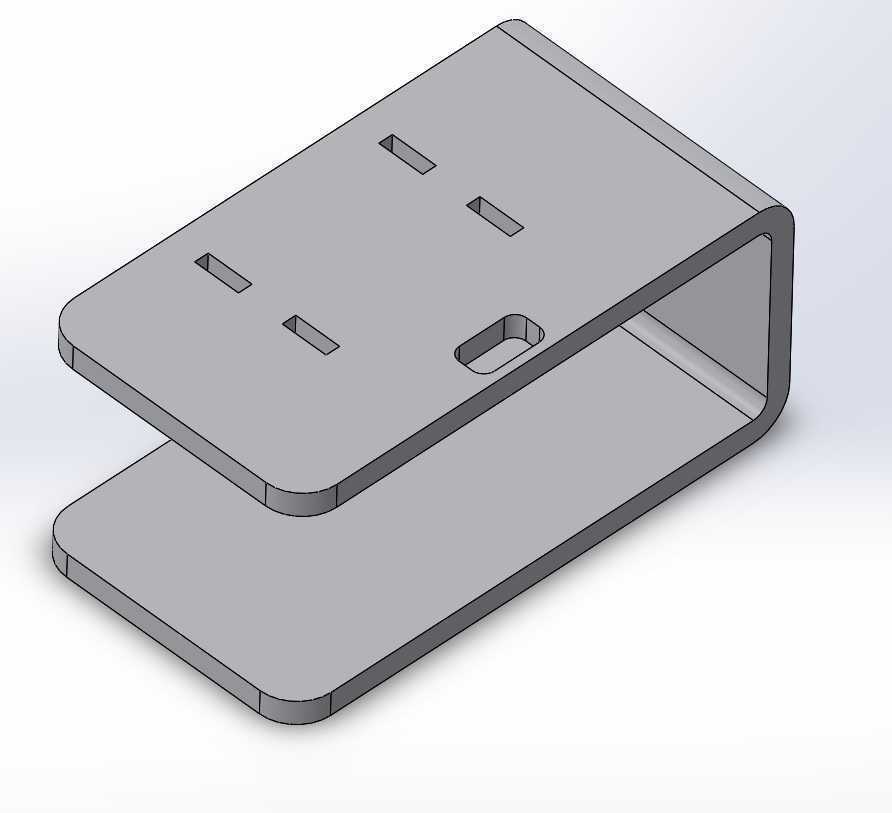

　　这套U型折弯结构的型腔部件，主要应用在小型注塑件的批量成型工位，适配卧式注塑机的动模侧安装需求，日常生产中多用于带侧边包覆结构的塑料外壳、卡扣支架类产品的型腔成型环节。从结构设计逻辑来看，整体采用一体化折弯成型的基体架构，上下两层平行支撑板通过侧边圆弧过渡的立板连接，没有额外的拼接焊缝或者紧固件连接位，能避免长期受注塑压力、模温交变影响出现的拼接位错位、溢料飞边问题。上下支撑板的平面度公差控制在0.02mm范围内，合模时能和定模型芯紧密贴合，成型过程中不会因为合模间隙不均导致产品壁厚差超差。上层支撑板上开设的多组长条形通孔，是成型产品表面凸台结构的让位孔，孔位边缘做了0.5mm的倒角处理，既可以减少注塑时的料流剪切应力，

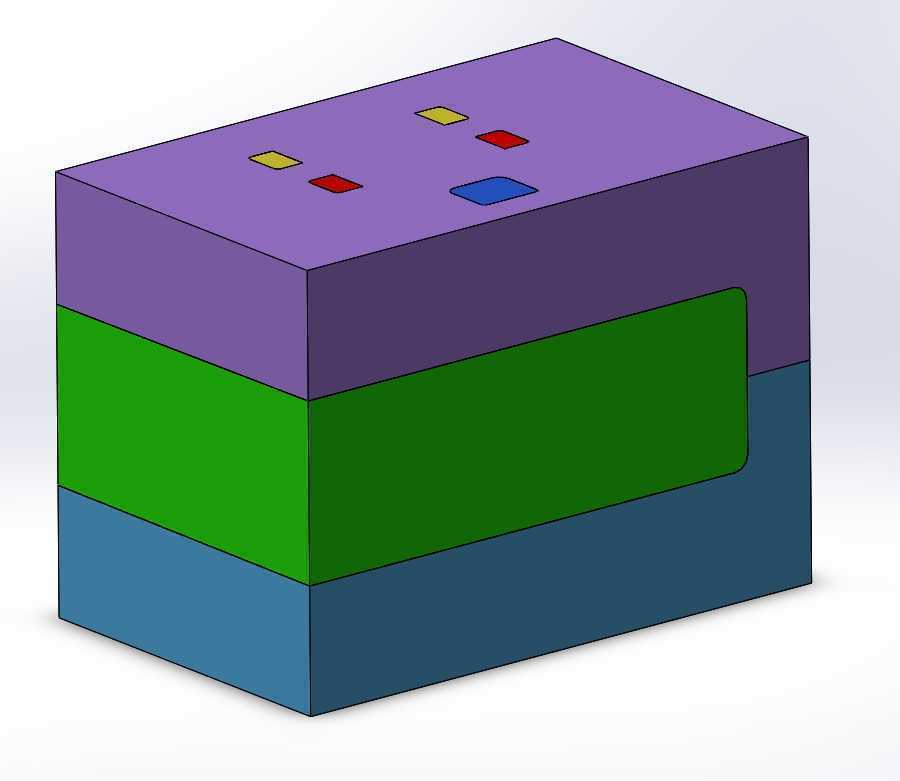

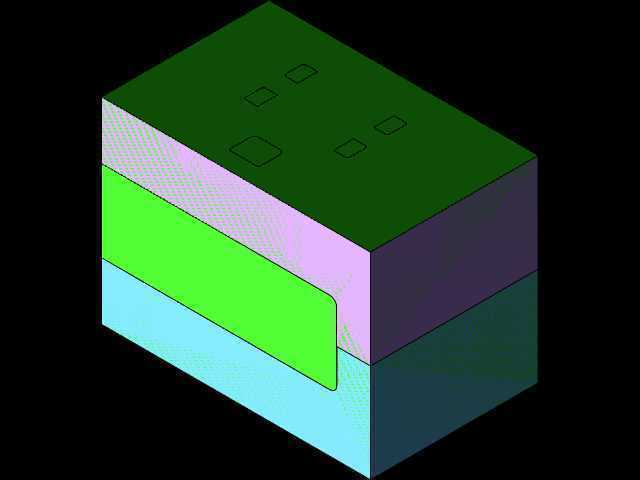

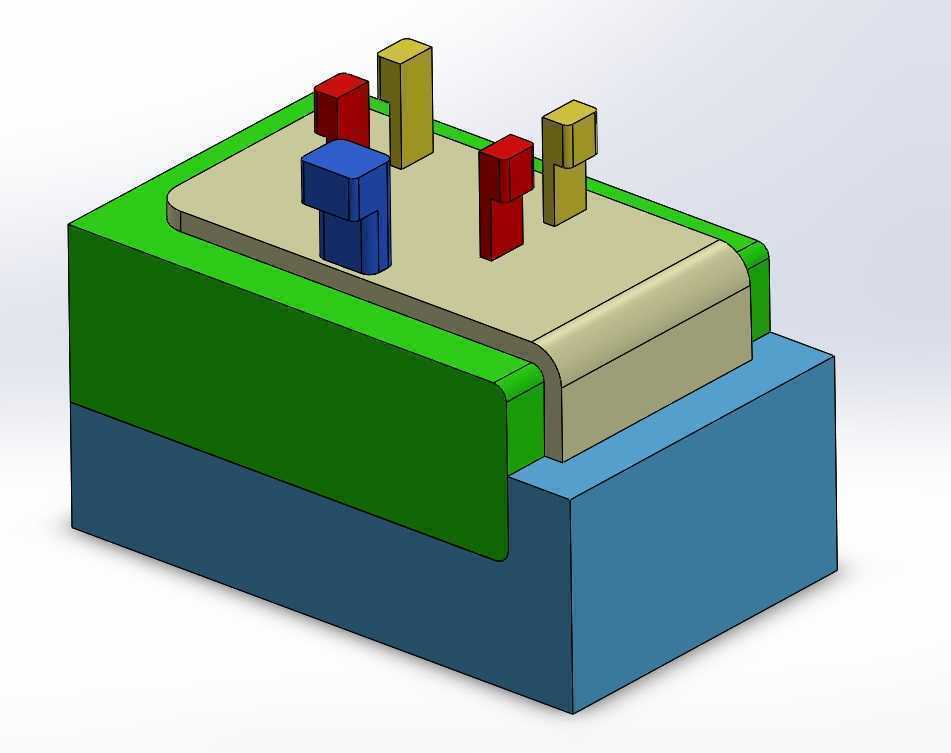

　　也能避免开模顶出时孔位边缘刮伤产品表面；单独设置的腰型孔是产品侧卡扣结构的成型位，孔位深度和卡扣的倒扣量匹配，开模时可以随动模一起完成初步脱模，不会出现卡扣拉断、变形的问题。侧边立板的内R角和外R角做了等壁厚设计，R角半径控制在3mm，既可以保证基体自身的结构强度，在承受40MPa左右的注塑保压压力时不会出现形变，也能避免成型产品对应位置出现应力集中，减少产品后续使用过程中拐角位置开裂的风险。安装边界方面，整体外形的长宽尺寸适配200mm规格的标准模架，上下支撑板的厚度为8mm，立板的连接高度为35mm，刚好匹配对应成型产品的内部空腔高度，安装时不需要额外在模架上加工让位槽，直接通过侧边的基准面定位锁紧即可，

　　能减少模架二次加工的工作量。下层支撑板作为和模架贴合的安装基准面，表面做了磨平处理，粗糙度达到Ra0.8，安装后可以保证整个型腔部件的水平度，避免合模时出现偏载。在实际生产场景中，这套型腔结构可以适配PP、ABS等常用热塑性塑料的成型需求，料流在型腔内的流动路径经过优化，从浇口进入后可以顺着U型的空腔均匀填充到各个成型位，不会出现困气、缺胶的问题，冷却水路可以直接贴附在上下支撑板的背面，冷却效率比拼接式型腔提升15%左右，能有效缩短单件产品的成型周期。设计时还考虑了日常维护的便利性，整个型腔部件没有复杂的异形曲面，表面抛光处理难度低，生产过程中如果出现料污、轻微划痕，不需要拆卸整个部件就可以完成现场抛光修复，减少停机维护的时间。

　　上下层板的边缘都做了1mm的导入倒角，合模时可以顺利导入定模的导向结构，不会出现硬碰撞导致的型腔边缘碰缺，延长部件的使用寿命。针对注塑过程中可能出现的排气问题，在上层支撑板的长条孔末端预留了0.02mm的排气间隙，不需要额外加工排气槽就可以将型腔内的空气顺利排出，避免产品表面出现烧焦、气泡等成型缺陷。
