衣架注塑成型模具结构设计方案

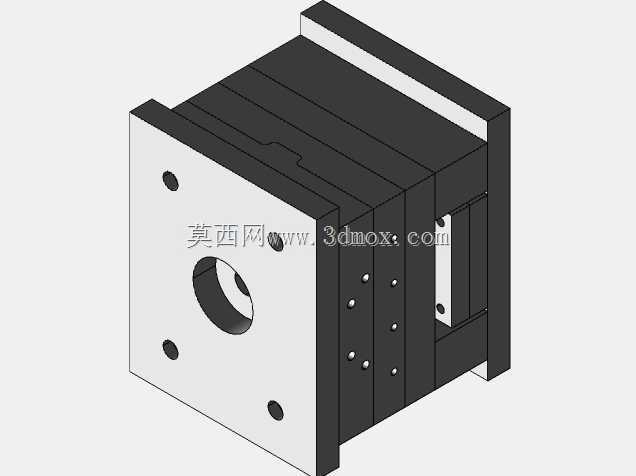

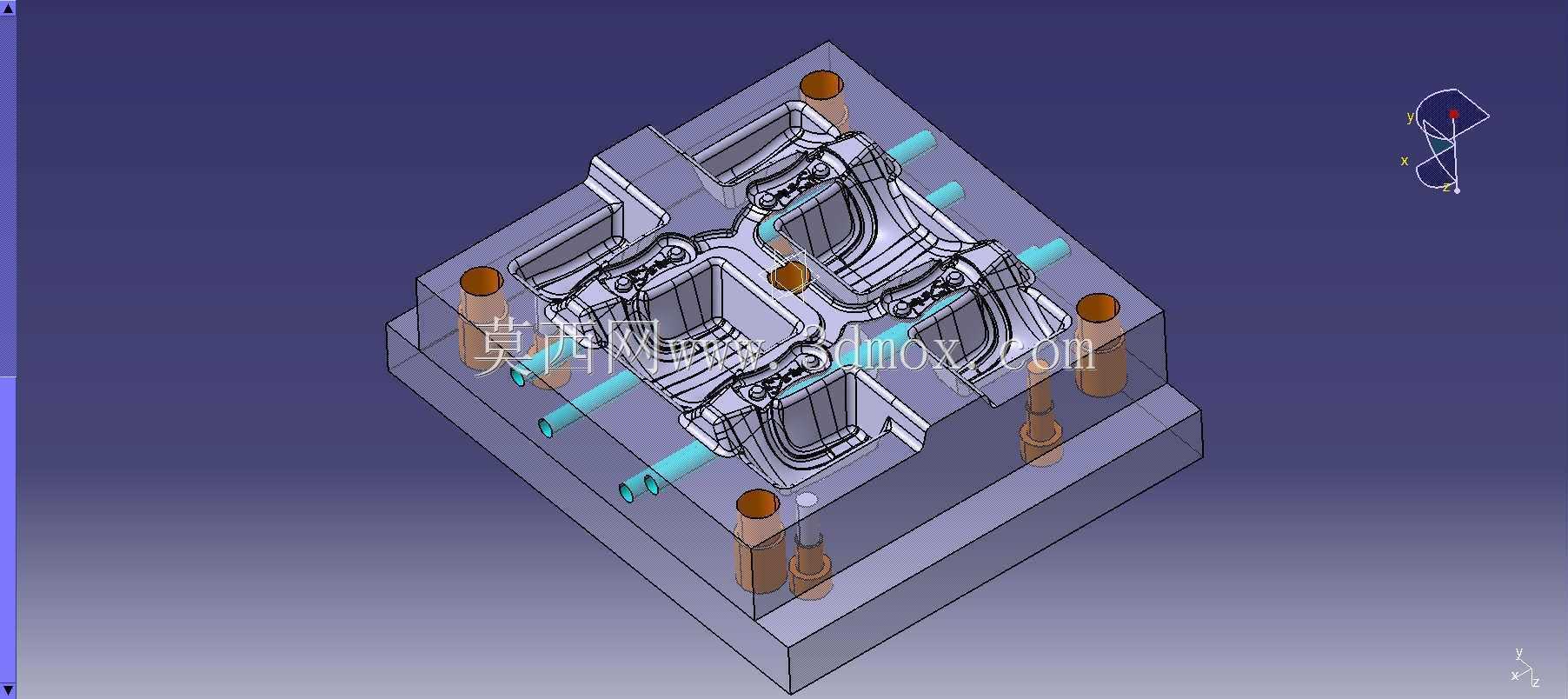

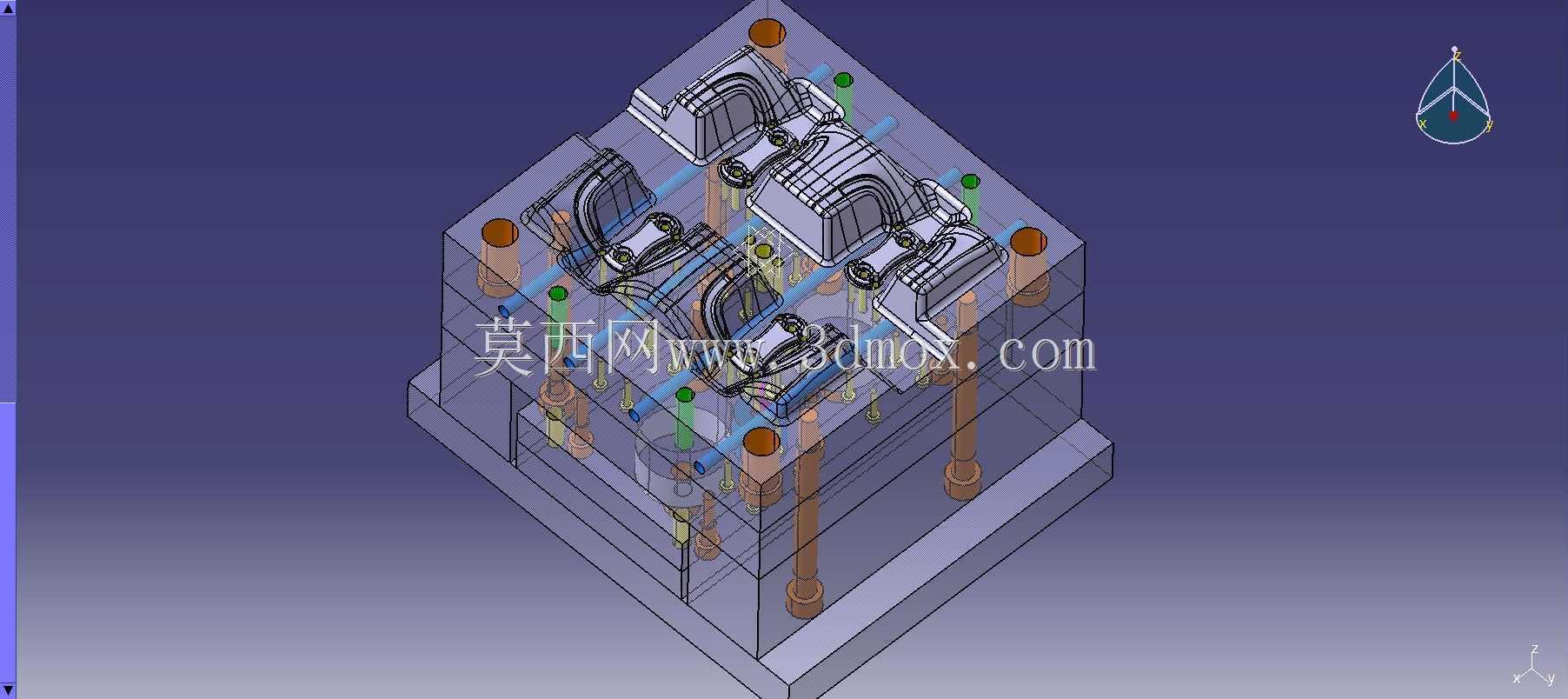

　　这套模具针对日常晾晒用塑料衣架的批量注塑生产开发，适配卧式注塑机安装使用，核心成型部分采用一模两腔布局，可单次注射完成两个对称结构衣架的成型作业，匹配常规通用PP、ABS等衣架常用注塑原料的成型工艺参数。从结构布局来看，模具采用标准两板模模架作为基础承载结构，分型面沿衣架主体最大轮廓面设置，开模时动定模分离后，成型后的衣架制品留于动模侧，配合顶出机构完成自动脱料，适配自动化注塑生产线的连续作业需求，减少人工取件的辅助时间，提升单批次生产效率。冷却回路采用环绕式布局，在衣架主体的杆身、挂钩等壁厚均匀区域设置平行冷却水道，在衣架两端的挂耳、加强筋等壁厚变化区域调整水道间距，避免局部冷却不均导致的制品翘曲、缩痕缺陷，

　　保证成型后衣架的尺寸精度与外观质量，冷却水道的接口设置在模架侧部，适配注塑机常规冷却水嘴的安装尺寸，无需额外改装管路即可快速对接生产现场的冷却系统。顶出机构采用顶杆与顶块组合的方式，在衣架主体的平面区域布置圆顶杆，在挂钩、加强筋等易粘模的结构位置设置成型顶块，顶出行程匹配衣架的脱模斜度设置，保证顶出过程中制品受力均匀，不会出现顶白、顶穿等成型缺陷，顶杆的安装位置避开模具内部的冷却水道、紧固螺丝孔位，保证模架内部各机构的运行互不干涉。导向系统采用标准导柱导套配合结构，在模架四角设置高精度导柱，导套嵌入定模板内，合模过程中导柱先进入导套完成定位，保证动定模的型腔对位精度，避免合模错位导致的制品飞边、错模缺陷，导柱表面做硬化处理，

　　提升长期开合模过程中的耐磨性能，延长模具整体使用寿命。浇注系统采用侧浇口进料方式，浇口设置在衣架主体的非外观面位置，成型后浇口残留痕迹不影响衣架的外观质量，流道采用圆形截面设计，减少熔体在流道内的压力损失，保证两个型腔内的熔体填充速度一致，避免出现单个型腔填充不足、飞边等成型问题，流道凝料可随制品一同顶出，配合自动化机械手可实现流道与制品的自动分离。模具的安装边界适配常规200吨级卧式注塑机的拉杆间距、定位圈尺寸与浇口套匹配尺寸，模架总厚度在注塑机的允许容模厚度范围内，顶杆孔位与注塑机的顶出杆位置对齐，上机安装时无需额外加工转接板即可快速装夹，减少模具上机调试的准备时间。在日常生产维护层面，模具的成型镶块采用模块化设计，衣架挂钩、

　　挂耳等易磨损的局部结构采用独立镶件拼接，长期生产出现磨损、拉伤时可单独更换对应镶件，无需整体更换型腔板，降低模具的维护成本与维修周期，镶件与模架的配合采用精准的定位销定位，保证更换镶件后的型腔对位精度，不会影响制品的成型尺寸。排气结构开设在分型面的熔体填充末端，采用浅排气槽结构，深度控制在原料溢边值以内，可快速排出型腔内的空气，避免制品出现烧焦、气泡、填充不足等缺陷，排气槽的位置避开制品的外观面，排气痕迹不会影响衣架的表面质量。
