多接口塑料壳体外观结构设计

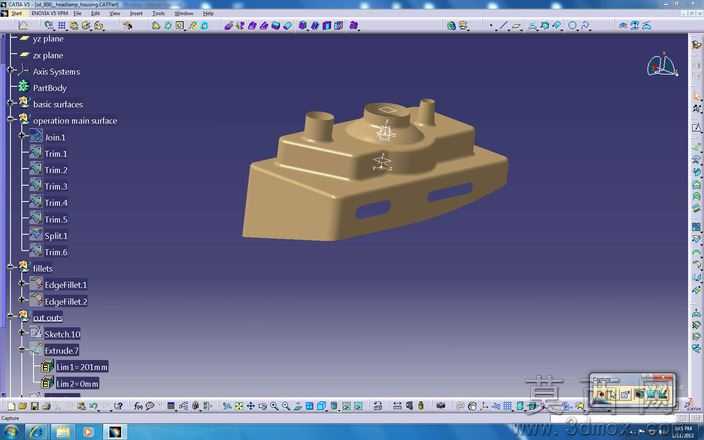

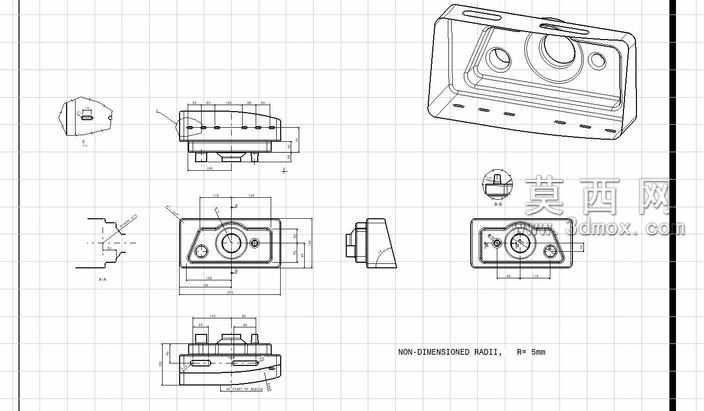

本作品为塑料材质的壳体类零件三维设计，整体采用流线型曲面造型思路，在三维建模过程中优先通过基准面草绘勾勒出壳体的整体外轮廓走向，结合放样、曲面剪裁与加厚命令完成主体壳体的基础形态构建，保证壳体外观的流畅过渡，避免出现生硬的棱角转折，适配塑料注塑成型的工艺特性。建模阶段针对壳体上的三处不同规格的管状接口，分别采用凸台拉伸与拔模命令完成结构创建，接口处预留均匀的壁厚，同时在接口根部添加圆角过渡结构，减少注塑过程中的应力集中问题，提升零件成型后的结构强度。壳体侧面设计有长条形镂空槽结构，建模时通过实体切除命令完成槽体的精准绘制，槽体边缘同样做圆角处理，避免锐边划伤装配人员，同时该槽位可作为装配定位或者走线通道使用，兼顾结构实用性。材质渲染阶段选用哑光棕褐色塑料材质，调整材质的粗糙度与反光参数，还原普通工程塑料的真实质感，同时添加柔和的环境光与定向光源，凸显壳体表面的曲面过渡细节与各结构的层次关系，让整体渲染效果更贴近实际注塑件的成品状态。设计过程中充分考虑塑料件的成型工艺要求，所有结构的拔模角度统一设置为1.5度，壳体整体壁厚保持均匀，避免出现壁厚突变导致的缩痕、缺胶等注塑缺陷，各接口的尺寸公差预留合理，可直接用于后续的模具设计开模参考，整体结构在满足外观设计要求的同时，兼顾了装配适配性与生产工艺可行性，是典型的面向注塑生产的塑料壳体类零件设计方案。
