离合器压力板与弹簧组件三维结构设计

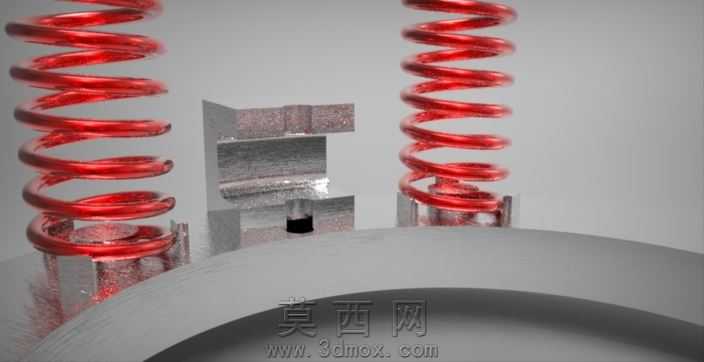

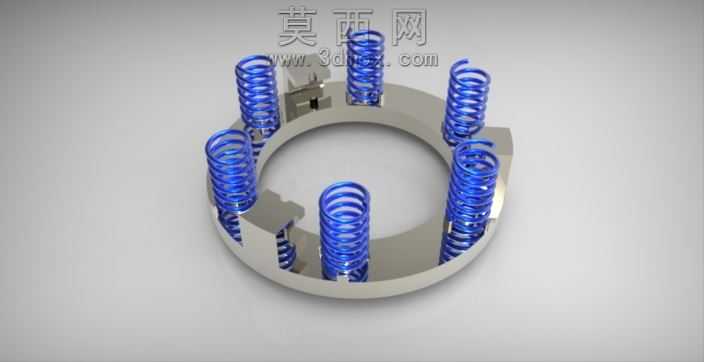

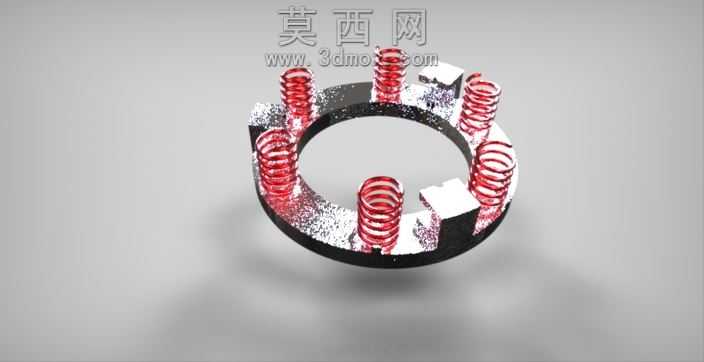

本作品为离合器核心承压与弹性复位组件的三维建模设计，整体采用环形对称式结构布局，以环形金属压力板作为承载基体，沿圆周方向均匀分布八组螺旋压缩弹簧，形成稳定的周向弹性施力结构。建模过程中首先以基准轴为中心构建压力板的环形基体轮廓，通过拉伸、切除特征完成板体上的弹簧定位凸台与限位卡槽结构，保证每一组弹簧的安装位置具备统一的同轴度与轴向定位精度，避免装配后弹簧出现偏载、歪斜的问题。弹簧部分采用螺旋扫描特征完成建模，严格匹配实际弹簧的节距、丝径、中径参数，还原弹簧自由状态下的螺旋形态，同时对弹簧两端的磨平端面做了细节处理，保证弹簧与压力板、对应配合件的端面接触面积符合实际工况要求。材质渲染阶段，压力板部分赋予哑光金属钢材质，调整表面粗糙度参数模拟冲压成型后的金属质感，边缘处做轻微倒角处理避免应力集中的同时还原真实机加工细节；弹簧部分赋予亮蓝色弹簧钢材质，通过调整反射参数凸显金属弹簧的表面光泽与螺旋结构的光影层次，整体渲染采用柔和的漫反射光照，清晰展现组件各部分的结构关系与装配位置。设计思路围绕离合器的接合与分离工况展开，均匀分布的弹簧可在离合器接合时提供稳定均匀的轴向压紧力，保证动力传递过程中压力板与摩擦片的紧密贴合，避免出现打滑、动力传递不均的问题；当离合器分离时，弹簧被压缩储存弹性势能，在分离动作撤销后可推动压力板快速复位，恢复动力传递状态。建模过程中对各零件的配合公差做了预设，弹簧与定位凸台之间保留合理的装配间隙，既保证弹簧可以顺畅做轴向伸缩运动，又不会出现径向窜动，整体结构完全匹配离合器的实际工作需求，可用于传动系统结构演示、装配工艺模拟以及相关零部件的优化设计参考。
