双层扩展型工作站机箱结构设计方案

　　这款双层工作站机箱的设计初衷，是解决高密度计算场景下PCI-E扩展卡安装空间不足、散热气流组织混乱的痛点，在工业控制、小型算力工作站、嵌入式测试平台等场景中，这类定制化机箱往往比市售标准机箱更适配现场安装需求。从结构布局来看，箱体采用上下分层的内部空间划分，上层预留标准ATX主板安装位与电源安装腔，下层通过扩展背板将PCI-E卡安装位分为两排排布，相比标准单排PCI-E安装的机箱，可多容纳4-6块全高扩展卡，满足多采集卡、多GPU加速卡、多工业通讯卡的同时安装需求，适配工业视觉检测、多通道数据采集、边缘算力节点等需要大量扩展接口的使用场景。

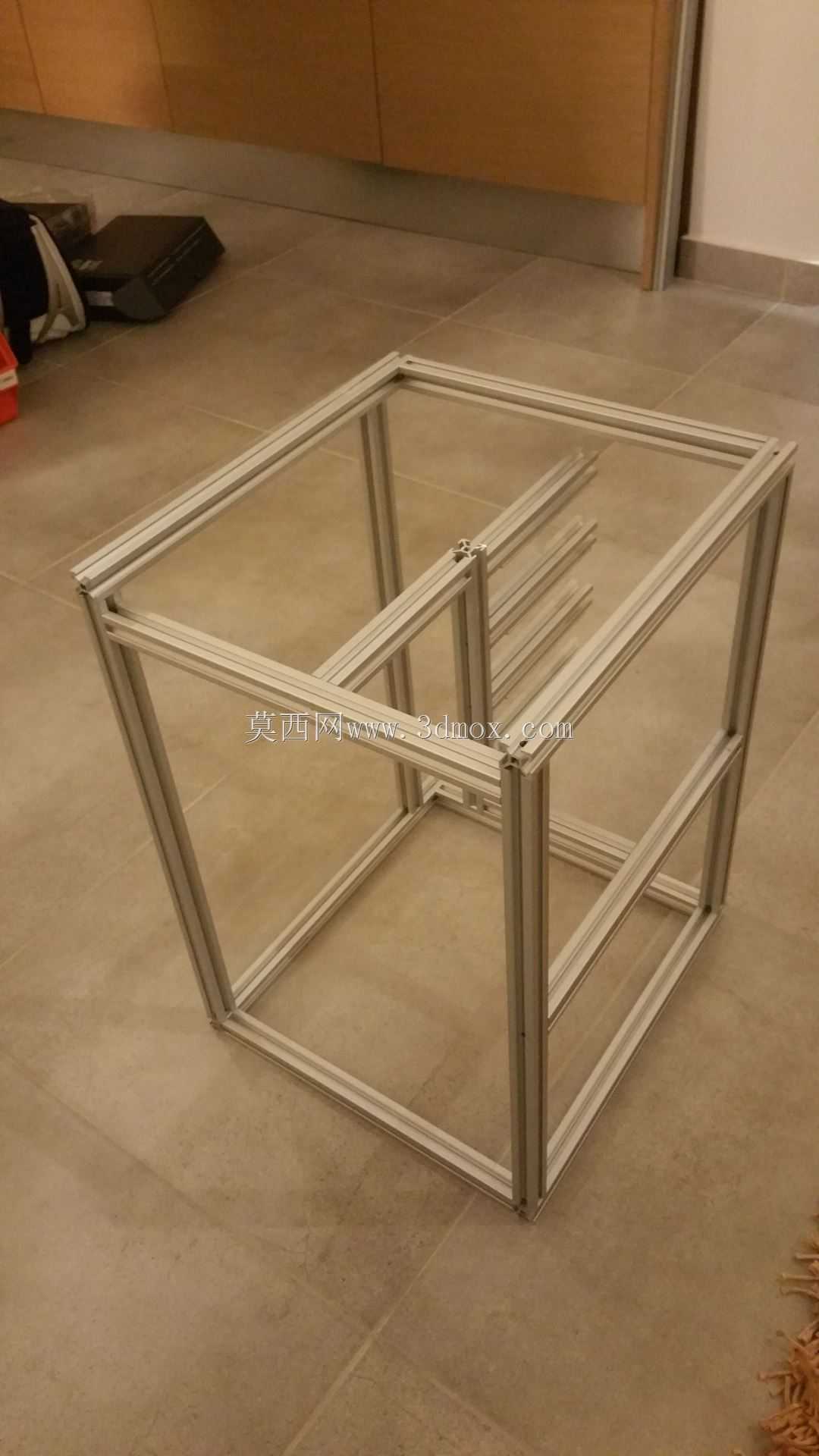

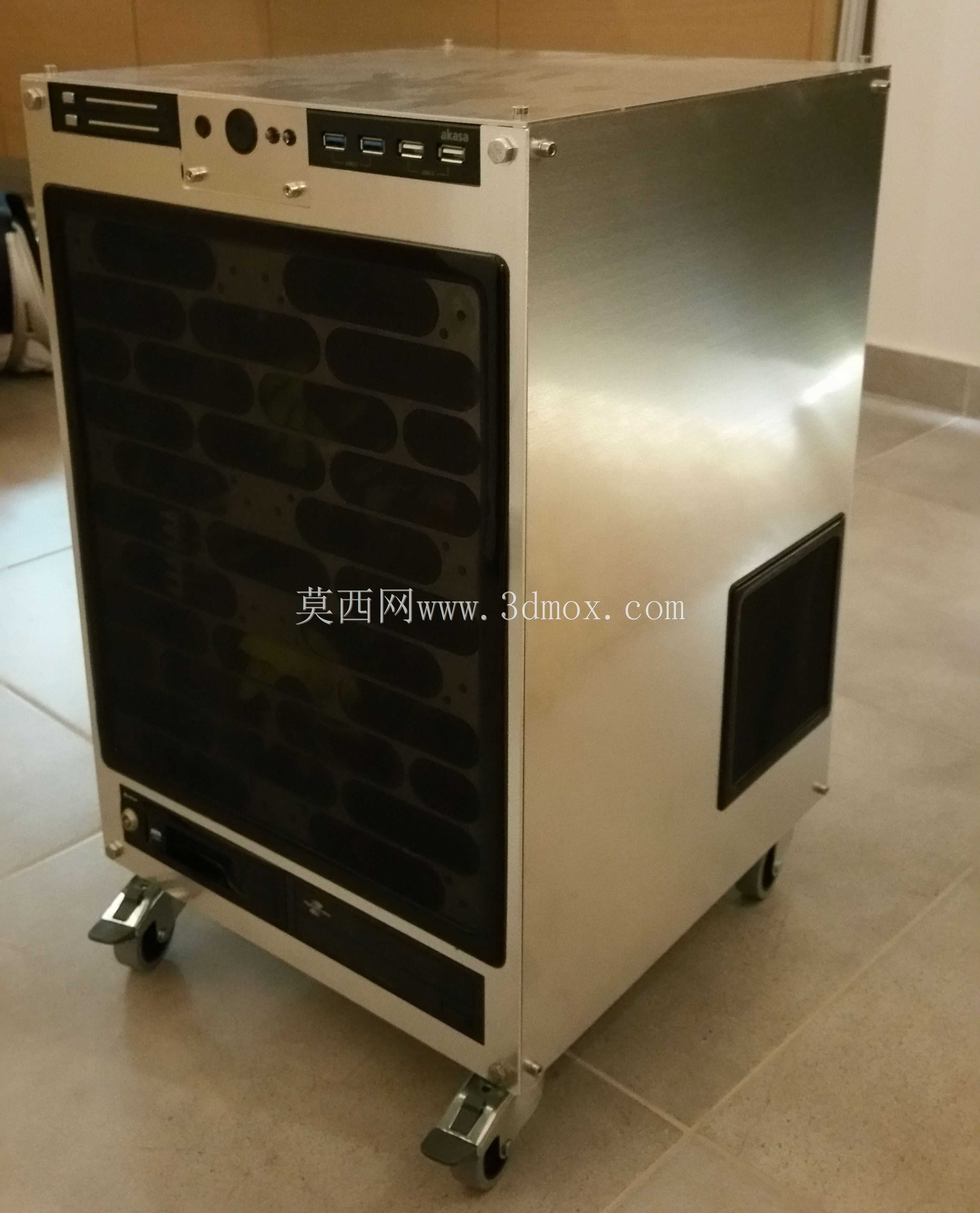

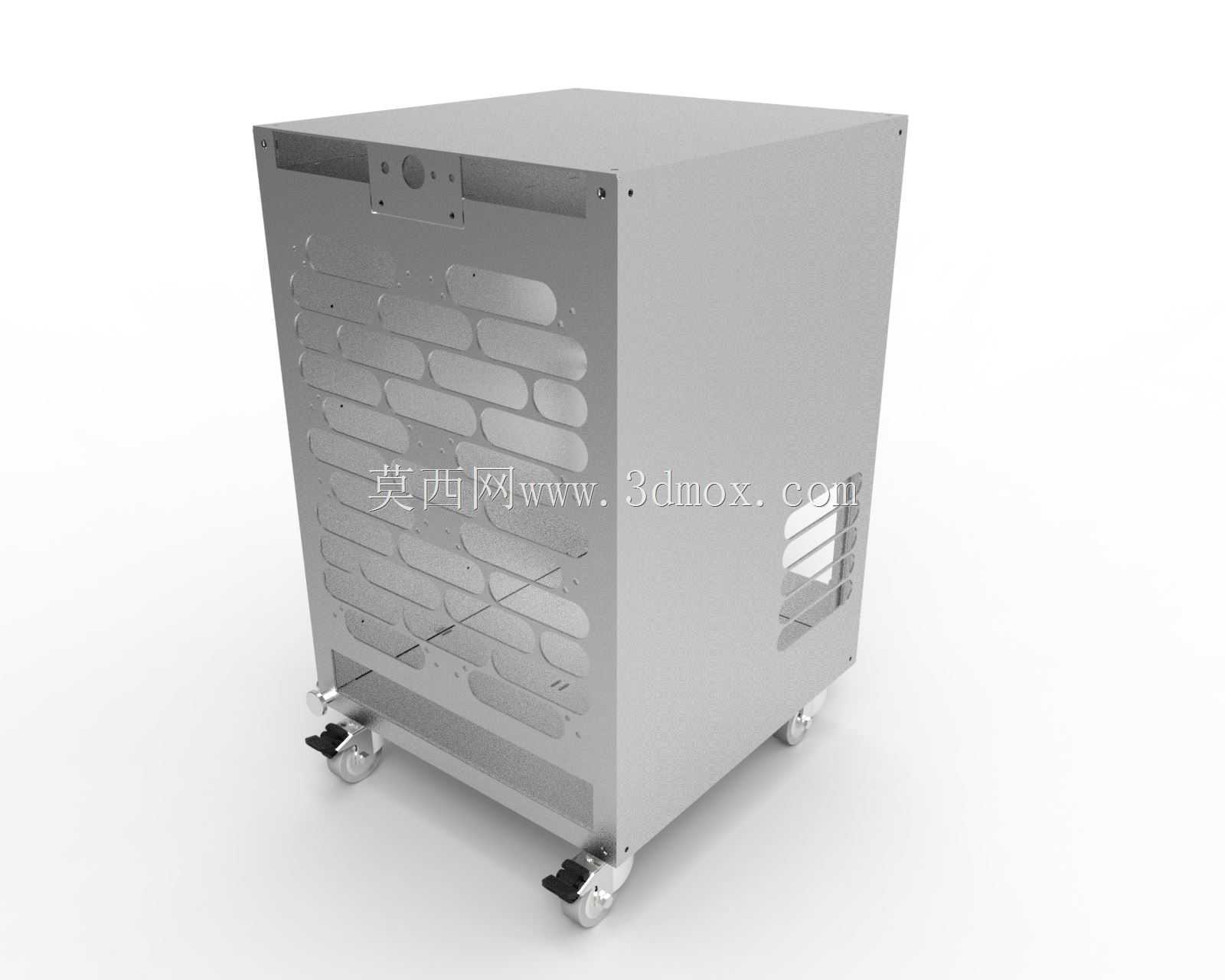

　　外形设计上，箱体整体采用折弯钣金拼接结构，主壳体采用1.5mm厚冷轧钢板折弯成型，边角处做R3圆角折弯处理，既避免锐边划伤安装人员，也能提升壳体整体抗扭刚度，减少运输与移动过程中的结构变形。底部安装四个2寸万向带刹车脚轮，其中两个脚轮带定向锁止结构，方便在机房、测试车间内短距离移动设备，到位后锁止脚轮即可固定位置，无需额外打膨胀螺栓固定，适配需要频繁调整工位的测试类场景。箱体整体宽度控制在220mm，深度450mm，高度480mm，可直接放入标准19英寸服务器机柜的相邻U位旁侧空间，也可独立放置在工作台下方，不会占用过多桌面操作空间，安装边界适配多数小型机房与实验室的空间预留要求。

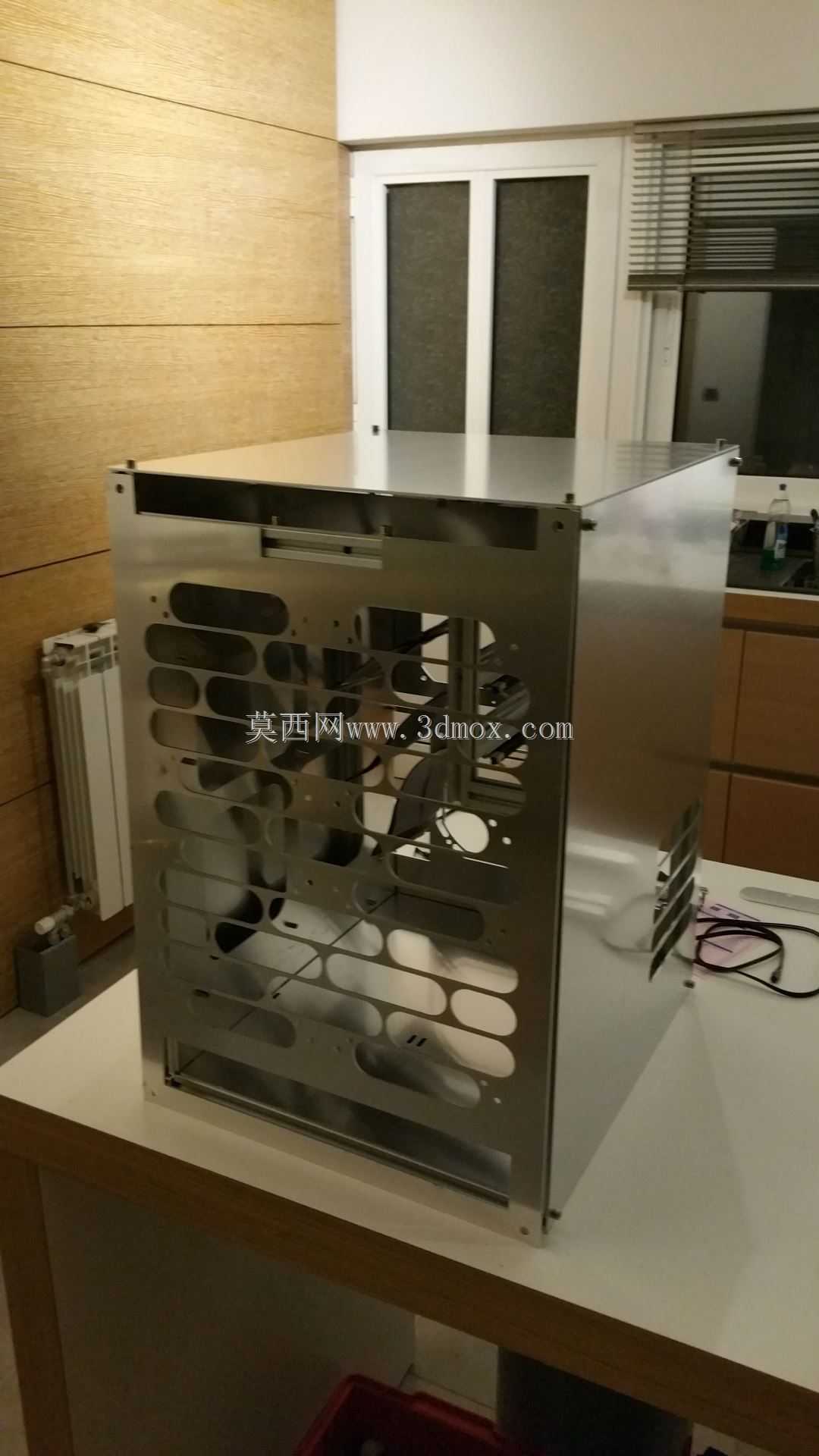

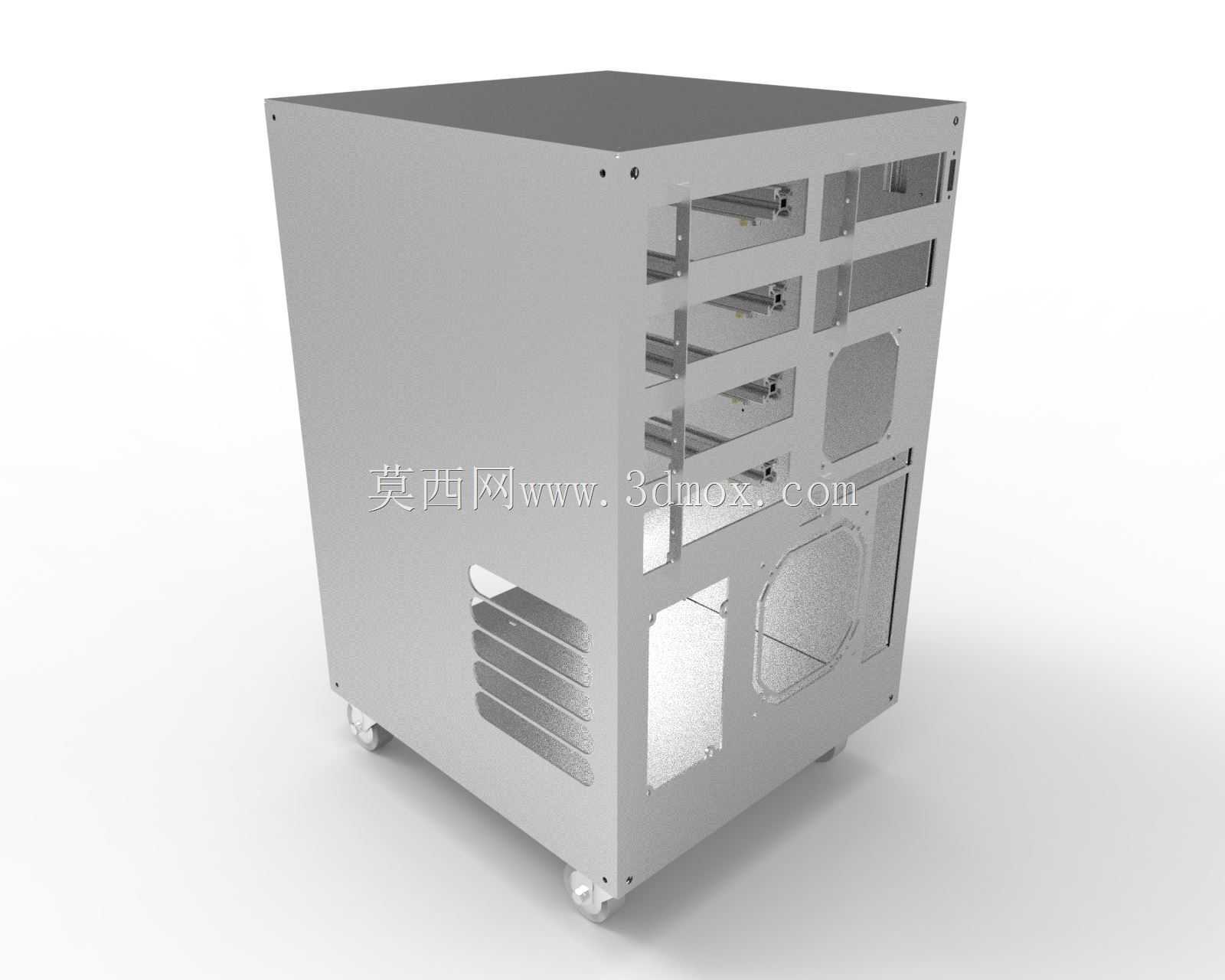

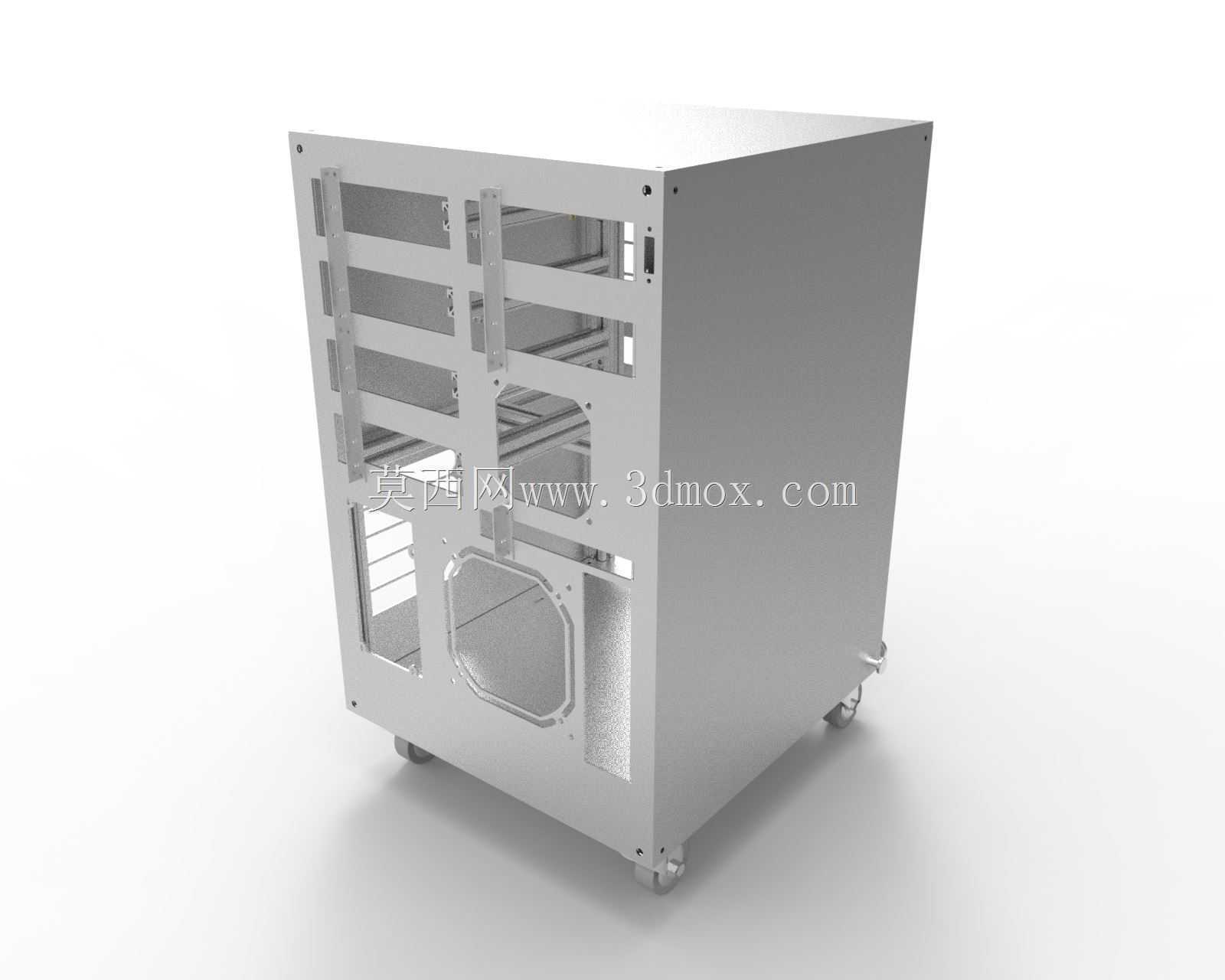

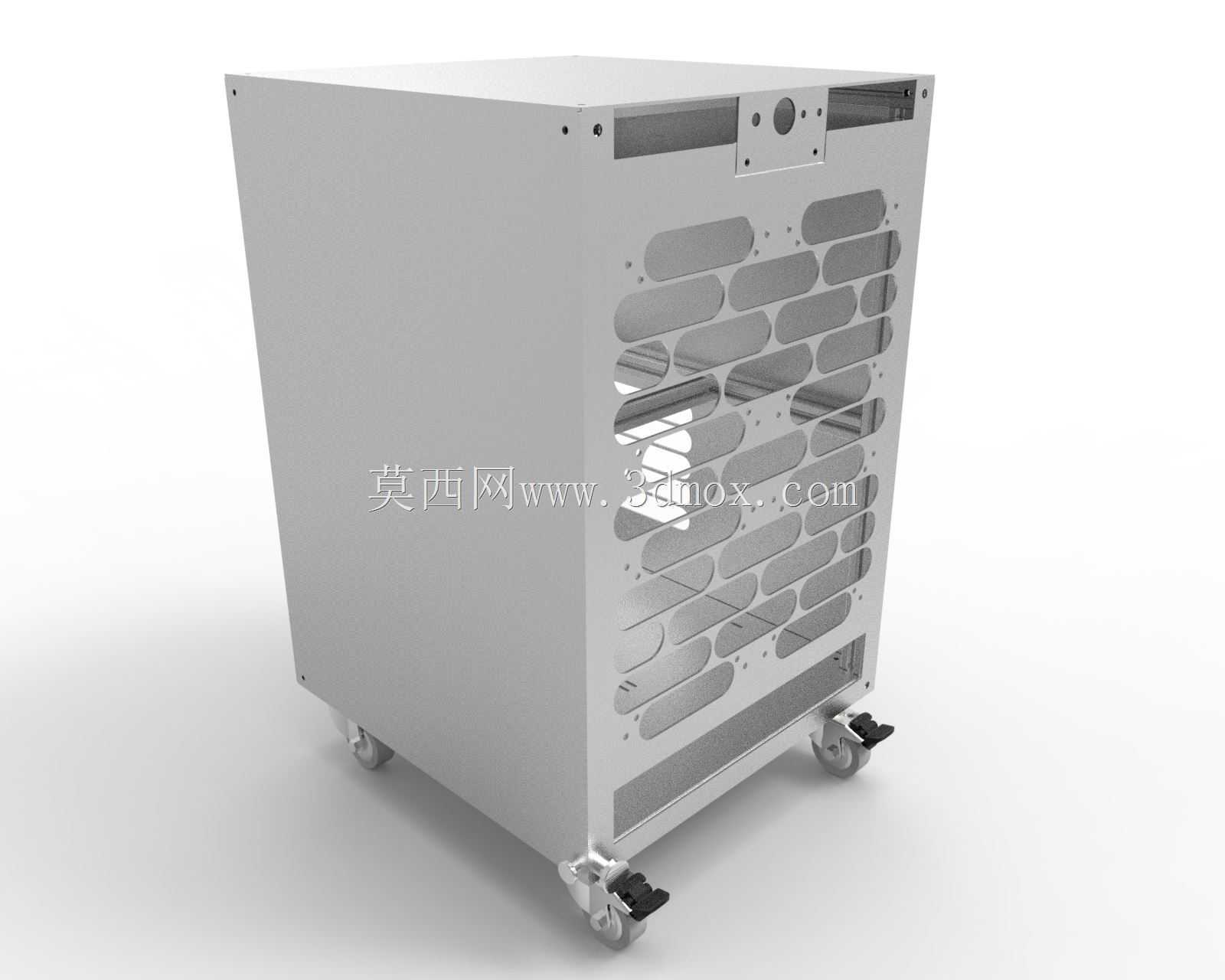

　　通风散热结构是这款机箱设计的核心考量点，前面板采用错落式长圆孔通风阵列，开孔率达到38%，进风气流可直接覆盖下层扩展卡区域与上层主板CPU区域，避免热风在箱体内部淤积。后面板对应扩展卡位置预留标准挡片安装位，同时在电源安装位旁侧设置独立排风出口，配合电源自带风扇形成独立的散热风道，减少扩展卡散热气流与电源散热气流的互相干扰。箱体内部预留2个120mm风扇安装位，可根据发热功率加装辅助进风风扇，在满配6块高功耗扩展卡的场景下，可将箱体内核心区域温度控制在55摄氏度以内，满足工业场景7*24小时连续运行的散热要求。

　　结构细节上，箱体侧板采用快拆式螺丝固定，无需专用工具即可徒手拆卸侧板，方便内部扩展卡的更换与线路整理，侧板内侧预留理线卡扣安装位，可将电源线、扩展卡信号线沿侧板内侧规整固定，避免线路遮挡通风风道。前面板上部预留电源开关、USB接口、状态指示灯的安装开孔，可根据实际需求选配不同的前置接口模块，适配不同使用场景的接口需求。箱体顶部设置四个内嵌式提手位，在需要搬移设备到其他楼层或运输场景时，可两人配合通过提手抬升设备，避免脚轮在台阶等复杂地形无法移动的问题。

　　从安装适配性来看，内部主板安装位兼容标准ATX、M-ATX、ITX三种规格的主板，电源位支持标准ATX电源与1U服务器电源安装，扩展卡安装位最长支持330mm长度的全高扩展卡，可容纳目前主流的双宽度GPU加速卡与工业级采集卡。下层扩展区域预留独立的硬盘安装架，可安装4块3.5英寸机械硬盘或2块2.5英寸固态硬盘，满足本地数据存储的需求，硬盘架采用减震橡胶垫固定，减少机械硬盘运行时的振动传递到箱体，降低设备运行的整体噪音。

　　这款机箱的设计没有追求过度的外观装饰，所有结构特征都围绕功能需求展开，通风孔的排布、脚轮的选型、内部空间的划分都经过实际装配验证，在保证结构强度的前提下尽可能控制箱体自重，整体空箱重量控制在8.5kg，单人即可完成短距离搬移。在工业现场使用时，箱体表面采用哑光喷塑处理，耐油污、耐划痕，即使在车间多粉尘、多油污的环境下，也能方便擦拭清洁，长期使用不会出现表面涂层脱落的问题。
