广告显示用带安装基座LED发光模组结构

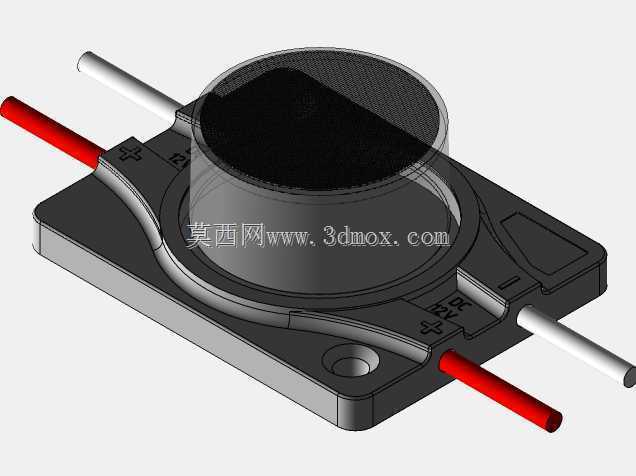

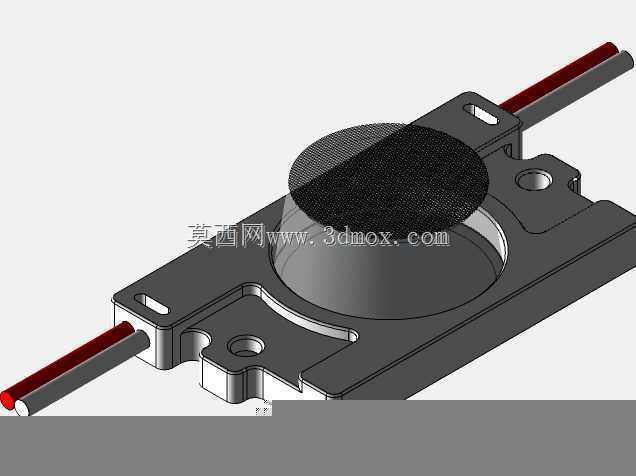

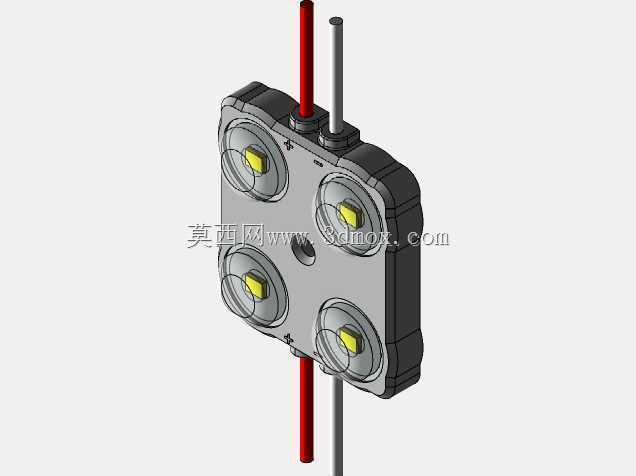

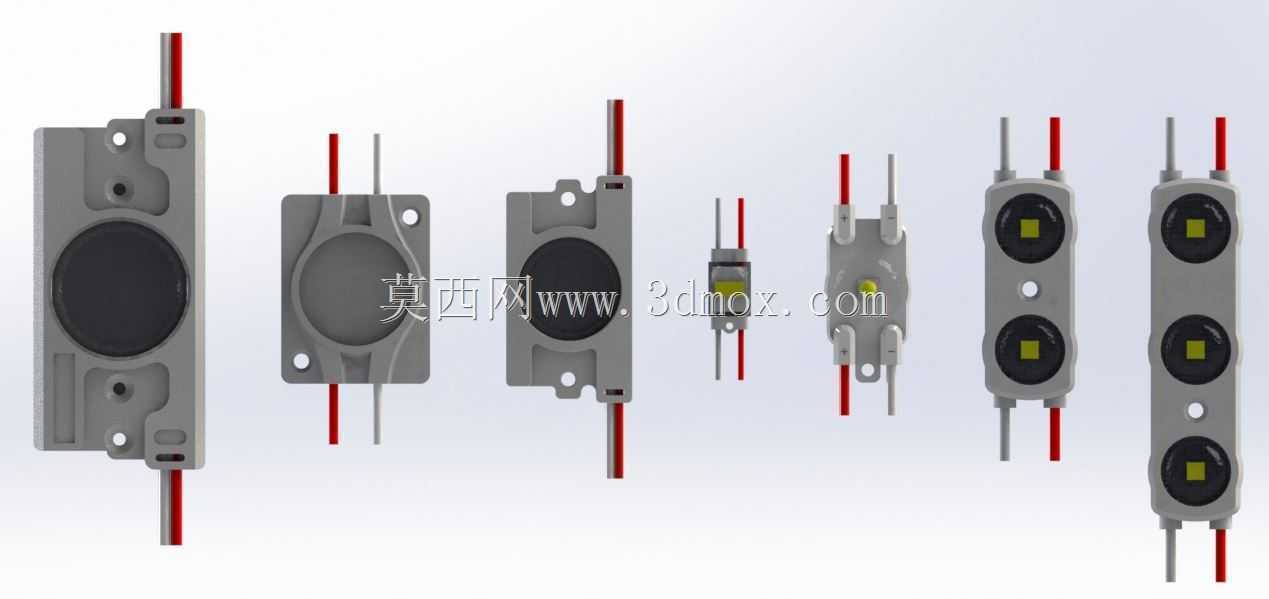

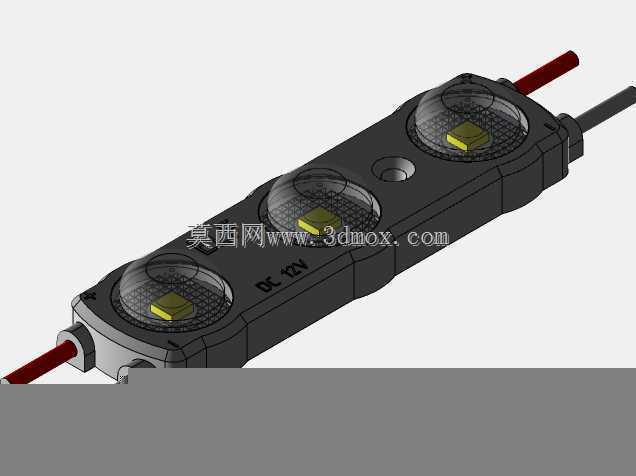

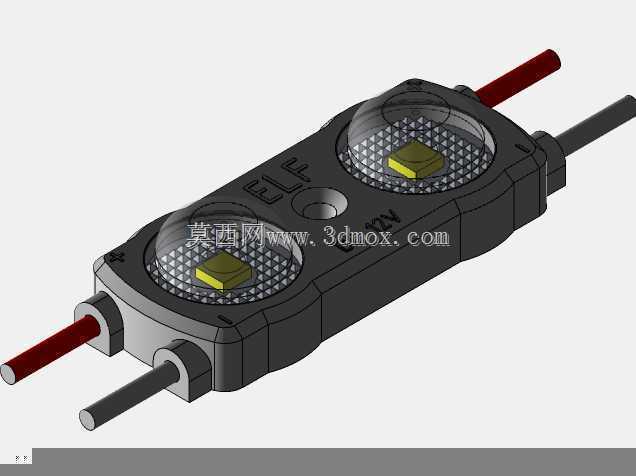

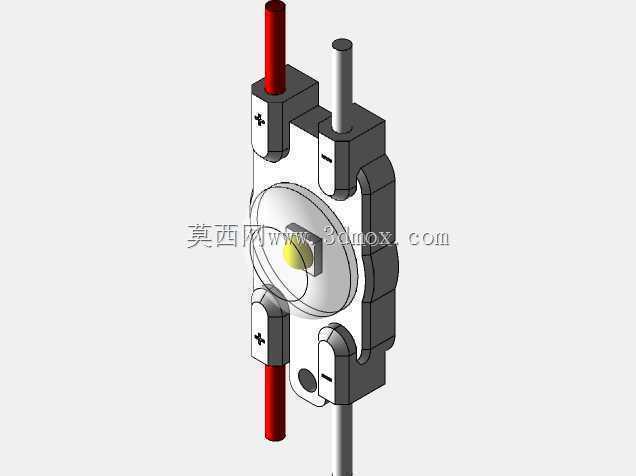

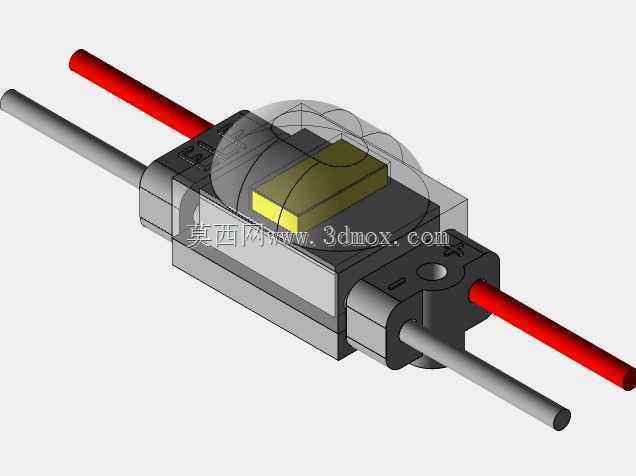

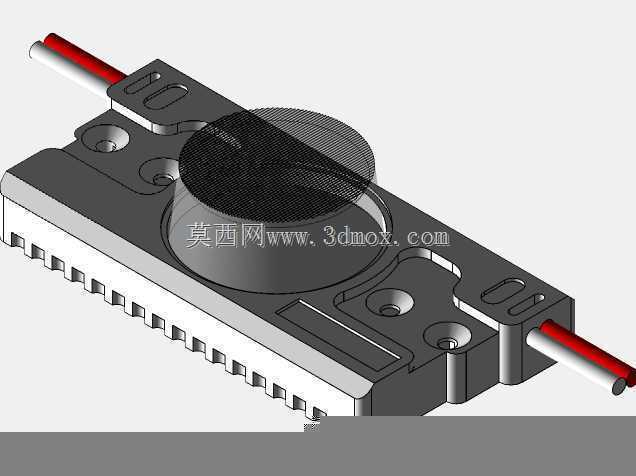

　　户外及室内广告展示场景中，这类带安装基座的LED发光组件是构成灯箱、发光字、点阵广告屏的基础发光单元，区别于裸贴式灯珠结构，集成式的基座设计能大幅降低现场组装的布线与定位工作量，在批量铺设的广告工程里，单组件的安装容错率、后期维护便捷性直接影响整体项目的施工周期与运维成本。从结构设计逻辑来看，该模组的基座采用一体式注塑成型的承载结构，中部下沉式的圆形腔体用于贴合固定LED发光面的扩散板与灯珠基板，腔体边缘做了微小的承托台阶，既能避免扩散板安装后出现凸起剐蹭，也能在打胶固定时形成胶位容纳槽，防止溢胶污染发光面。基座两侧延伸出带安装孔的固定耳，固定耳上的长圆孔设计是考虑到广告框架加工时的孔位公差，安装时可在小范围内调整模组位置，

　　保证整面广告的发光点间距均匀，不会出现局部亮斑或暗区；固定耳的厚度做了局部加强，避免螺丝锁紧时出现基座开裂的问题，尤其是在低温户外环境下，塑料材质韧性下降，加强筋的结构能有效分散锁紧应力。两端伸出的接线端做了出线位的圆弧过渡，没有尖锐的棱角割伤线材绝缘层，接线方向与基座安装平面平行，不会因为线材弯折顶到广告面板，预留的线材长度足够相邻模组之间做并联接线，不需要额外延长转接，减少接线节点也就降低了线路故障的概率。实际选型应用时，需要注意该模组的安装边界尺寸，基座整体的长宽尺寸要匹配广告结构内部的龙骨间距，下沉腔体的深度要和扩散板、灯板的堆叠厚度匹配，避免组装后发光面到广告面板的距离不一致，导致发光均匀度下降；

　　固定耳的安装孔中心距要提前和广告框架上的预装孔位对齐，长圆孔的调节范围一般在2mm以内，若框架加工偏差过大，还是需要重新定位钻孔，不能强行拉扯基座对位，否则长期使用后基座变形会导致灯板移位，出现光线偏移的问题。从结构可靠性角度，基座中部的圆形发光区域周围做了一圈环形的遮光挡边，能减少相邻模组之间的光线串扰，尤其是在高密度排布的小字发光结构里，串光会导致字体边缘模糊，挡边的高度刚好和扩散板厚度齐平，不会额外增加模组整体厚度，适配薄型广告灯箱的内部空间要求。基座背面的结构做了网格状的加强筋，既可以减少注塑时的材料收缩变形，保证安装平面的平面度，也能提升基座整体的抗形变能力，在户外温差较大的环境下，不会因为热胀冷缩出现基座翘曲，

　　导致灯板与扩散板之间出现间隙，产生水汽凝结的空间。接线端的线材采用红黑分色的正负极标识，现场接线时不需要额外做线序标记，降低接反烧毁灯珠的概率，出线位置和基座的结合处做了卡位结构，拉扯线材时不会把线芯从灯板焊点处扯脱，能承受施工时一定的拖拽拉力。这类模组在广告结构里的排布，一般是根据广告面板的透光率、所需亮度来确定点间距，安装时要保证所有模组的发光面处于同一平面，否则会出现局部亮度不均的问题；基座的材质一般选用耐候性的工程塑料，能适应户外紫外线照射、高低温循环的环境，不会出现快速老化脆裂的问题，设计时也考虑了防水胶圈的安装位，在户外使用场景下可以在腔体边缘加装防水胶圈，提升整体的防护等级，避免雨水渗入导致灯珠短路。
