蝶形带内螺纹金属连接件三维设计

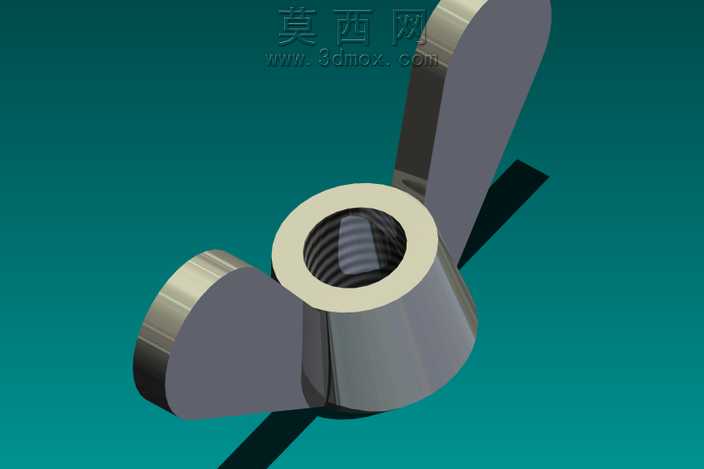

本作品为蝶形结构的金属连接件三维建模设计，整体采用对称式双翼布局，中部为带内螺纹的圆柱套筒结构，两侧延伸出扁平状蝶形翼片，整体造型兼顾手动拧动的操作便利性与螺纹连接的紧固需求。建模阶段首先绘制中部套筒的截面轮廓，通过旋转特征生成带内螺纹的基体结构，内螺纹采用标准机械牙型参数绘制，保证螺纹配合的通用性与精度；两侧蝶形翼片采用草图绘制对称轮廓后通过拉伸特征生成，翼片与套筒衔接处做平滑过渡处理，避免应力集中问题，同时优化手动操作时的握持触感。材质设置上选用哑光金属材质，表面添加细微的磨砂纹理与金属反光效果，还原五金配件的真实质感，翼片边缘做轻微倒角处理，既去除锐边提升使用安全性，也让模型视觉效果更贴近实际量产零件。渲染阶段采用深青绿色纯色背景突出零件主体，打光采用多光源组合方案，主光源从斜上方投射，凸显金属表面的光泽与结构转折，辅助光源补充暗部细节，避免翼片下方与套筒衔接处出现死黑区域，同时添加柔和的环境反射效果，让金属材质的表现更具真实感。结构设计上充分考虑手动操作的人机需求，两翼片的间距与厚度经过参数调整，保证手指拧动时拥有足够的受力面积，无需额外工具即可完成拧紧与松开操作，中部套筒的内螺纹规格适配常规五金连接场景，可广泛应用于需要频繁手动拆装的紧固部位。建模过程中对各部分特征做参数化关联，后续可根据实际使用需求快速调整螺纹规格、翼片尺寸与整体比例，适配不同的安装场景，所有结构均遵循机械加工的工艺要求，无倒扣、薄壁等不利于生产的结构，可直接对接后续的加工生产流程。
