微型2毫米香蕉插头连接器三维设计

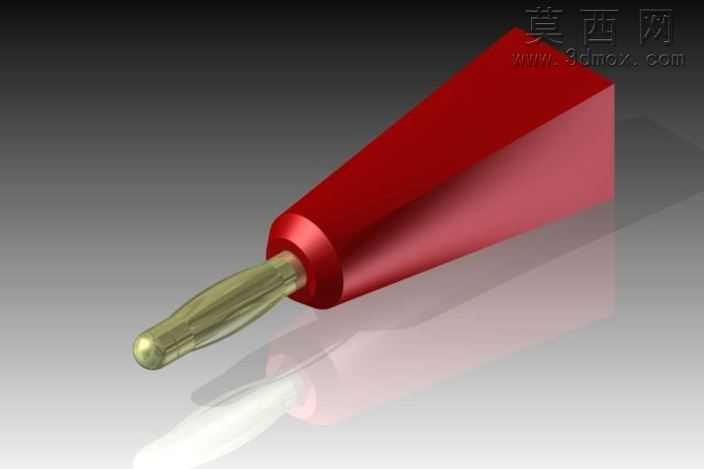

本作品为微型2毫米规格香蕉插头连接器的三维建模设计，整体采用参数化建模思路完成全结构还原。建模阶段首先依据实物测绘尺寸，先构建前端插针的回转体基础结构，插针采用渐变式纺锤形轮廓，顶端做圆弧过渡处理，既保证插接时的顺滑导向，也能在插入适配插座后形成稳定的接触摩擦力，插针尾部设置定位卡台，用于与绝缘外壳实现过盈配合固定，避免插拔过程中插针出现移位松脱。中部绝缘外壳采用楔形流线造型，从插针衔接处向尾部逐步加宽，既符合手持插拔的人体工学弧度，也能在多插头并排使用时减少相邻部件的干涉，外壳表面做哑光质感处理，边缘全部做圆角过渡，无尖锐棱角，提升日常使用的操作安全性。尾部出线端做平直切面设计，方便焊接导线后做绝缘封装处理。材质渲染阶段，前端金属插针采用黄铜金属材质，调整金属粗糙度参数模拟出镀金层的温润金属光泽，还原低阻抗接插件的真实材质表现；绝缘外壳采用红色硬质工程塑料材质，添加细微的颗粒质感模拟注塑成型的表面肌理，同时设置半透明的地面反射效果，通过三点布光方案突出模型的轮廓层次，金属部分的高光与塑料部分的漫反射形成明确的材质区分，整体渲染效果清晰展现部件的结构比例与材质特征。建模过程中对所有配合尺寸做了公差校验，插针直径严格控制在2毫米标准规格，外壳与插针的配合间隙控制在合理装配范围，既满足实际生产的注塑与装配工艺要求，也能直接用于后续的3D打印验证或者工程图纸导出，整体结构简洁紧凑，在满足电气连接性能的前提下最大化压缩了部件体积，适配高密度的电子测试接线场景使用。
