AIR80A系列风冷式三相异步电动机结构

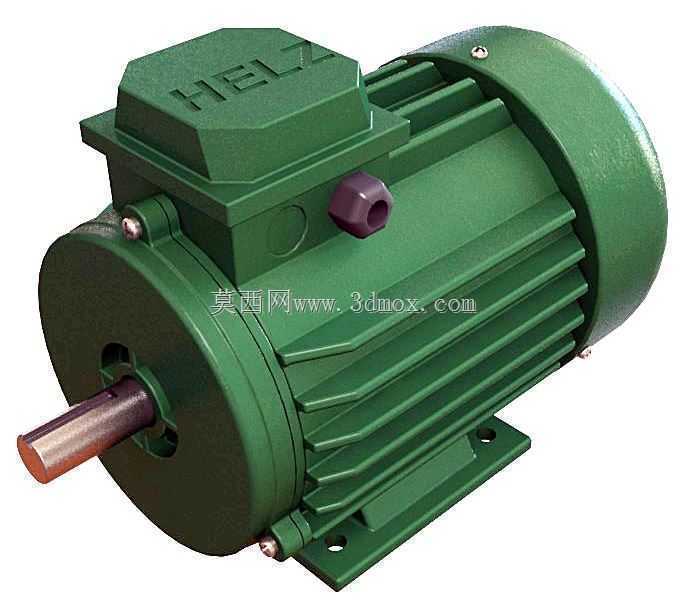

　　这款AIR80A规格的异步电动机，是小型工业传动场景里应用极广的动力输出部件，日常在轻工生产线的输送带驱动、小型机床的主轴进给、农用加工设备的动力输入、小型风机水泵的配套动力端都能见到同规格产品的身影，核心作用是把电网输入的电能转化为旋转机械能，为整套设备提供稳定的扭矩输出。从结构设计来看，整机采用全封闭自扇冷的壳体结构，外壳的散热筋沿轴向平行排布，筋条的高度、间距都经过热传导校核，既保证壳体的结构强度，又能在电机运行时通过转子尾部自带的风叶带动空气沿筋条间隙流动，把定子绕组产生的热量快速带出，适配多粉尘、轻度潮湿的常规工业车间环境，不需要额外加装外部冷却管路。接线盒设置在机壳顶部的居中位置，盒体做了凸起的密封止口结构，

　　接线端子的排布预留了三相线缆的弯折空间，现场接线时不需要额外调整电机安装角度就能完成线缆接入，接线口的密封接头可以适配常规规格的防护线缆，避免日常运行中粉尘、溅水进入接线腔引发绝缘故障。输出轴采用标准的圆柱形轴伸，轴端加工有标准键槽，配套的平键可以和带轮、联轴器、齿轮等传动件实现可靠周向固定，轴伸的伸出长度、轴径公差都符合通用工业电机的安装互换标准，同机座号的不同品牌电机替换时不需要重新加工传动连接件，能大幅缩短现场设备维护的停机时间。底部的安装脚座和机壳为一体化铸铁结构，脚座上的四个安装长圆孔沿轴向对称排布，长圆孔的长度预留了安装位置的调整余量，现场找正电机和被驱动部件的同轴度时，可以在小范围内调整电机的轴向、径向位置，

　　不需要重新加工设备底座的安装孔。端盖和机壳的配合面采用止口定位结构，端盖上的轴承室加工精度满足普通级深沟球轴承的装配公差要求，两端的轴承都加装了密封防尘盖，能阻挡外部粉尘进入轴承滚道，延长轴承的润滑维护周期。从安装边界来看，该机座号的电机轴向总长度、中心高、脚座安装孔的孔距都符合通用小型异步电机的尺寸规范，在做设备布局设计时，可以直接套用同机座号电机的安装空间预留参数，不需要额外核算干涉边界；输出轴的中心高是选型时的核心匹配参数，直接决定了电机和被驱动部件的轴系对齐高度，选型时只要中心高、安装孔距、轴伸尺寸匹配，就能实现快速安装替换。设计建模过程中，壳体的散热筋做了等厚度拔模处理，符合铸铁件的铸造工艺要求，

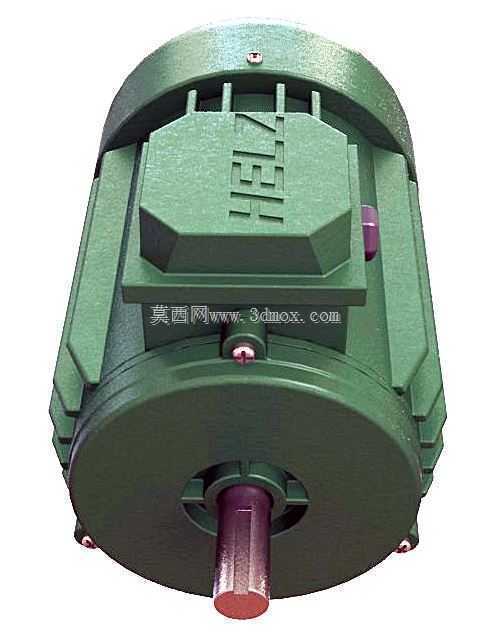

　　筋条和壳体的连接位置做了圆角过渡，避免铸造时出现应力集中产生的缩孔、裂纹缺陷；端盖的紧固螺栓沿圆周均匀排布，螺栓的沉孔深度预留了足够的扳手操作空间，现场拆装端盖维护轴承时，普通套筒扳手就能完成操作，不需要特殊工装。转子部分的结构做了动平衡适配，建模时保留了转子铁芯的叠压结构特征，风叶的角度和弧度匹配3000转同步转速下的风阻要求，既保证足够的冷却风量，又不会产生过大的风噪。整机的外表面涂装采用工业电机常用的锤纹漆工艺，建模时还原了漆面的质感特征，接线盒上的标识位置、吊环安装孔的位置都和实物保持一致，在做设备整体装配仿真、产线布局可视化展示时，该模型可以直接导入装配环境，不需要额外做结构简化就能完成干涉检查、安装路径模拟的工作。对于做小型设备开发的结构工程师来说，这类通用电机的三维模型可以直接作为选型参考，在设计初期就确定动力端的安装空间、连接尺寸，避免后期选型时出现尺寸不匹配需要重新修改机架结构的问题；对于做教学演示、设备运维仿真的从业者来说，模型的细节还原度足够支撑拆装演示、结构原理讲解的需求，能清晰展示电机各部件的装配关系和位置布局。
