台式小型石材瓷砖切割加工设备

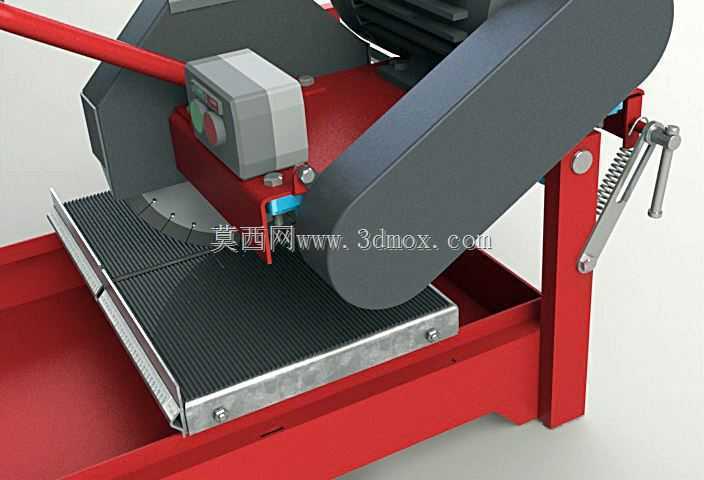

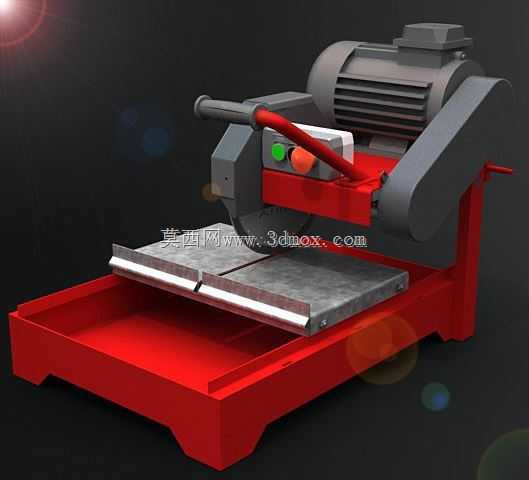

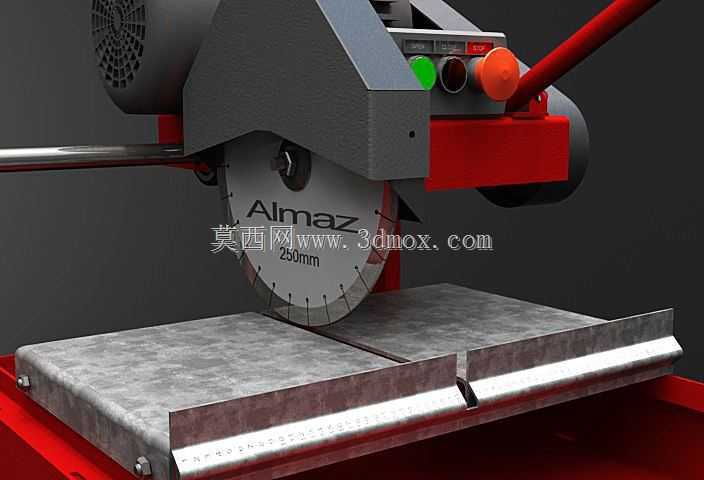

　　这款台式切割设备主要面向家装施工、小型建材加工门店的现场作业场景，可完成陶瓷瓷砖、天然石材薄片、小型耐火砖等硬质脆性建材的定尺切断、坡口加工作业，相比手持切割机具备更高的切割直线度与作业安全性，能有效降低操作人员的劳动强度，减少切割过程中的粉尘飞溅对作业人员的影响。设备采用卧式台式布局，核心切割单元为高速旋转的金刚石锯片，锯片外侧设置全包式安全防护罩，防护罩采用厚钢板折弯成型，可完全覆盖锯片非工作区域，避免切割过程中崩碎的石屑飞溅伤人，同时防护罩预留除尘接口位置，可外接工业吸尘设备收集切割产生的粉尘，适配室内装修作业的环保要求。设备的进料工作台采用栅格结构设计，栅格条采用耐磨冷轧钢冲压成型，表面做防滑镀锌处理，

　　既能承载待切割的建材工件，又能让切割过程中产生的冷却水、石屑顺利下落至设备底部的集水槽内，避免台面积水积渣影响工件推送。工作台侧面设置可调节的定位靠尺，靠尺通过T型螺栓与工作台边的滑槽连接，可根据切割尺寸需求快速调整定位位置，靠尺工作面经过铣削加工，直线度公差控制在0.1mm每米范围内，保证批量切割时的尺寸一致性。设备的进给推送结构设置在锯片后侧，配备带弹簧复位的压料装置，压料块采用橡胶包覆材质，切割时可自动压紧工件表面，避免工件在切割过程中出现移位、崩边问题，操作人员只需推动工作台侧的操作手柄即可完成锯片的下切进给，进给行程设置有限位挡块，可根据工件厚度调整下切深度，避免锯片过度切割损伤工作台面。

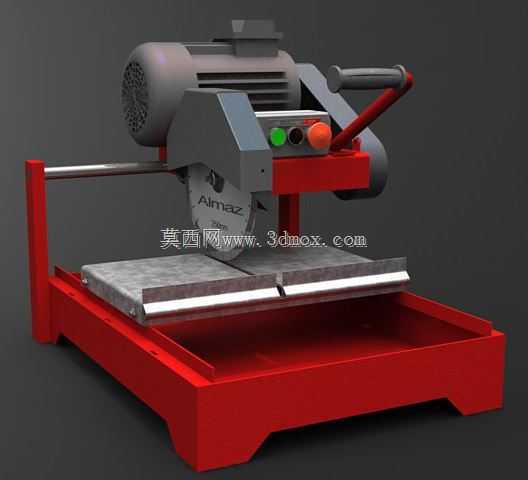

　　设备的动力单元采用卧式安装的异步电动机，电机通过V型带与锯片主轴连接，带传动结构可在切割遇到硬质点时起到过载缓冲作用，避免电机堵转烧毁，电机安装座设置长条形调节孔，可快速调整皮带张紧度，日常维护操作简便。设备的机架采用方管焊接成型，底部设置四个可调式支撑脚，可根据作业地面的平整度调整设备水平度，避免设备运行时出现晃动影响切割精度，机架整体做喷塑防锈处理，可适应施工现场潮湿多粉尘的作业环境。从安装边界来看，设备的整体占地尺寸适配小型加工门店与装修现场的狭小空间，不需要额外做混凝土基础固定，放置在平整的水泥地面上即可投入使用，设备总重量控制在单人可借助简易工具移位的范围内，方便不同作业点位之间的转运。设备的冷却系统采用重力供水结构，

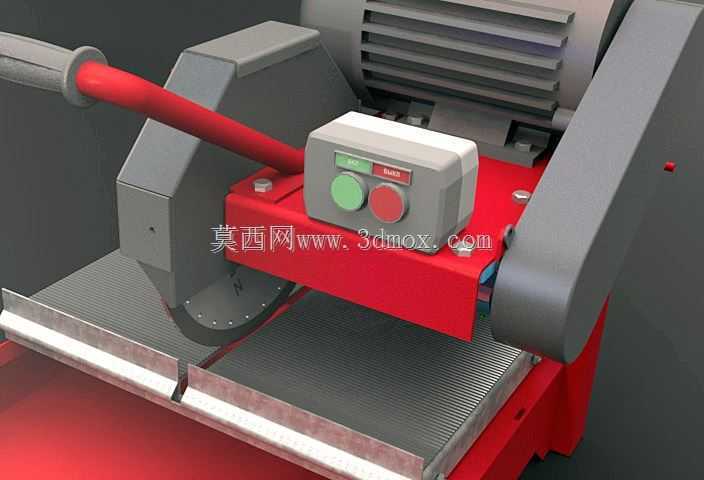

　　水箱设置在机架上部位置，通过水管将冷却水导流至锯片切割位置，切割过程中冷却水可降低锯片工作温度，减少金刚石刀头的磨损，同时抑制粉尘扬起，冷却水经过栅格工作台回流至下部的集水槽，经过简单沉淀后可循环使用，减少水资源的消耗。在设计思路上，这款设备优先考虑作业场景的实用性与维护便捷性，没有设置复杂的数控进给结构，所有操作调节都采用手动机械结构，故障率低，现场作业人员不需要经过复杂培训即可上手操作，易损件如锯片、传动皮带、压料橡胶块都采用市面通用规格，更换时不需要特殊定制，可有效降低设备的后期使用成本。设备的操作手柄做了加长设计，操作人员可站在设备侧方完成进给操作，远离锯片切割区域，进一步提升作业安全性，手柄上设置有电机控制开关，可在进给过程中随时控制设备启停，操作逻辑符合一线作业人员的操作习惯。针对瓷砖、石材切割易出现崩边的问题，设备的锯片主轴设置有高精度轴承组，主轴径向跳动公差控制在0.02mm以内，锯片安装法兰经过精车加工，保证锯片安装后的端面跳动量符合切割要求，配合匀速的手动进给速度，可有效减少切割断面的崩边、掉角问题，切割后的断面不需要额外打磨即可直接用于铺贴作业，提升施工效率。
