台式石材线性切割加工设备结构

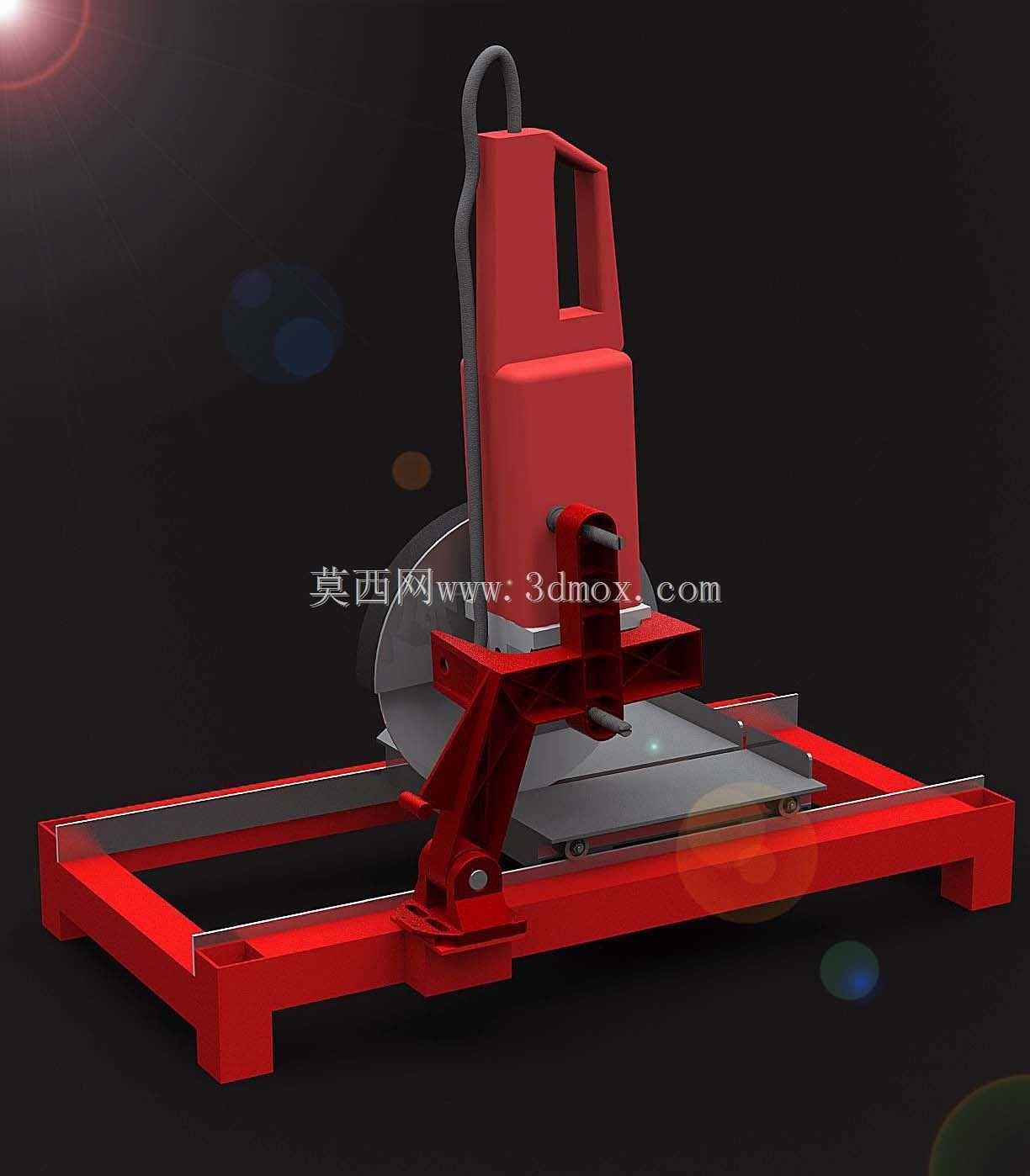

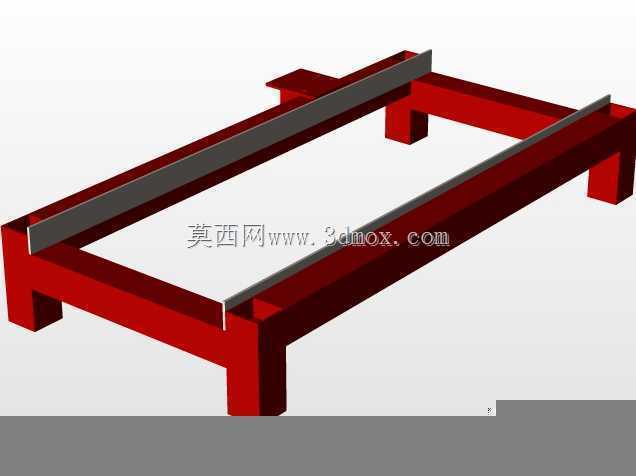

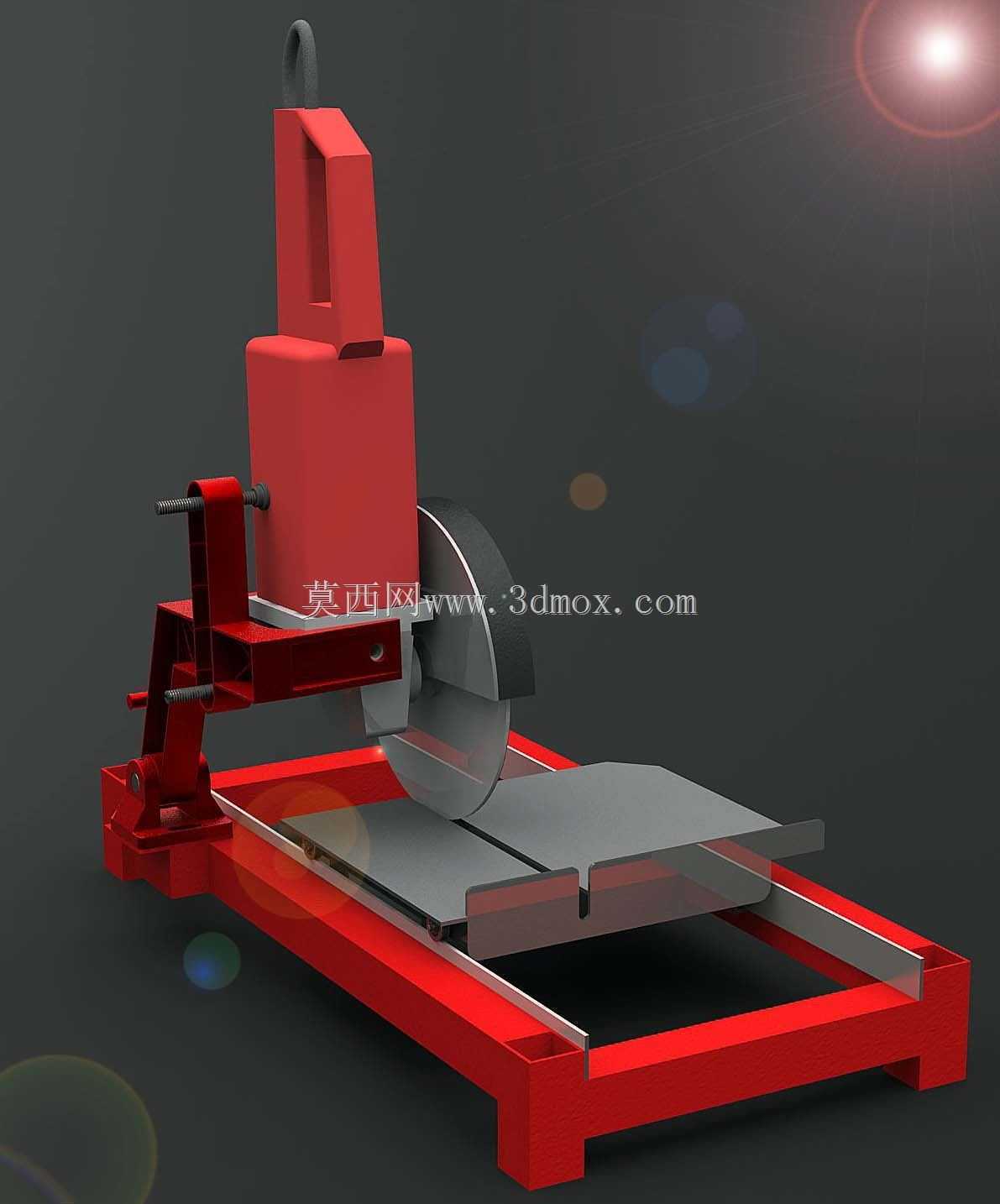

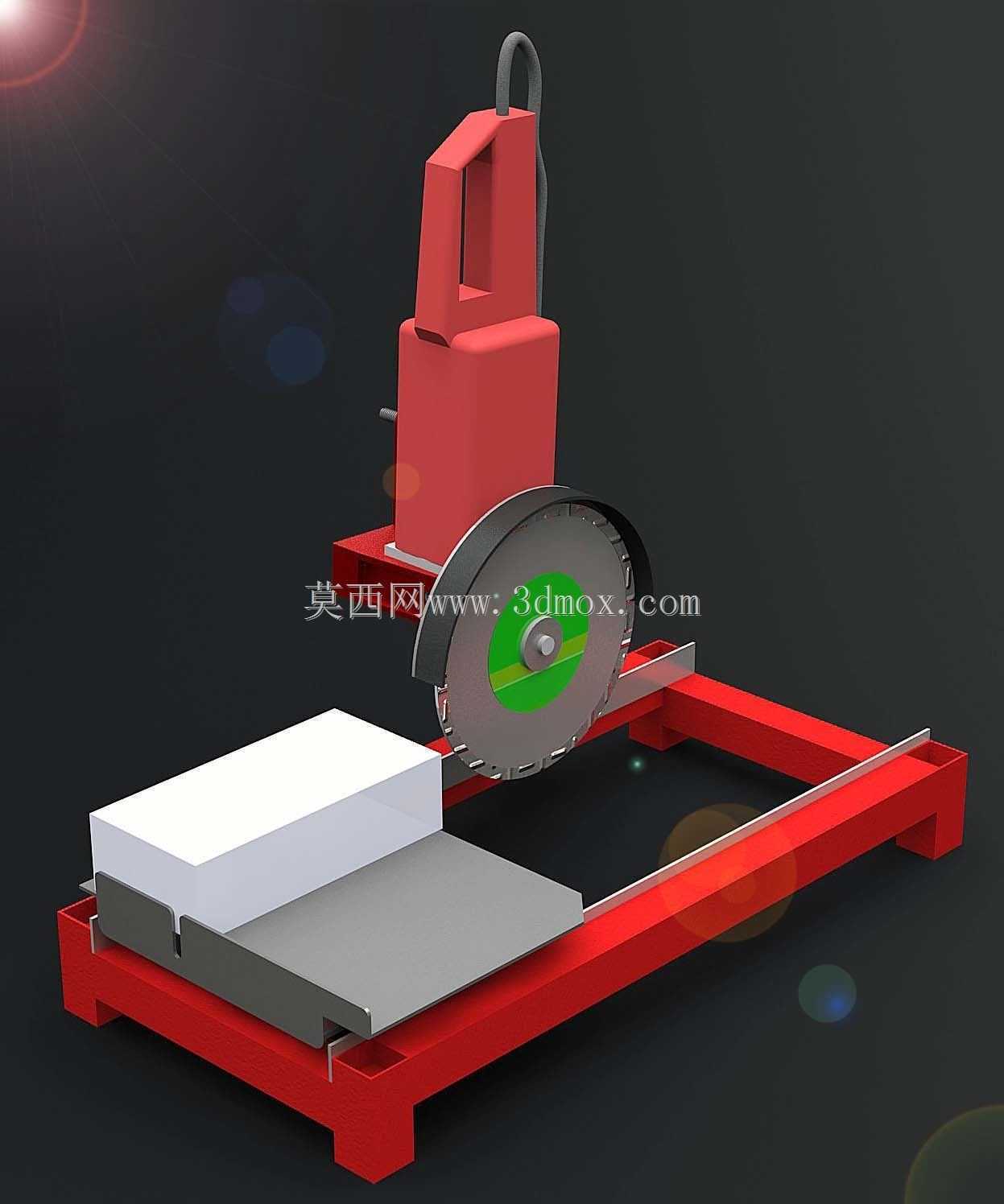

　　这款线性切割设备主要面向装饰装修、石材预制加工场景，针对小规格瓷砖、石材条料的定长直切需求设计，区别于大型龙门式石材切割机的大占地、高功耗特性，整体采用台式落地结构，可直接放置于加工车间平整地面使用，无需额外浇筑安装基础，适配小型加工门店、现场临时加工点的作业需求。设备的核心运动逻辑依托线性导轨实现，切割主机搭载于横向跨梁之上，跨梁两端通过滑块与床身两侧的平行导轨配合，作业过程中操作人员推动切割主机沿导轨方向做直线进给，全程依托导轨的导向精度保证切割面的直线度，避免人工手持切割机作业时易出现的切缝歪斜、崩边问题。床身采用框架式焊接结构，底部为整根矩形管拼焊的承力底座，两侧导轨安装面经过铣削加工保证平面度与平行度，

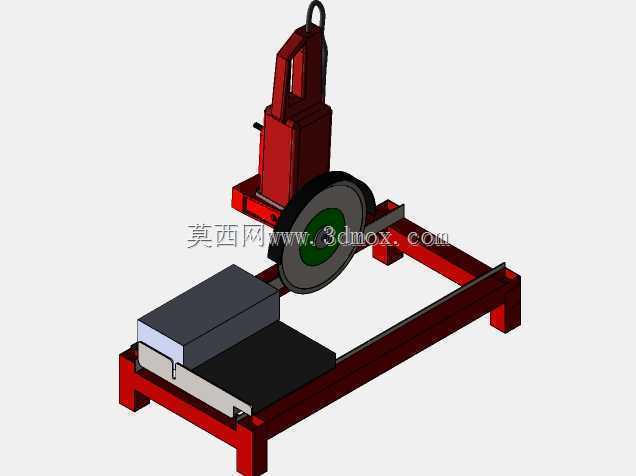

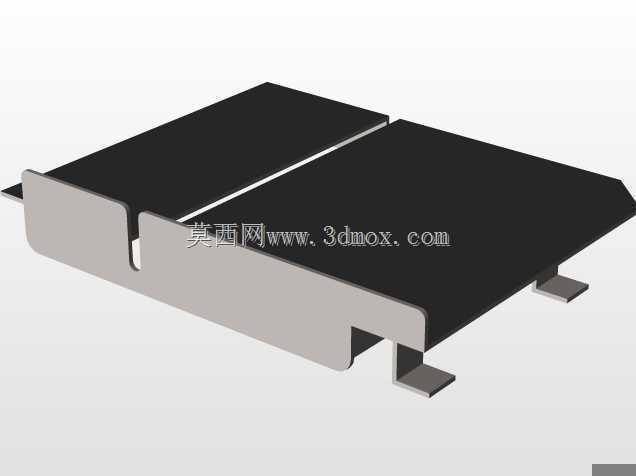

　　中间区域设置可调节的工件支撑台，支撑台表面排布有防滑耐磨条，可根据待加工板材的厚度调整支撑高度，适配10mm到50mm厚度的硬质板材加工，支撑台两侧设置有快速压紧机构，板材定位后扳动压杆即可完成固定，无需反复拧动螺栓，大幅缩短上下料辅助时间。切割主机部分采用立式安装布局，动力单元与切割锯片垂直布置，锯片外侧设置有半包围式防护壳，可阻挡切割过程中飞溅的碎屑与冷却水，防护壳上预留有冷却水喷嘴安装位，作业时可接入低压冷却水实现湿式切割，降低锯片磨损同时抑制粉尘扩散。主机的进给手柄设置在机身侧方，握持位置符合人体作业时的手臂自然高度，推动进给时无需过度弯腰或抬臂，长时间作业的疲劳度更低。锯片的切割深度可通过主机与滑座之间的调节螺杆实现，

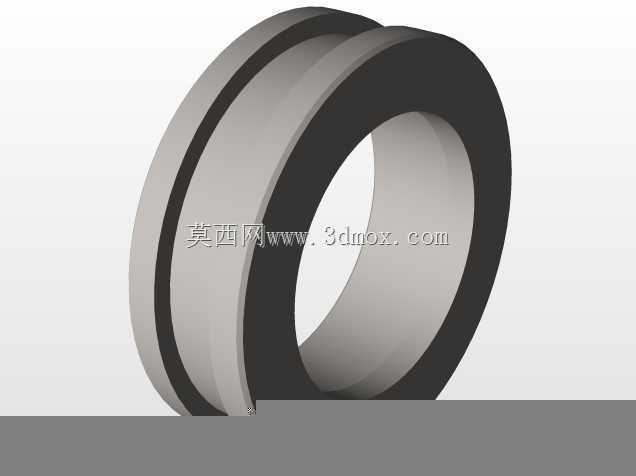

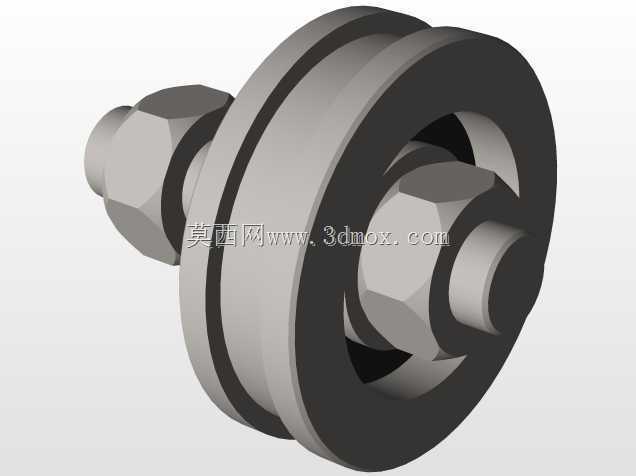

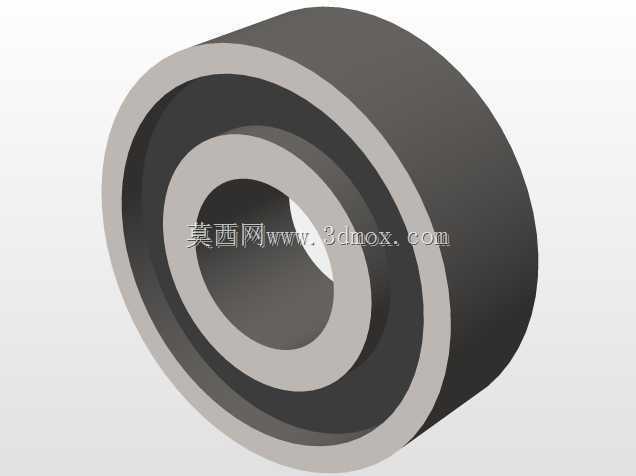

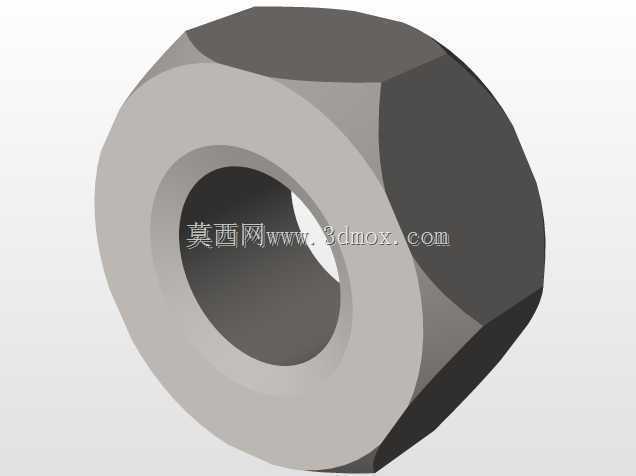

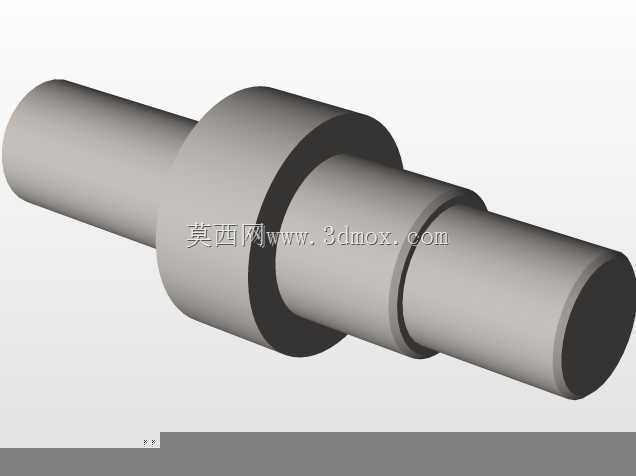

　　松开锁紧手柄后转动调节手轮即可调整锯片伸出防护壳的长度，调整到位后锁紧紧固手柄即可固定切割深度，可满足不同厚度板材的切断需求，避免锯片过度伸出触碰支撑台造成损坏。设备的线性运动副采用开放式导轨设计，日常清理维护十分便捷，加工过程中掉落的石屑、泥浆可直接用高压水枪冲洗，不会出现封闭式导轨易卡屑、运动卡顿的问题，导轨表面经过淬火处理，表面硬度达到HRC55以上，长期往复运动下的磨损量极小，可长期保持导向精度。跨梁与两侧滑块的连接位置设置有间隙调整机构，设备长期使用出现导轨配合间隙后，可通过调整斜镶条的压紧量消除间隙，恢复运动精度，无需整体更换导轨副，降低后期维护成本。设备的整体安装边界控制在紧凑型区间，

　　床身长度适配常规600mm宽度的板材加工需求，宽度方向不超过1.2米，占用车间面积极小，同时整机重量控制在合理范围，可通过手动液压叉车完成转场搬运，适配多作业点轮换的使用需求。电气控制部分采用集中式布局，控制按钮设置在床身前端的操作面板上，设置有紧急停止按钮，出现异常情况时可一键切断动力输出，保障作业安全，电机与锯片的传动采用直连结构，传动效率更高，相比皮带传动的结构，不存在皮带打滑、断裂的故障点，日常维护仅需定期检查锯片磨损情况与导轨润滑状态即可。在实际加工作业中，该设备可完成陶瓷地砖、文化石、小型耐火砖的直切下料作业，切割后的断面垂直度误差可控制在0.5mm以内，无需二次打磨即可直接用于铺贴作业，相比传统手持切割机作业，加工效率提升3倍以上，同时切割过程中锯片运动轨迹固定，操作人员的手部距离锯片的安全距离充足，可大幅降低操作过程中的工伤风险。设计过程中针对石材加工的高粉尘、高湿环境做了针对性优化，所有运动配合面都设置有防尘刮屑板，可在滑块运动过程中自动刮除导轨表面附着的石屑，避免硬质颗粒进入配合面造成导轨拉伤，电机外壳采用全密封结构，防护等级达到IP54，可适应湿式切割的高湿环境，避免水汽进入电机内部造成绝缘故障。工件定位挡板设置在床身的进料端，挡板与导轨方向的垂直度经过校准，板材靠紧挡板后即可保证切割边与板材侧边的垂直度，批量加工相同长度的工件时，可搭配定位块使用，无需每次划线定位，进一步提升批量加工的效率。
