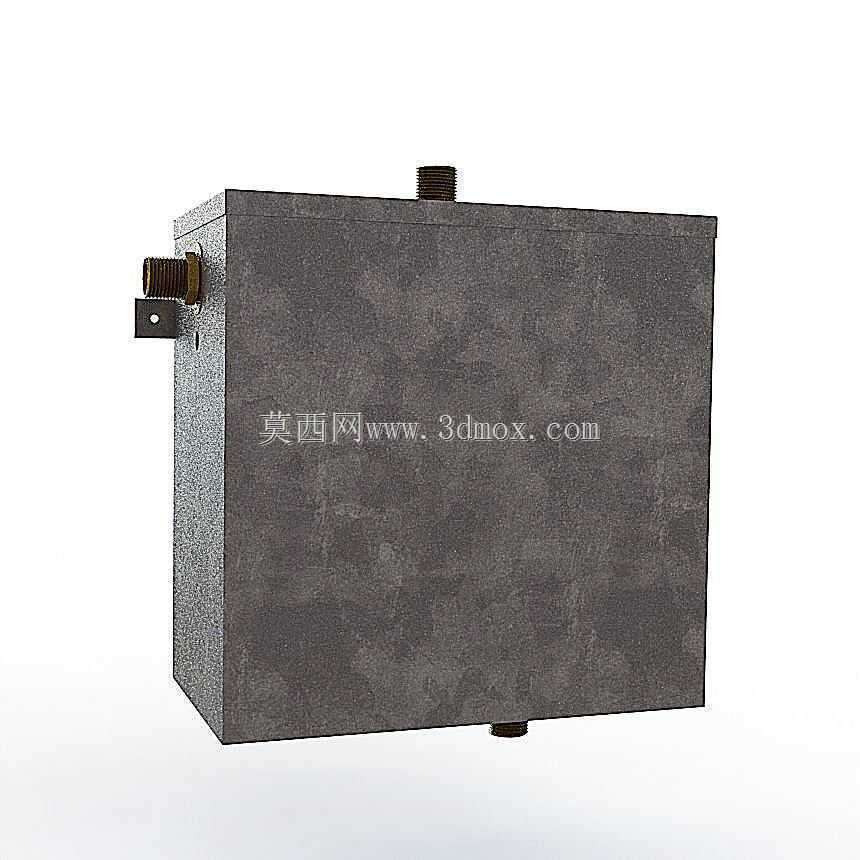

供暖系统用不锈钢膨胀储液箱体结构

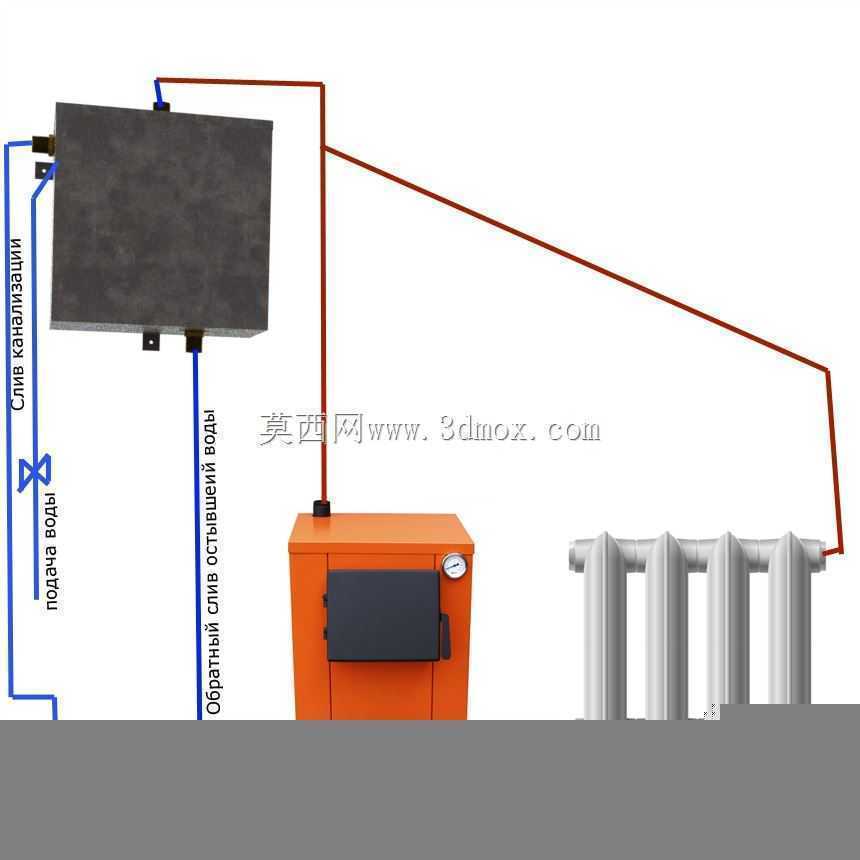

　　在民用独立供暖、小型商用热水循环系统的管路搭建中，这类带内置浮球液位控制的方形膨胀箱体，是解决闭式循环管路热胀冷缩余量问题的核心配套部件，很多现场施工的水暖工习惯把它叫做补水箱，实际它承担的功能远不止简单补水。不同于常见的圆柱型隔膜式膨胀罐，这种开式结构的方形箱体更适配常压运行的小型供暖回路，比如农村自建房的土暖气改造、小型商用门店的热水采暖系统，安装位置通常选在整个循环管路的最高点，靠重力作用实现自动排气与液位补偿，不需要额外配置隔膜承压结构，后期维护的门槛极低，普通水暖工不需要专用工具就能完成检修与清理。

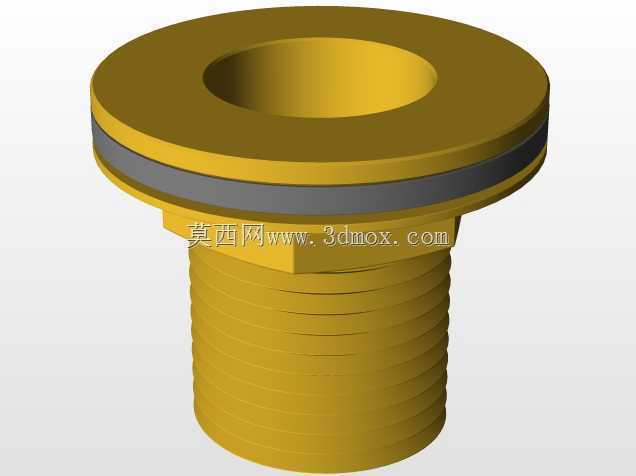

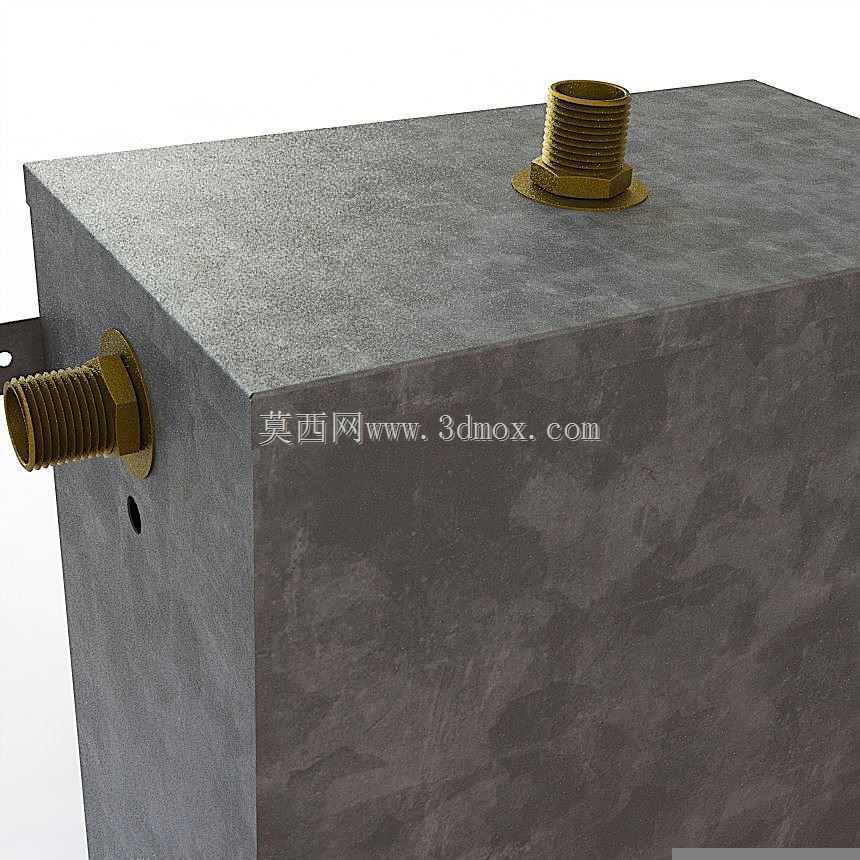

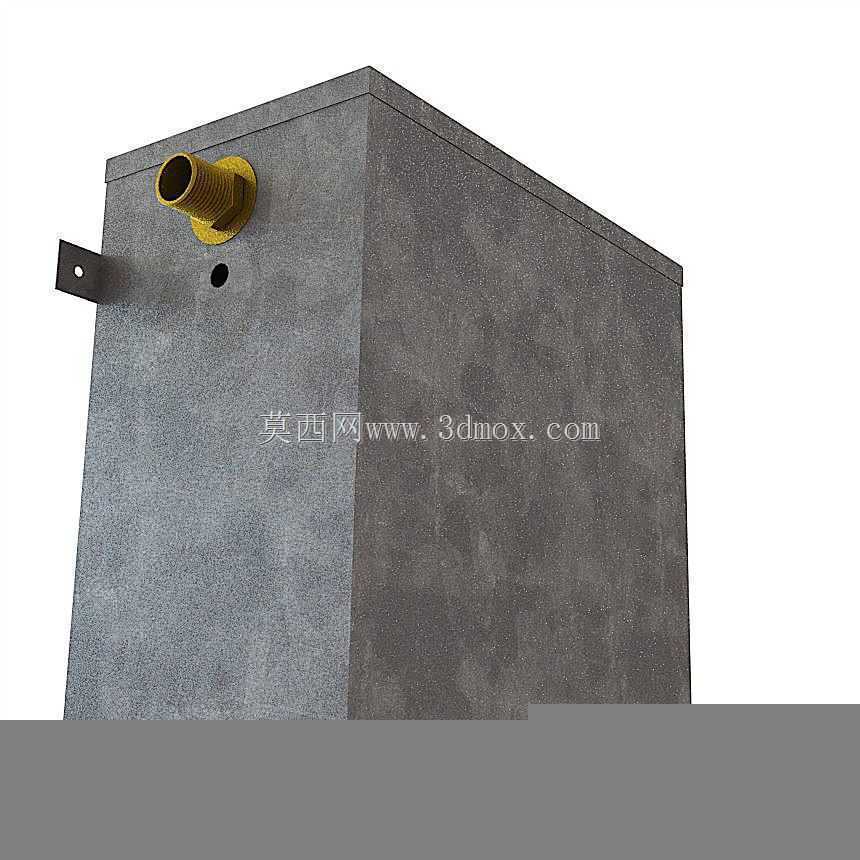

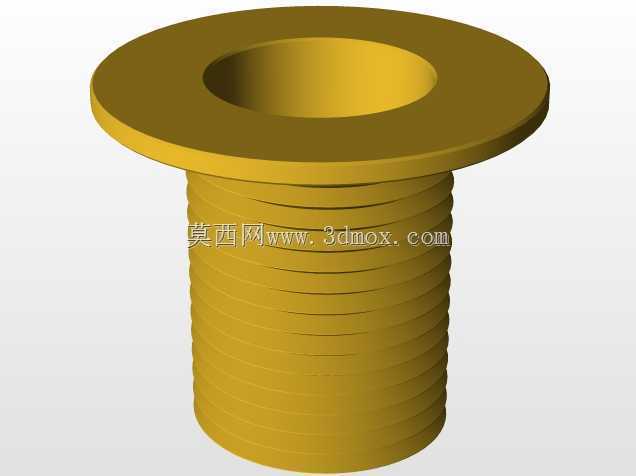

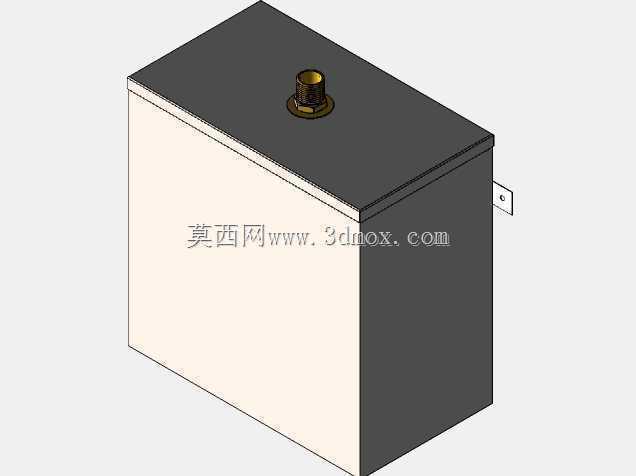

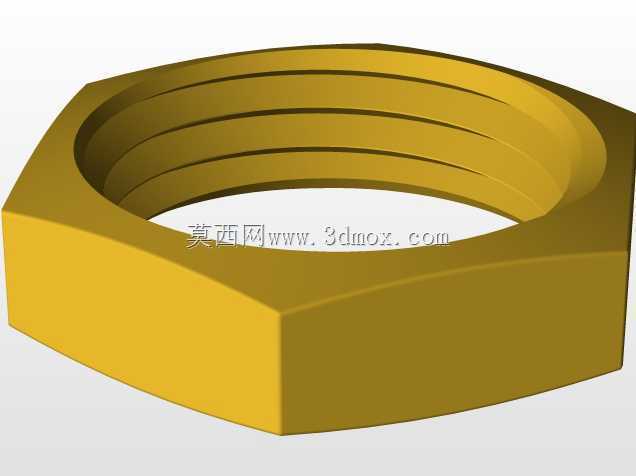

　　从结构设计逻辑来看，整个箱体采用薄不锈钢板弯折焊接成型，方形结构的优势非常明显，首先是现场安装时的空间利用率更高，不像圆柱罐体需要预留弧形的安装避让空间，贴墙安装时可以完全贴合墙面固定，不会出现边角空隙浪费安装空间；其次方形板材的下料、弯折、焊接工艺难度更低，小批量加工时不需要定制专用的卷板工装，普通钣金车间就能完成加工，制造成本比同容积的圆柱承压罐低四成左右。箱体侧面预留的外螺纹接口是循环管路的连接端，接口位置做了外翻边焊接处理，避免焊接毛刺突出到管路内部影响水流，也能减少长期使用后接口位置的锈蚀渗漏风险。

　　内置的铜质浮球组件是整个箱体的核心功能部件，浮球通过铜质摆杆连接进水端的阀芯，当箱体内的液位因为系统蒸发、微量渗漏下降时，浮球随液位下落带动摆杆开启进水阀芯，自动补充软化水到设定液位；当系统内的水受热膨胀，多余的水会回流到箱体内，液位上升到设定高度后浮球抬起，自动关闭进水阀芯，避免持续进水造成溢流。这种纯机械的液位控制结构不需要供电，完全靠浮力与杠杆原理实现动作，在没有稳定供电的偏远区域供暖场景下可靠性极强，不会因为电路故障出现补水失效或者溢水问题。

　　箱体配套的独立盖板采用搭扣式固定，盖板上预留的透气孔直接连通大气，保证整个膨胀箱处于常压工作状态，不会因为管路内的压力波动出现箱体吸瘪或者胀裂的问题，日常检修时不需要拆卸管路连接，直接掀开盖板就能清理箱体内的水垢、检查浮球动作是否顺畅，比密封式的膨胀罐维护效率高很多。从安装边界尺寸来看，这类常规家用款的箱体长度通常在300mm到400mm之间，宽度在200mm到250mm之间，高度在250mm到300mm之间，有效储液容积大概在15L左右，完全可以满足总容水量200L以内的小型供暖系统的膨胀余量需求，安装时只需要在墙面打两个膨胀螺栓托住箱体底部即可，不需要做额外的承重加固，因为箱体满水重量也不到20kg，普通的240mm红砖墙面完全可以承载。

　　很多新手设计师在选型这类膨胀箱时容易犯的错误，是直接按照系统总水量的膨胀系数计算容积，忽略了日常蒸发损耗的预留量，实际上设计时要在理论膨胀容积的基础上多留30%左右的余量，避免夏季系统停用的时候，箱体内液位过低导致浮球长期处于下垂状态，造成阀芯密封件提前老化。另外箱体的进水端通常要配套一个小型的Y型过滤器，避免补水带有的杂质卡在浮球阀芯的密封面上，造成阀芯关闭不严出现持续溢流的问题，这个细节在很多现场安装案例中经常被忽略，往往使用两三个月就会出现溢水故障。还有一点需要注意，箱体的溢流口要预留引流管接到附近的排水点，不要直接让溢流的水顺着墙面流，长期渗水会破坏墙面的抹灰层，这些都是实际工程落地中总结出来的实操经验，在三维建模阶段就要把这些接口的位置、尺寸预留准确，避免后期现场安装时需要二次切割开孔破坏箱体的防锈层。
