家用采暖炉立式燃木取暖设备结构

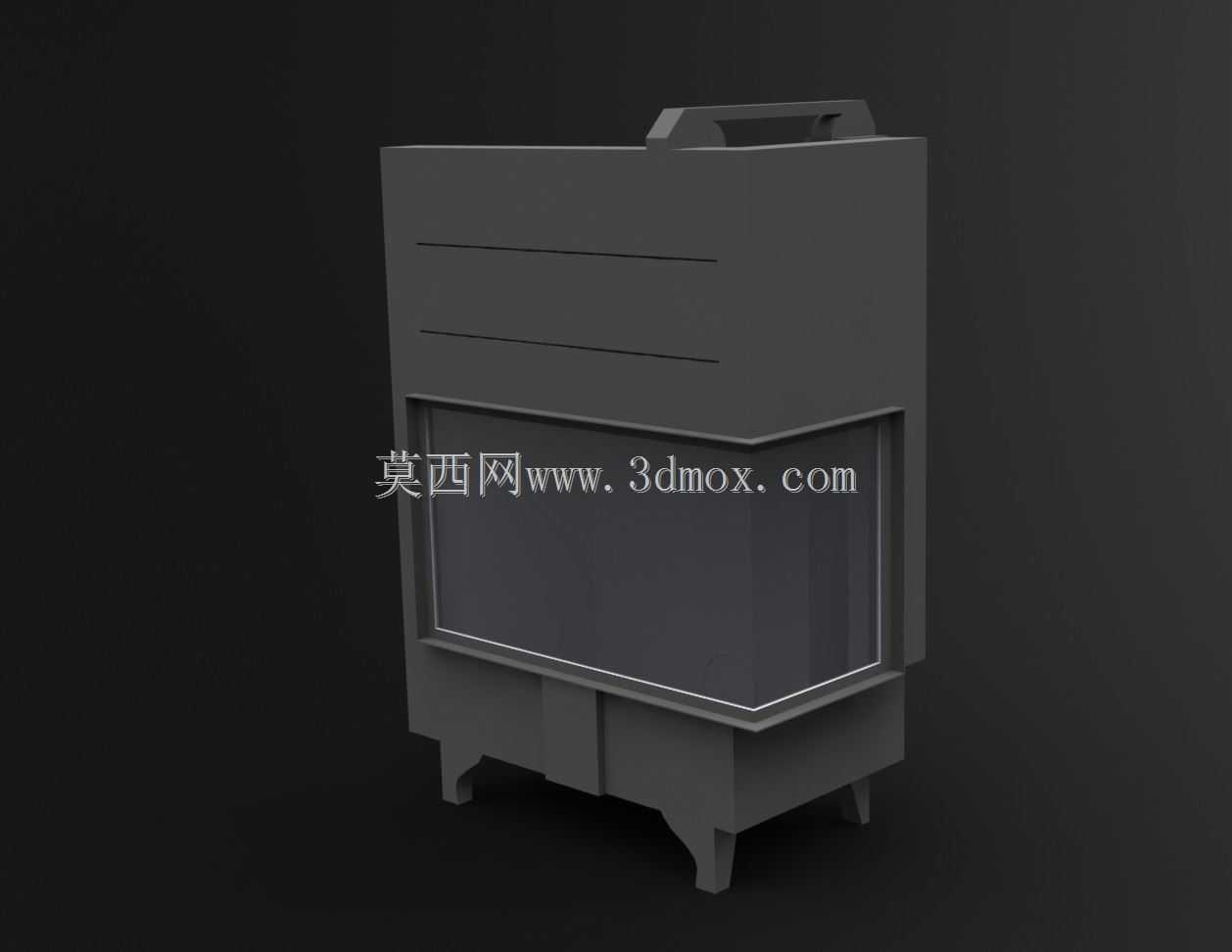

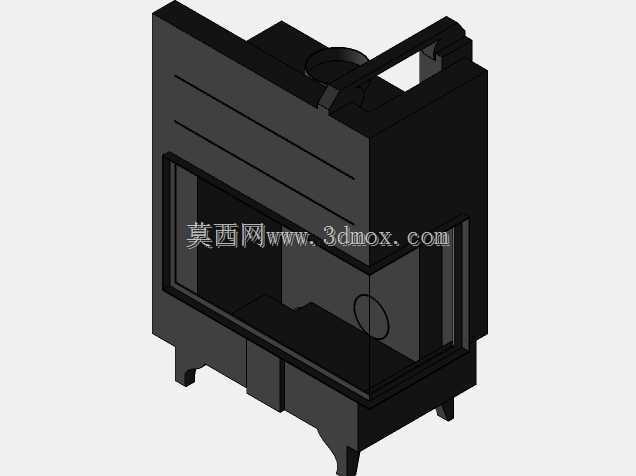

　　这款立式炉具的三维结构，核心面向分户式独立采暖场景设计，适配无集中供暖覆盖的乡镇自建房、城郊独栋住宅、小型民宿等空间的冬季取暖需求，同时可兼顾小范围的炊事辅助功能。从实际使用逻辑出发，整体采用立式落地结构，底部设置四个带倾斜支撑的支脚，将炉体整体抬离地面80-120mm，既避免炉底高温直接传导至地面引燃木质地板、地毯等易燃铺装材料，也能在地面存在少量积水、积灰时，防止炉体底部金属被腐蚀，同时预留出底部通风间隙，为炉体下部的灰斗区域提供自然补风的通道，提升燃烧效率。

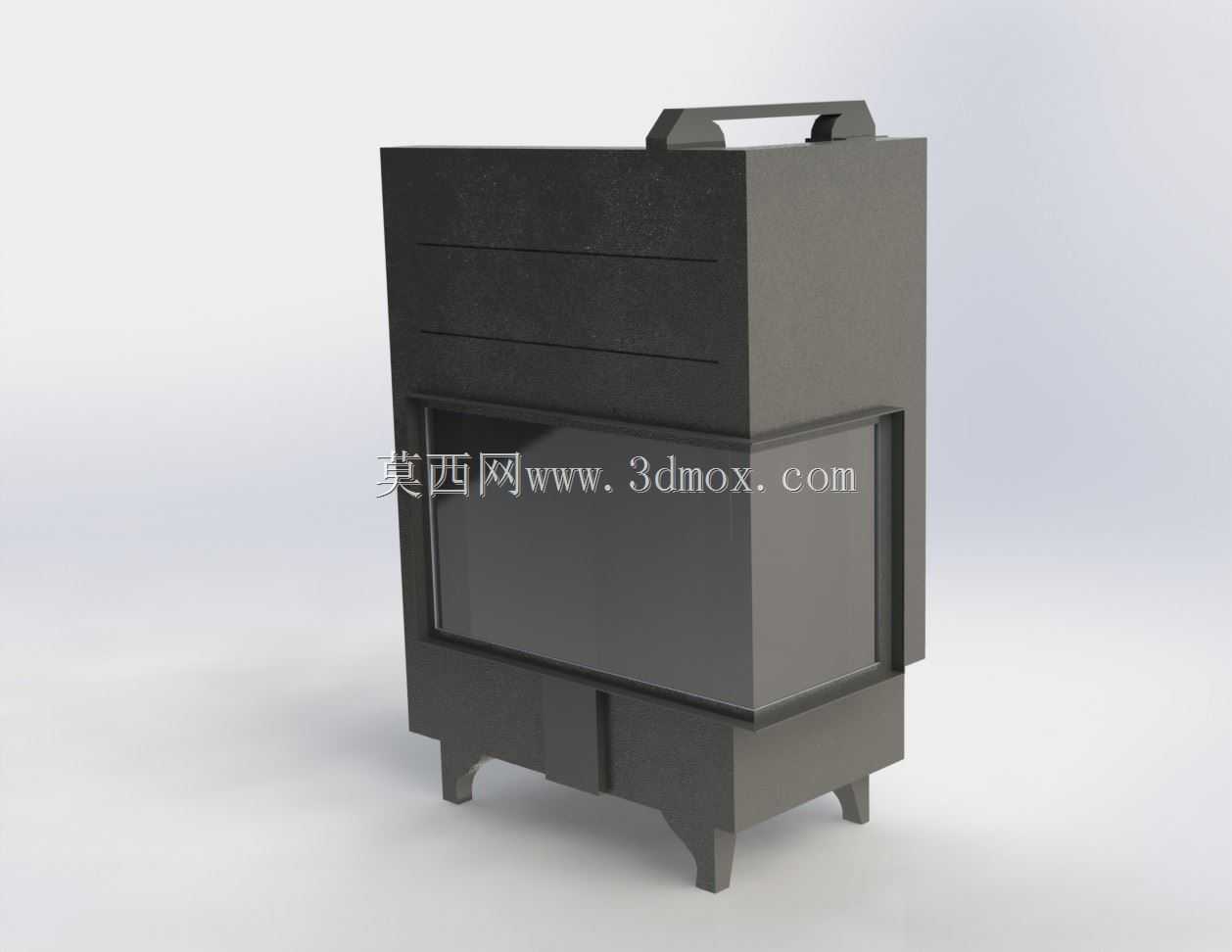

　　炉体上部集成了一体化冲压成型的提手结构，该结构并非用于整机远距离搬运，而是针对日常维护场景设计——当需要清理烟道积灰、检修上部挡火板时，单人即可通过提手掀开顶部盖板，无需额外借助撬棍等工具，提手边缘做了15mm的圆弧翻边处理，避免维护时割伤操作人员手部。炉体正面设置大面积耐高温观察窗，窗体采用微晶玻璃材质，可承受750℃以上的长期高温，用户无需打开炉门即可观察内部燃木的燃烧状态，及时调整进风量控制火势，观察窗四周采用陶瓷纤维密封条做密封处理，防止烟气从窗体缝隙溢出到室内，保障使用安全。

　　结构设计上，炉体内部分为三个功能腔体，最下部为灰斗腔，用于承接燃尽的炉灰，灰斗采用抽拉式结构，日常清灰时只需拉出灰斗即可倾倒，无需打开主炉门，减少室内扬尘；中部为燃烧室，腔体侧壁采用耐火砖衬里结构，可承受1200℃以上的燃烧高温，延长炉体金属外壳的使用寿命，燃烧室后部设置二次补风通道，将炉外预热后的空气导入燃烧室上部，让燃烧产生的挥发性可燃气体充分二次燃烧，降低烟气中的颗粒物排放，同时提升热效率；上部为烟道换热腔，内部设置多道折流挡火板，延长高温烟气在炉内的停留时间，让烟气携带的热量尽可能通过炉壁传导到室内，最后烟气从炉体背部的烟道接口排出，接口采用标准150mm直径设计，可适配市面上绝大多数民用采暖烟囱的安装尺寸。

　　安装边界方面，这款炉具的整体宽度控制在550mm以内，深度控制在450mm以内，整体高度约850mm，占地面积不足0.3平方米，可直接放置在客厅、书房的角落位置，安装时要求背部距离墙面至少200mm，侧面距离木质家具等易燃物体至少300mm，正面预留至少800mm的操作空间，方便添加燃木、清理灰斗。炉体外壳采用2mm厚的冷轧钢板折弯焊接成型，外表面做耐高温哑光喷塑处理，长期高温使用下不会出现掉漆、变色问题，外壳与内部耐火衬里之间预留20mm的空气隔热层，让炉体外表面温度在正常燃烧时控制在60℃以下，避免人员误触造成烫伤。

　　从结构建模的细节来看，所有焊接位置都做了圆角过渡处理，避免应力集中导致炉体长期冷热交替下出现焊缝开裂的问题，炉门采用偏心锁扣结构，关闭时可通过锁扣的偏心行程将炉门紧紧压在密封条上，保证炉门的密封性能，调节进风的风门设置在炉体下部侧面，采用滑动式调节结构，用户可根据取暖需求滑动风门开度，精确控制进入燃烧室的空气量，从而控制燃烧功率，最小火力状态下单次添加燃木可实现8小时以上的持续燃烧，无需夜间频繁起来添柴。
