小型12V直流减速电机三维结构模型

　　这款12V直流减速电机的三维结构，在建模阶段就充分考虑了小型自动化设备的安装适配需求，日常在桌面级小型输送装置、智能小车驱动单元、小型电动执行机构、家用小电器动力模块里都能见到这类电机的身影。从实际使用场景出发，这类低压直流电机不需要高压供电回路，搭配常规12V直流电源即可稳定工作，很适合集成在空间紧凑、供电条件受限的小型设备内部，比如桌面分拣机构的驱动辊动力源、自动开窗器的执行动力、小型玩具模型的动力输出端，都能适配这类电机的输出特性。

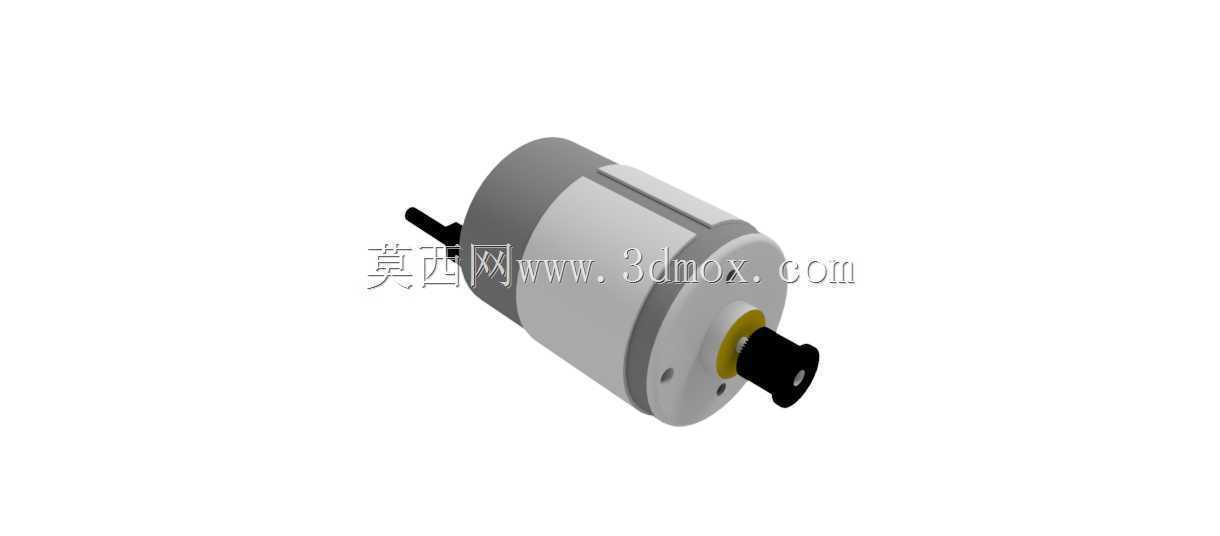

　　从功能特性来看，这款电机集成了减速箱结构，输出端的黑色轴套是减速后的动力输出位，相比普通无减速的直流电机，它能在低转速下输出更大的扭矩，避免小功率电机直接驱动负载时出现堵转、扭矩不足的问题。建模时还原了电机本体的圆柱型主体结构，尾部的输出轴是电机原始高速轴，可搭配编码器做转速反馈，前端的减速箱端盖做了定位凸台设计，安装时可以直接卡入设备安装板的定位孔内，减少装配时的同轴度调整工作量。

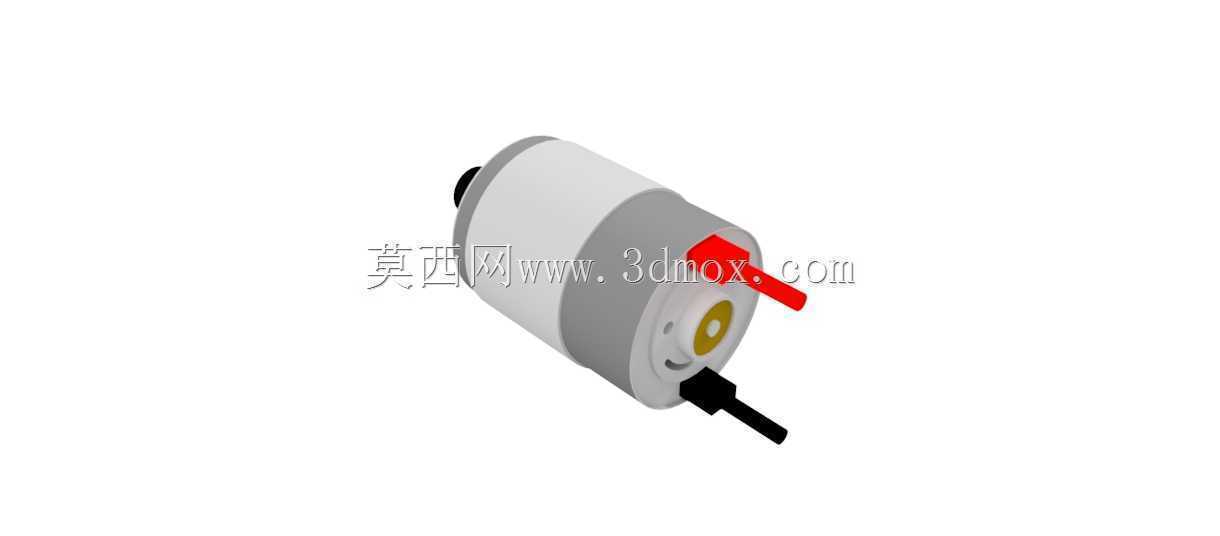

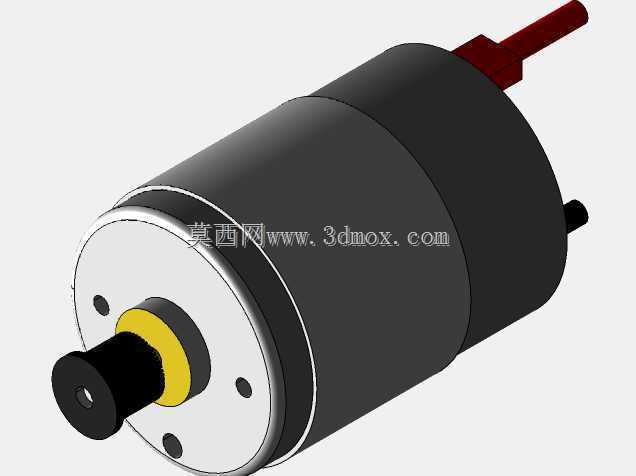

　　设计思路上，整个电机的外壳采用两段式圆柱拼接结构，主体机壳是光滑圆柱面，减速箱端盖部分做了安装固定孔位，建模时还原了端盖上的三个安装沉孔，实际装配时可以用M3规格的螺丝从端盖侧穿入，将电机固定在设备安装立板上，不需要额外做抱紧式安装支架，能进一步节省安装空间。电机的出线位在机壳侧面，建模时预留了走线的缺口位置，实际布线时可以直接从侧面引出电源线，不会和端盖侧的安装结构产生干涉。

　　外形尺寸与安装边界方面，这款电机的主体直径适配常规37mm直径的小型减速电机安装尺寸，整体长度从尾部轴端到前端输出轴端面的距离，控制在小型设备的常规安装预留空间范围内，安装时需要注意前端输出轴的伸出长度，搭配负载联轴器时要预留足够的轴向间隙，避免轴端顶死导致电机运转卡滞。尾部的高速轴直径较细，若要搭配编码器使用，需要选用适配小轴径的抱紧式编码器安装座，安装时要保证编码器轴和电机轴的同轴度，避免高速运转时出现轴跳动的问题。

　　从结构细节来看，机壳表面的散热筋做了简化处理，因为这类小功率12V电机工作时发热量不大，不需要大面积散热结构，光滑的机壳表面也更方便在外部加装海绵减震套，减少电机运转时的震动传递到设备本体上。前端输出轴的轴套做了D型切面设计，搭配带D型孔的传动轮时，不需要额外打顶丝就能实现周向固定，装配效率更高，也能避免长时间正反转时出现轴和轮之间的打滑问题。

　　在设备选型适配时，要注意这款电机的输出轴中心高，安装板的开孔中心需要和负载传动轮的中心保持同一高度，否则会出现传动带跑偏、齿轮啮合异响的问题。建模时还原的安装孔位分布，和市面上常规同规格12V减速电机的安装孔位完全通用，替换同类型电机时不需要重新加工安装板，直接替换即可，能减少设备改型的设计工作量。另外电机的重量较轻，安装在薄壁塑料件上也不会出现结构变形的问题，很适合用在轻量化的小型自动化设备、消费类电动产品当中。
