GEH30动力ESL2SL关节轴承三维建模

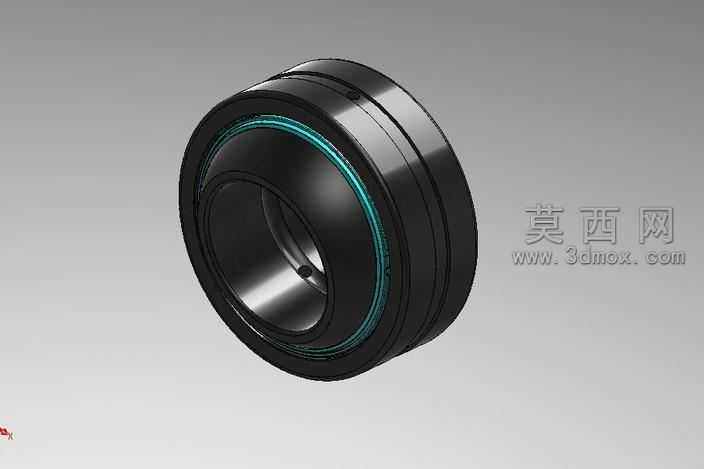

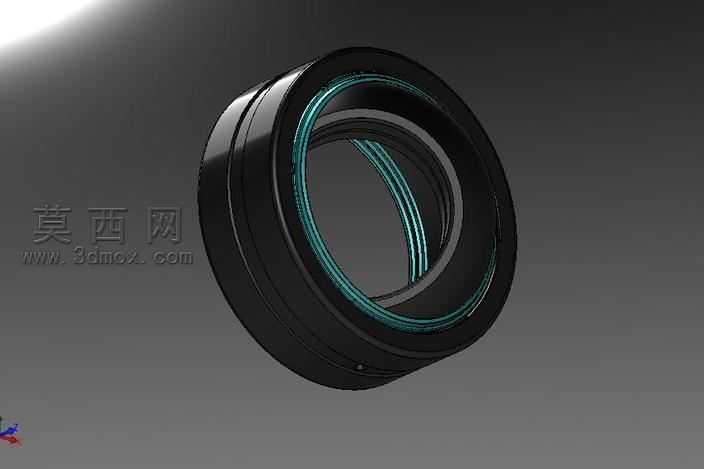

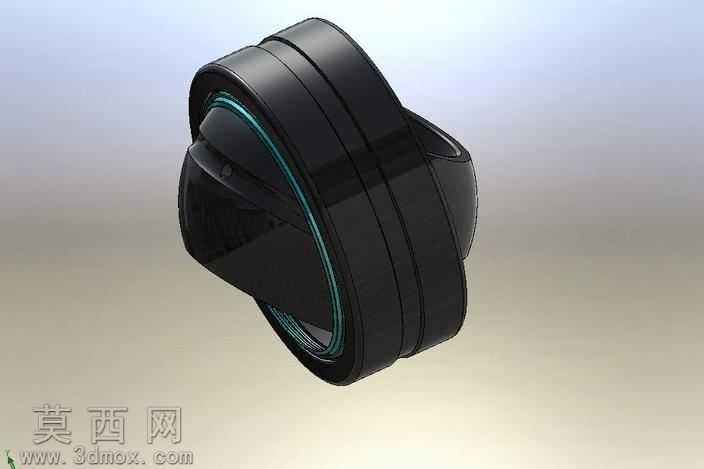

本作品为关节轴承的三维数字化建模成果，建模过程依托主流三维设计软件完成，整体采用参数化建模逻辑搭建，确保各尺寸参数可追溯、可调整，适配后续工程化应用需求。建模初期先梳理关节轴承的核心结构组成，该款轴承型号为GEH30动力ESL2SL，核心参数包含d-30、D-55、W-32/20，建模时严格遵循对应尺寸规范，先构建内圈球形工作面，通过旋转凸台命令生成基础球面轮廓，对球面的粗糙度相关结构做简化处理以适配三维展示需求，同时保证球面与外圈的配合间隙符合关节轴承的实际装配公差要求。外圈部分采用分体式结构建模，先绘制外圈的截面轮廓，通过拉伸、切除命令生成外圈的主体环形结构，再对外圈的安装定位槽、密封结构位做精细化处理，其中密封槽位置预留了密封件的安装空间，对应图中展示的青蓝色密封环结构，建模时对密封环采用弹性材质的渲染设定，还原橡胶密封件的哑光质感。整体装配阶段通过同轴度、球面配合的约束关系将内圈、外圈、密封件组合为完整总成，验证各部件之间无干涉、活动行程符合关节轴承的摆动角度设计要求。渲染阶段采用工业产品常用的影棚布光方案，主光源从斜上方45度投射，搭配辅助补光消除结构暗部的死黑区域，地面添加柔和的接触阴影增强模型的立体感与真实感；材质分配上，轴承内外圈采用轴承钢材质，调整金属粗糙度参数呈现略带磨砂的金属质感，密封件采用青蓝色丁腈橡胶材质，调整高光与粗糙度参数还原橡胶的半哑光弹性质感，背景采用中性灰色调突出轴承主体结构。设计思路上，该模型既还原了关节轴承的实际结构特征，也兼顾了三维展示的视觉效果，可用于机械结构教学、产品装配演示、选型参考等多个场景，模型结构分层清晰，各部件可单独拆分编辑，方便后续根据不同使用需求做二次调整，整体建模过程严格遵循机械设计的尺寸规范，保证模型的工程实用性与视觉呈现效果的平衡。
