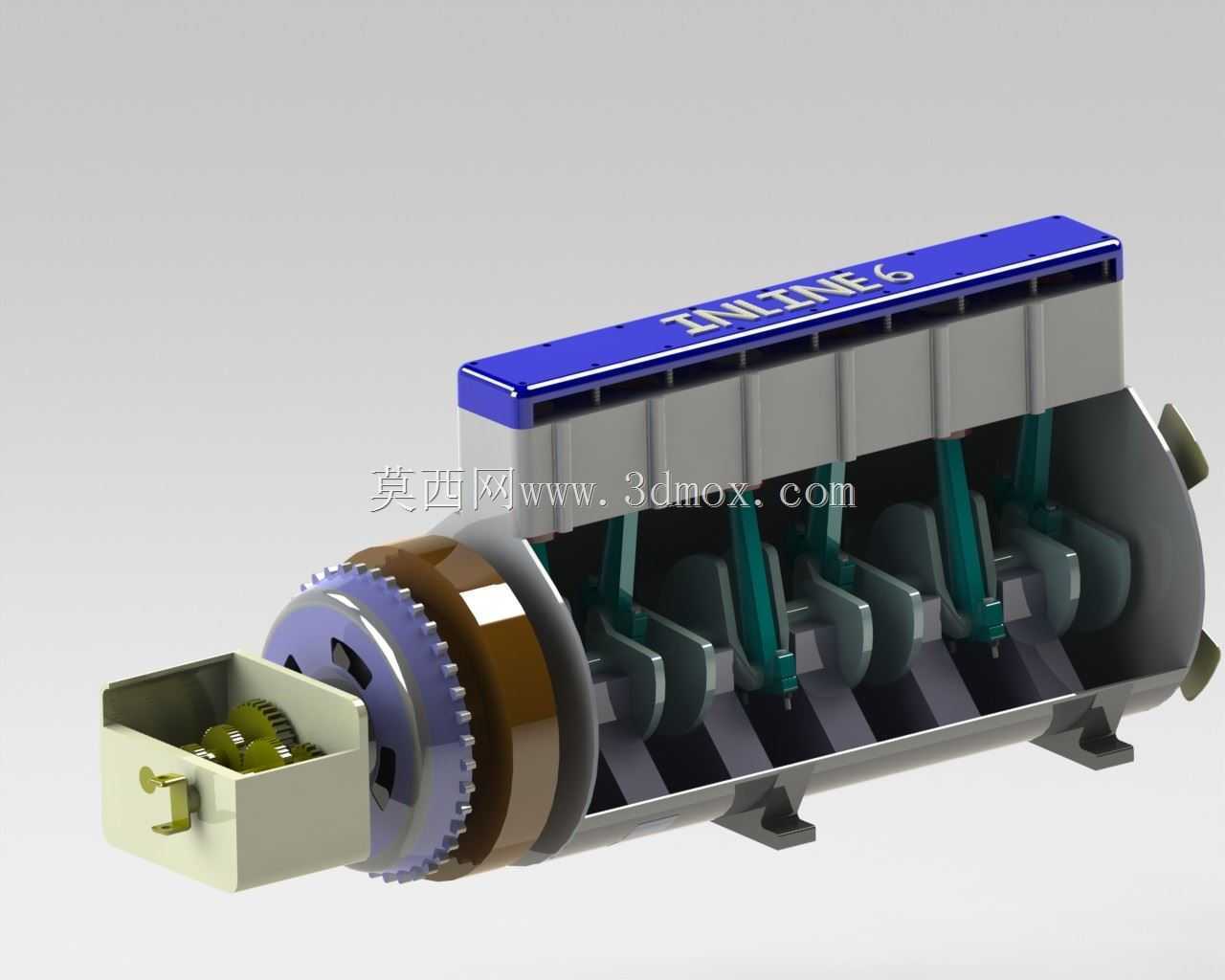

直列六缸发动机剖视结构展示

　　这款直列六缸内燃机的剖视结构模型，完整还原了往复式活塞发动机的核心传动与配气逻辑，在动力总成研发、教学演示、结构验证场景中具备较高的参考价值。从实际应用场景来看，直列六缸发动机凭借做功冲程叠加的平顺性优势，长期被应用在中高端乘用车、轻型商用车、小型工程动力单元以及固定动力机组中，相比四缸机型，其曲轴每120度即可触发一次做功，动力输出的扭矩波动更小，不需要额外加装大尺寸平衡轴来抵消一阶、二阶振动，整机NVH表现更优，对乘坐舒适性要求较高的车型、长时间连续运行的固定动力场景适配性更强。

　　从功能特性来看，模型完整呈现了直列六缸机型的核心组成：顶部的气门室罩集成了机油密封与曲轴箱通风的接口结构，下方的缸盖部分预留了进排气道、气门组件、火花塞（汽油机）或喷油器（柴油机）的安装位，缸体部分采用直列排布的六个缸筒结构，每个缸筒内对应一组活塞组件，活塞通过活塞销与连杆连接，连杆下端将动力传递至下方的曲轴，曲轴的主轴颈支撑在缸体的主轴承座上，前端集成了正时驱动齿轮与附属驱动轮系，可驱动配气机构、机油泵、水泵等附属部件，前端额外设置的齿轮箱结构，可用于驱动前置的附属动力输出单元，满足不同设备的取力需求。

　　设计思路上，这款模型采用半剖视的展示形式，将内部的曲柄连杆机构运动关系、配气机构的传动路径完全外露，方便观察者理解各部件的运动干涉边界与装配关系。直列六缸的缸体采用整体式铸铁或铸铝结构设计，六个缸筒沿曲轴轴向等距排布，缸筒间距需兼顾冷却水道的布置空间与整机长度控制，避免整机过长导致整车布置难度提升；曲轴采用全支撑设计，每个连杆轴颈两侧都设置主轴颈支撑，大幅提升曲轴的刚性，降低高转速下的曲轴挠曲变形，减少轴瓦的偏磨风险；连杆采用涨断式工艺的分体结构，大头端与连杆盖通过定位结构精准配合，保证装配后的同轴度，小头端通过活塞销与活塞连接，活塞上设置三道活塞环，两道气环负责密封缸内燃烧气体，一道油环负责刮除缸壁多余机油，控制机油消耗量。

　　从安装边界与尺寸逻辑来看，直列六缸发动机的整机长度明显大于同排量的V6机型，因此在整车布置时需要预留足够的机舱纵向空间，进排气系统通常分别布置在缸体两侧，进气侧预留空气滤清器、节气门、进气歧管的安装空间，排气侧对接排气歧管、三元催化器与排气管道；油底壳位于缸体最下方，需预留足够的机油存储容量，同时要避开整车前副车架、转向拉杆的运动干涉；前端轮系的布置需预留发电机、空调压缩机、水泵、张紧轮的安装位置，各附件的驱动皮带包角需满足传动要求，避免打滑；后端与变速器连接的对接面需匹配变速器的安装定位销、螺栓孔位，飞轮壳的尺寸需兼容离合器或液力变矩器的安装空间，曲轴后端的油封结构需保证密封可靠性，防止机油泄漏至离合器或变速器壳体内。

　　在结构细节上，模型中展示的正时齿轮传动结构，相比皮带或链条传动，齿轮传动的可靠性更高、传动比更精准，适合高负荷运行的动力场景，但需要控制齿轮的啮合间隙，降低传动噪音；每个气缸对应的进排气门采用顶置布置，通过凸轮轴驱动气门开闭，凸轮轴的正时位置与曲轴的转角严格对应，保证进排气门的开闭时机匹配发动机的做功循环，配气相位的设计直接影响发动机的充气效率，进而影响动力输出与燃油经济性。缸体内部的冷却水道采用环绕缸筒的设计，保证每个缸筒的冷却均匀，避免局部过热导致的缸筒变形、活塞拉缸等故障；主油道沿缸体纵向布置，通过分油道将压力机油输送至每个主轴承、连杆轴承、凸轮轴轴承位置，为运动部件提供润滑与冷却，机油泵从油底壳抽吸机油，经过机油滤清器过滤后送入主油道，润滑完成后的机油通过回油道流回油底壳，形成完整的润滑循环。
