多形态盘绕式医用换热弯管结构

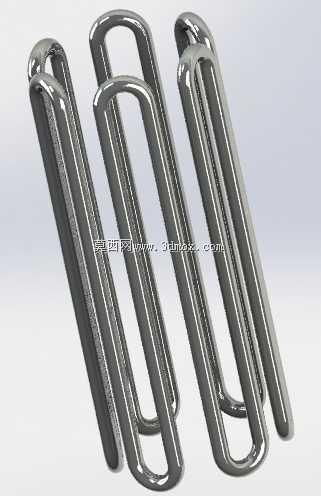

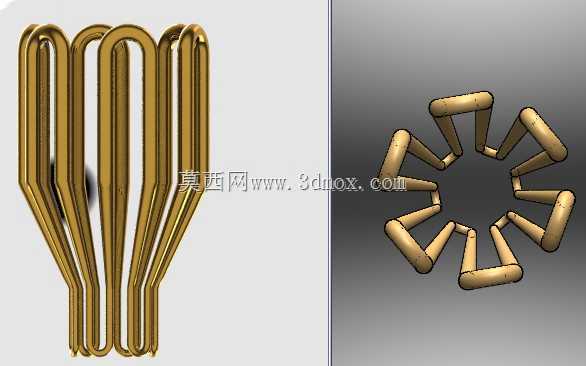

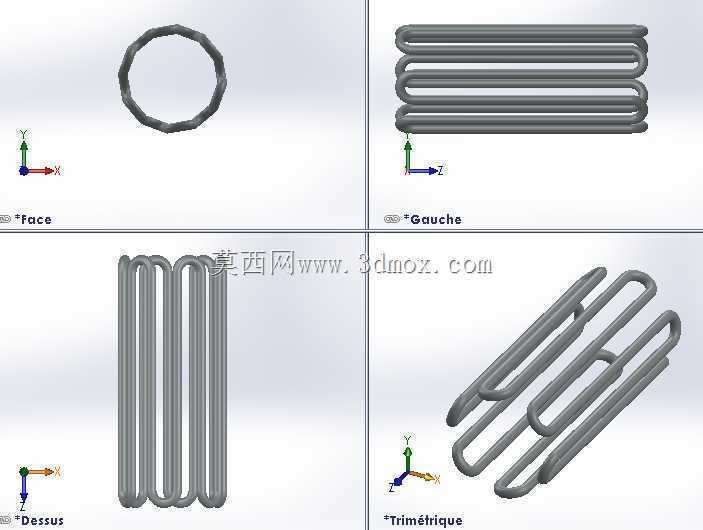

　　这套盘绕弯管结构主要面向医用流体换热场景设计，可适配小型体外温控设备、医用试剂恒温模块、透析辅助温控单元等对空间占用、流体温控精度有严格要求的设备内部管路布设需求。不同于常规直管排布的换热结构，这套管路采用多段连续弯制的无接缝管路构型，分别设计了环形单圈、水平多层叠绕、竖直多排并列、斜向错位排布四种不同的盘绕形态，可根据设备内部的预留空间形态灵活选用适配构型，无需额外定制弯制工序就能匹配不同安装腔体的边界限制。

　　从实际功能层面看，连续无接缝的弯管结构能最大程度减少管路接头数量，在医用场景下可大幅降低流体泄漏、介质污染的风险，同时光滑连续的弯管内壁不会出现接头位置的流道突变，能让换热介质在管内保持稳定的层流状态，避免湍流带来的温控精度波动，也能减少介质残留，满足医用设备定期消毒、无残留的使用要求。不同盘绕形态的管路对应不同的换热接触面积，水平多层叠绕的构型在相同投影面积下能获得最长的流道长度，适合安装空间扁平、需要较长换热路径的设备模块；竖直多排并列的构型流道阻力更低，适合对介质流速有要求、需要大流量换热的场景；环形单圈构型可直接套在圆柱形温控元件外侧，无需额外固定支架就能完成装配，适配圆柱形传感器、小型加热棒的外围换热需求；斜向错位排布的构型则能在不规则的安装腔体内避开其他元器件，充分利用腔体内的闲置空间完成管路布设，不需要为了避让其他结构重新设计管路走向。

　　设计过程中优先考虑了弯管的成型工艺可行性，所有弯折位置的弯曲半径都统一控制在管路直径的2.5倍，既避免了弯曲半径过小导致的管壁外侧减薄、内侧起皱的成型缺陷，也不会因为弯曲半径过大造成空间浪费。管路的进出口端都预留了标准的直段连接长度，可直接适配医用设备常用的快插接头、卡套接头，不需要二次加工裁切。不同盘绕形态的管路整体安装边界都经过校核，水平叠绕构型的整体高度不超过单根管路直径的6倍，竖直并列构型的整体宽度不超过管路直径的8倍，环形构型的外径偏差控制在±1mm范围内，斜向排布构型的最大外轮廓尺寸可根据安装腔体的实际尺寸做等比例缩放，缩放过程中所有弯折位置的弯曲半径保持同比例调整，不会出现成型工艺问题。

　　在实际设备装配过程中，这套管路结构不需要额外设计复杂的固定夹具，可直接通过管卡贴合在设备的温控铝块内壁，管路外壁与温控面的接触间隙可控制在0.2mm以内，配合导热硅脂就能获得稳定的热交换效率。针对医用场景的消毒需求，管路的所有弯折位置都做了圆弧过渡，没有清洁死角，可耐受高温高压消毒、常见医用消毒剂的腐蚀，不会出现应力开裂、材质溶出的问题。不同构型的管路流道阻力都经过流体仿真验证，在额定流量下的压力损失控制在医用循环泵的额定扬程范围内，不需要额外提升泵的功率就能满足介质循环要求，能降低设备整体的功耗与运行噪音。
