U型管束沉浸式换热组件结构设计

　　在化工、能源、食品加工等行业的换热工段，管壳式换热器的核心内件直接决定整套换热系统的运行效率与维护成本，本次呈现的U型管束结构，是针对单管程固定管板换热场景设计的核心换热组件。从实际应用场景来看，这类管束常被安装在卧式或立式管壳换热器的壳程腔体内，一侧走需要降温或升温的工艺介质，壳程通冷却或加热载热体，相比直管管束，U型结构的每根换热管都可以自由伸缩，完全规避了不同介质温差带来的热应力拉扯问题，不需要额外设置膨胀节，尤其适合两种换热介质温差超过50摄氏度的工况，比如化工精馏工段的塔顶冷凝、热电厂的给水预热、食品行业的物料巴氏杀菌换热环节都能见到这类结构的身影。

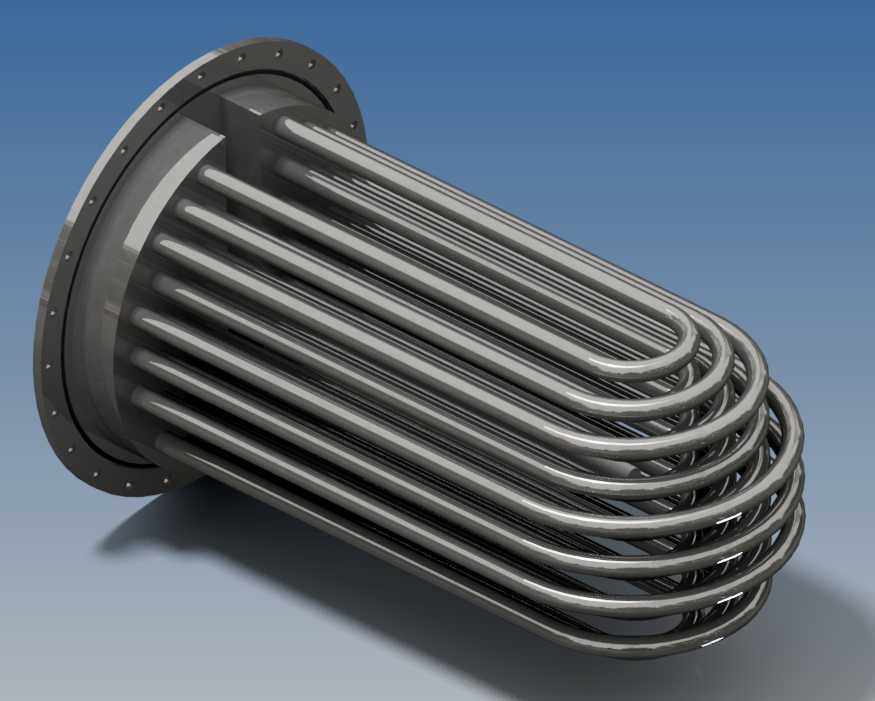

　　从功能特性上看，该管束采用AISI-304不锈钢材质加工换热管，管壁厚度均匀，U型弯段做了等曲率成型处理，弯管处没有出现管壁减薄超差、褶皱变形的问题，能保证管程介质流动时的阻力稳定，不会出现局部流速骤降引发的结垢堵塞。管束端部的管板采用带螺栓孔的法兰结构，和换热器筒体端部的法兰直接通过螺栓紧固密封，安装时不需要额外调整管束的对中位置，管板上的管孔采用高精度铰孔加工，换热管和管板的连接采用强度胀接加密封焊的双重工艺，能承受最高1.6MPa的管程工作压力，避免运行过程中出现管程壳程介质串漏的问题。管束的折流板采用等间距布置，缺口方向和介质流动方向匹配，既可以支撑换热管避免长跨度管束出现运行振动，又能引导壳程介质以错流方式冲刷换热管外壁，大幅提升壳程的传热系数，减少换热死区。

　　设计过程中首先要匹配安装边界，管板法兰的外径、螺栓孔分布圆直径、螺栓孔数量和孔径完全适配对应规格的标准换热器筒体法兰，不需要对原有换热器筒体做任何改造就能直接替换原有管束，降低设备维护的改造成本。管束的整体长度控制在对应壳程腔体的有效安装长度范围内，U型弯端和壳程端盖的内侧预留足够的缓冲空间，避免介质进入端盖后直接冲击弯管段造成管壁冲蚀。换热管的排布采用正三角形排列，在相同管板直径下能布置更多的换热面积，同时保证管间的间隙满足壳程介质的流通要求，不会因为间隙过小造成壳程阻力过大，增加循环泵的运行功耗。每根换热管的U型弯曲半径统一，弯管段的排布分层错落，不会出现管间挤压碰撞的问题，也方便后期检修时对单根换热管进行堵漏或者更换。

　　从安装维护的角度考虑，该管束整体为一体化组装结构，出厂前已经完成管板和换热管的连接、折流板和拉杆的固定，现场安装时只需要将管束整体推入壳程筒体，对齐管板法兰和筒体法兰的螺栓孔，加装密封垫片后紧固螺栓即可完成安装，不需要现场进行管束组装作业，大幅缩短设备检修的停机时间。管束的表面做了酸洗钝化处理，能抵御常规弱酸弱碱介质的腐蚀，适合多数通用工业换热场景，针对有更高耐腐蚀要求的场景，也可以在现有结构基础上更换换热管材质，不需要调整整体的安装尺寸和结构形式。实际运行过程中，U型管束的管程介质从管板一侧的分程隔板进入下半部分换热管，流经U型弯后从上半部分换热管返回流出，单管程的结构让管程介质的流速更容易控制，针对含有少量固体颗粒的工艺介质，也可以适当提高管程流速避免颗粒沉积在管内造成堵塞。
